해치를 그려놓았는데 외곽선이 삭제되어 다시 생성이 필요할때가 있습니다.
외곽선을 추출하는 방법과 해치 여러개의 외곽선을 동시에 추출하는 방법에 대해 알아봅시다.

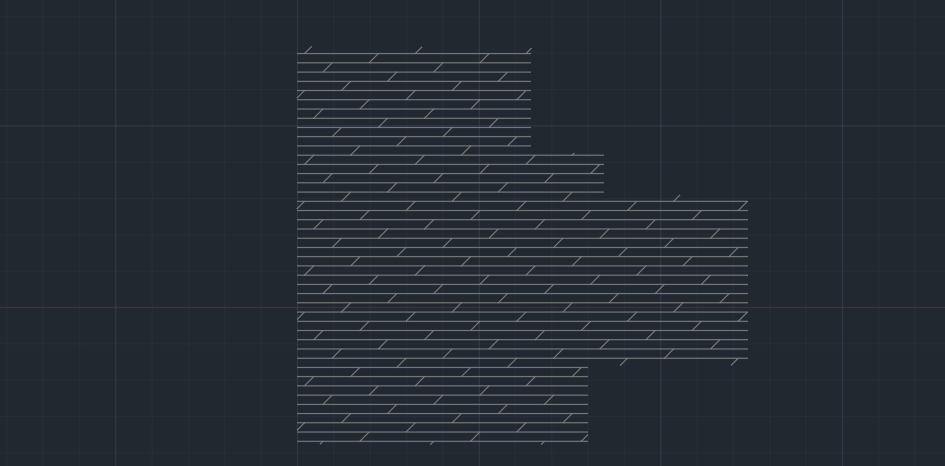

1. 해치만 그려져 있습니다.

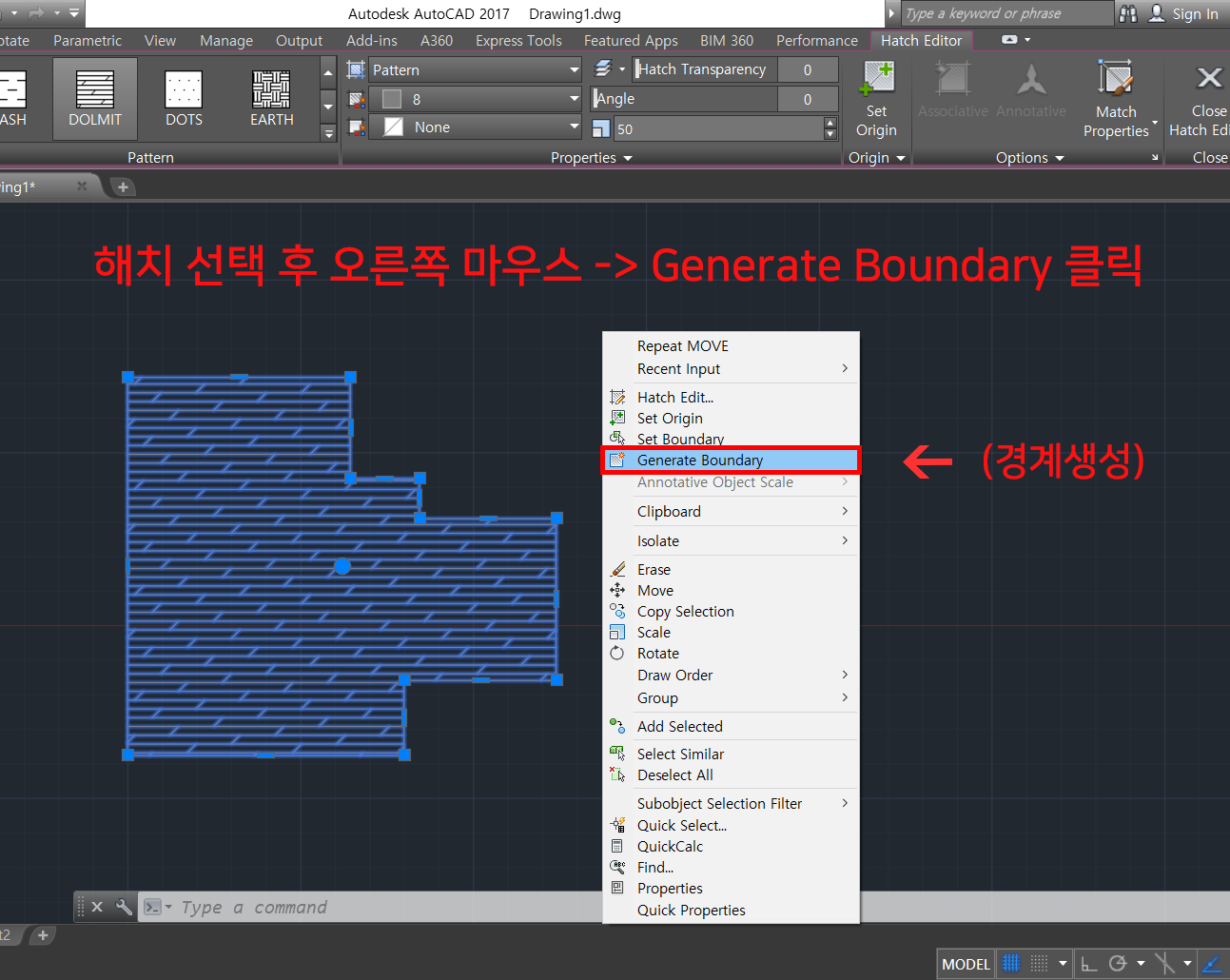

2. 해치를 선택한 후 오른쪽마우스를 클릭합니다.
창이 뜨면 Generate Boundary (경계생성)를 클릭합니다.
3. 외곽선 폴리라인이 생성되었습니다.
한번에 여러개 해치 외곽선 추출하기
1. 먼저 해치 하나의 경계를 먼저 생성해줍니다.

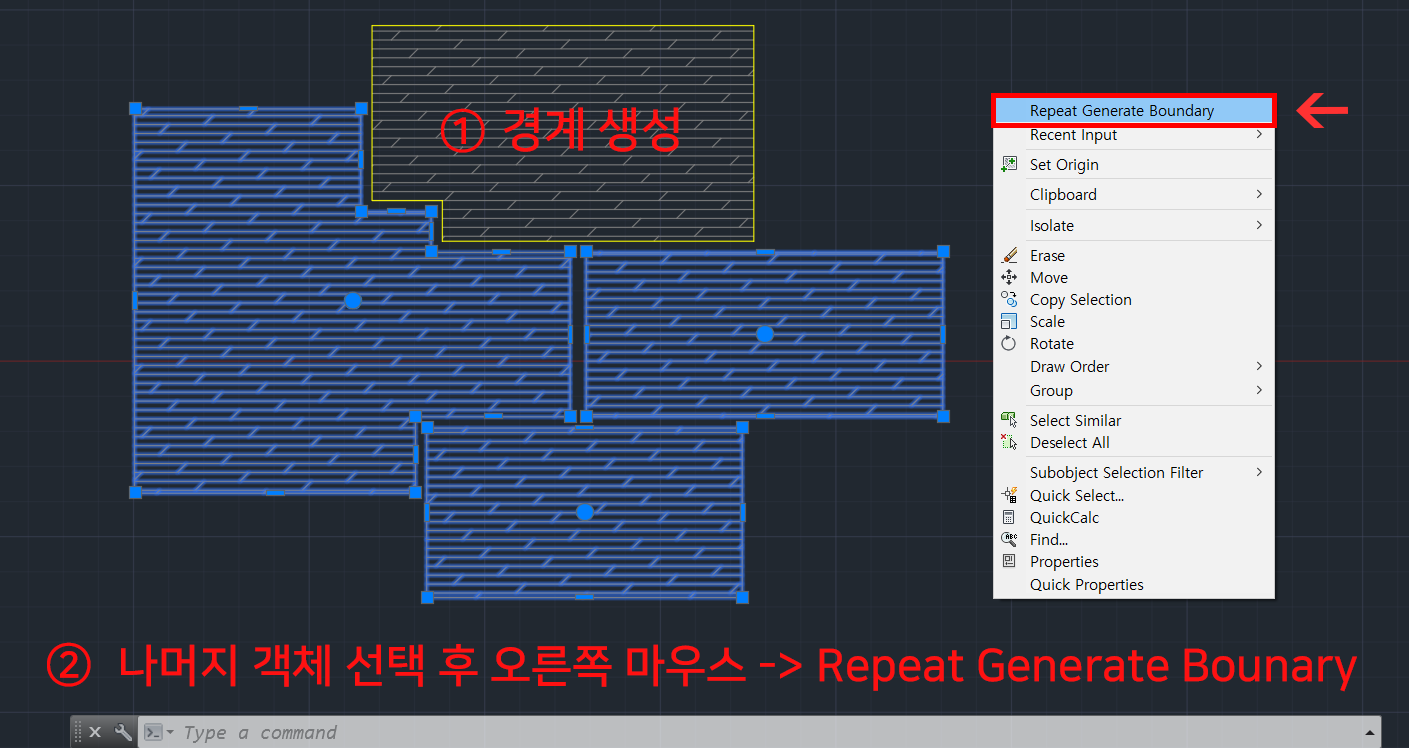

2. 생성후에 나머지 해치를 모두 선택한 뒤 오른쪽 마우스를 클릭 후 창이 뜨면 Repeat Generate Boundary (반복경계생성)을 클릭합니다. 해치 여러개의 경계가 생성됩니다.
