스케치업 화각 설정하기

스케치업 뷰 설정



스케치업 상에서 Scene 을 찍을 때, 넓게 찍혔으면 좋겠는데 좁게 보여 답답하게 보일때가 있습니다.

이럴때는 어떻게 해야할까요? Field of View 에서 그 값을 조정해주면 됩니다.

(FOV 는 '시야' 라는 말로 통상적으로 자주 쓰이는 용어입니다)

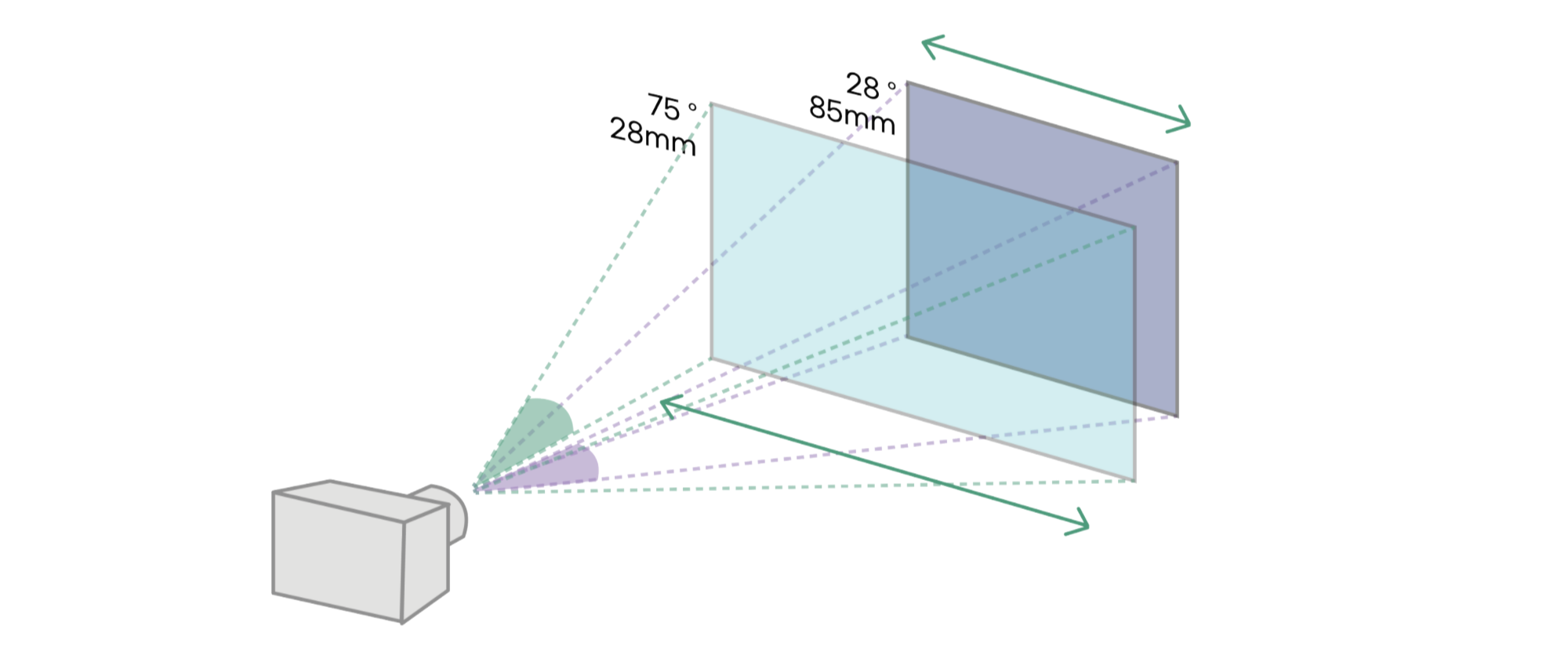

아래 그림과 같이 시야 각에 따라서 보이는 화면의 넓이가 달라집니다.

28° 보다는 75° 의시야가 더 넓게 보입니다. 그리고 몇 도 인지는 카메라의 렌즈와 관련이 있습니다.

75° 각도는 28mm 렌즈와, 28° 는 85mm 렌즈와 같습니다. 각도와 렌즈는 반비례의 관계를 가지게 되네요.



카메라 각도와 렌즈





이제 스케치업으로 넘어가 봅시다.

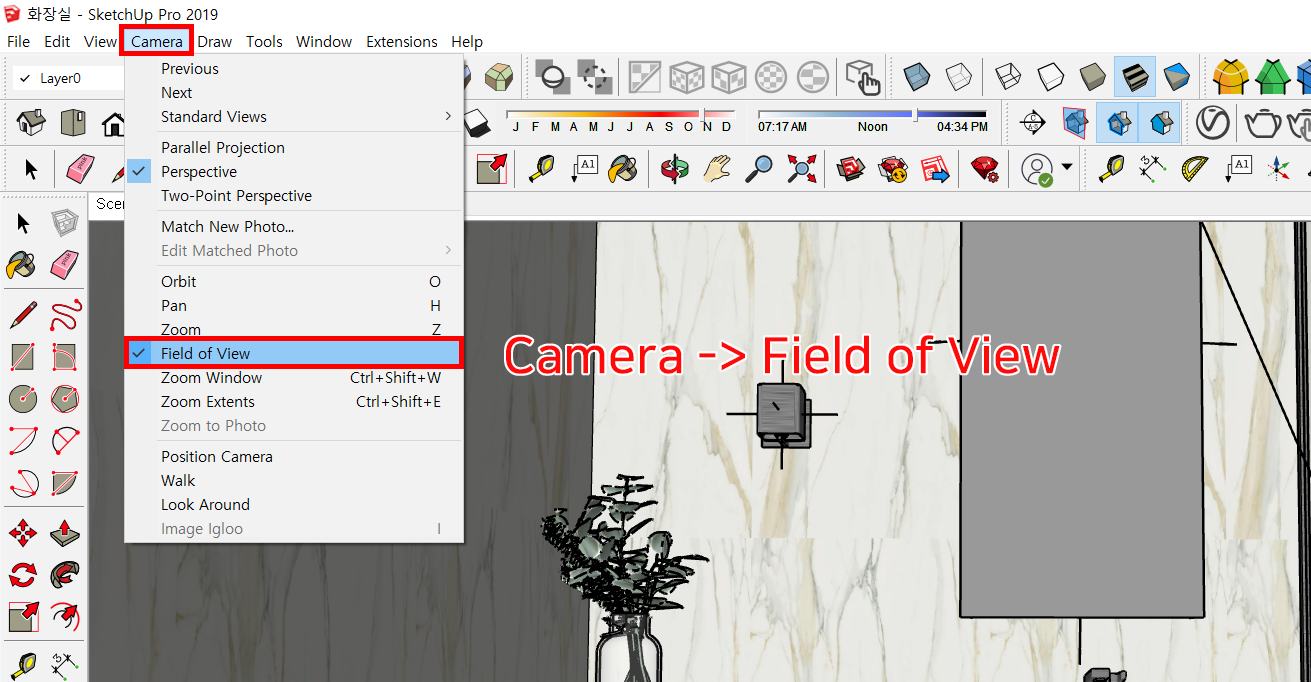

1. 화각 설정을 위해 Camera 탭의 Field of VIEW 항목을 클릭합니다.

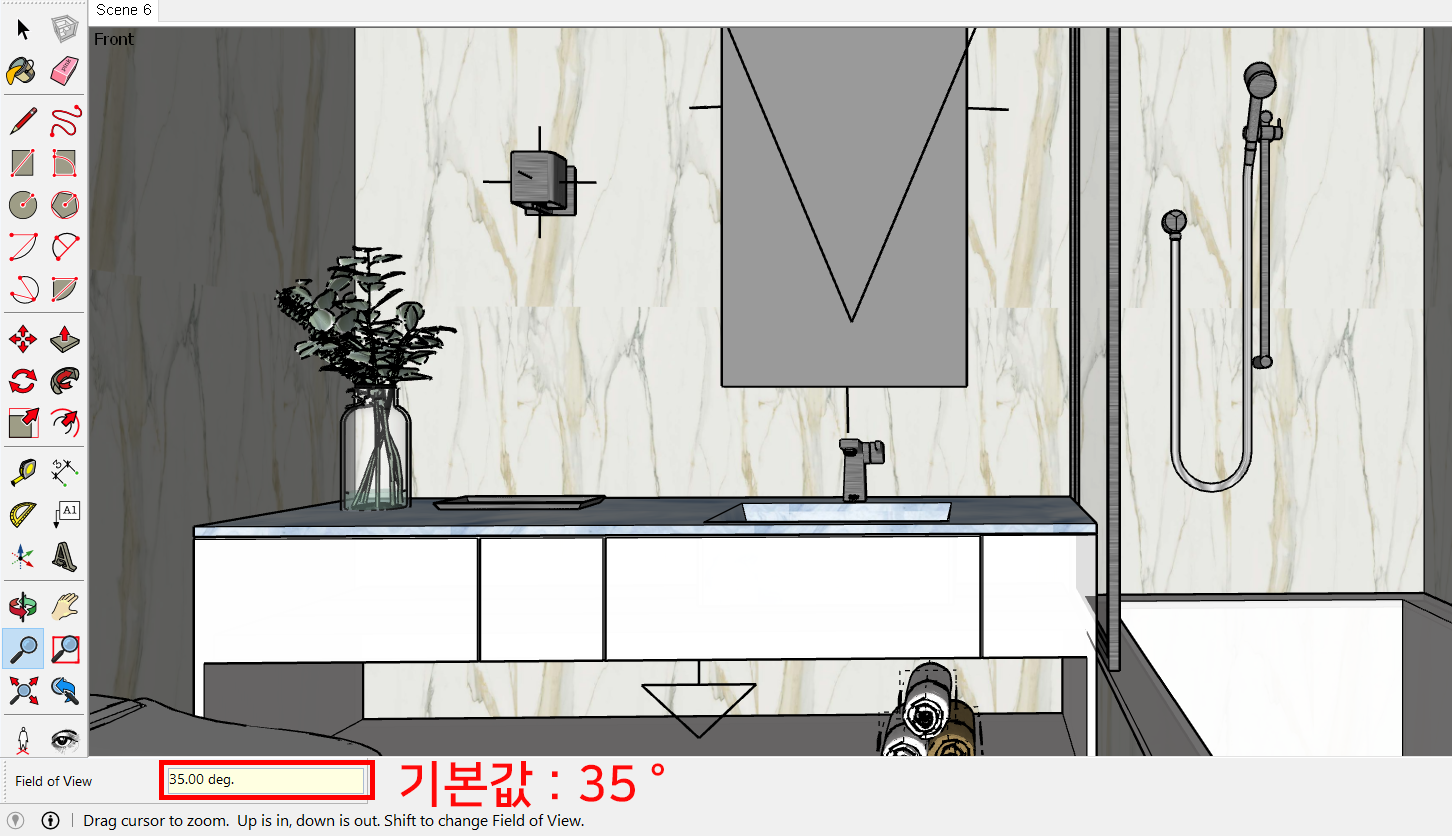

2. 35.00 deg. 라고 적혀 있는데 스케치업 기본 설정값이며, 보는 시야각이 35° 라는 뜻입니다.









3. 보이는 시야각을 넓히기 위해 60 deg 를 기입합니다.

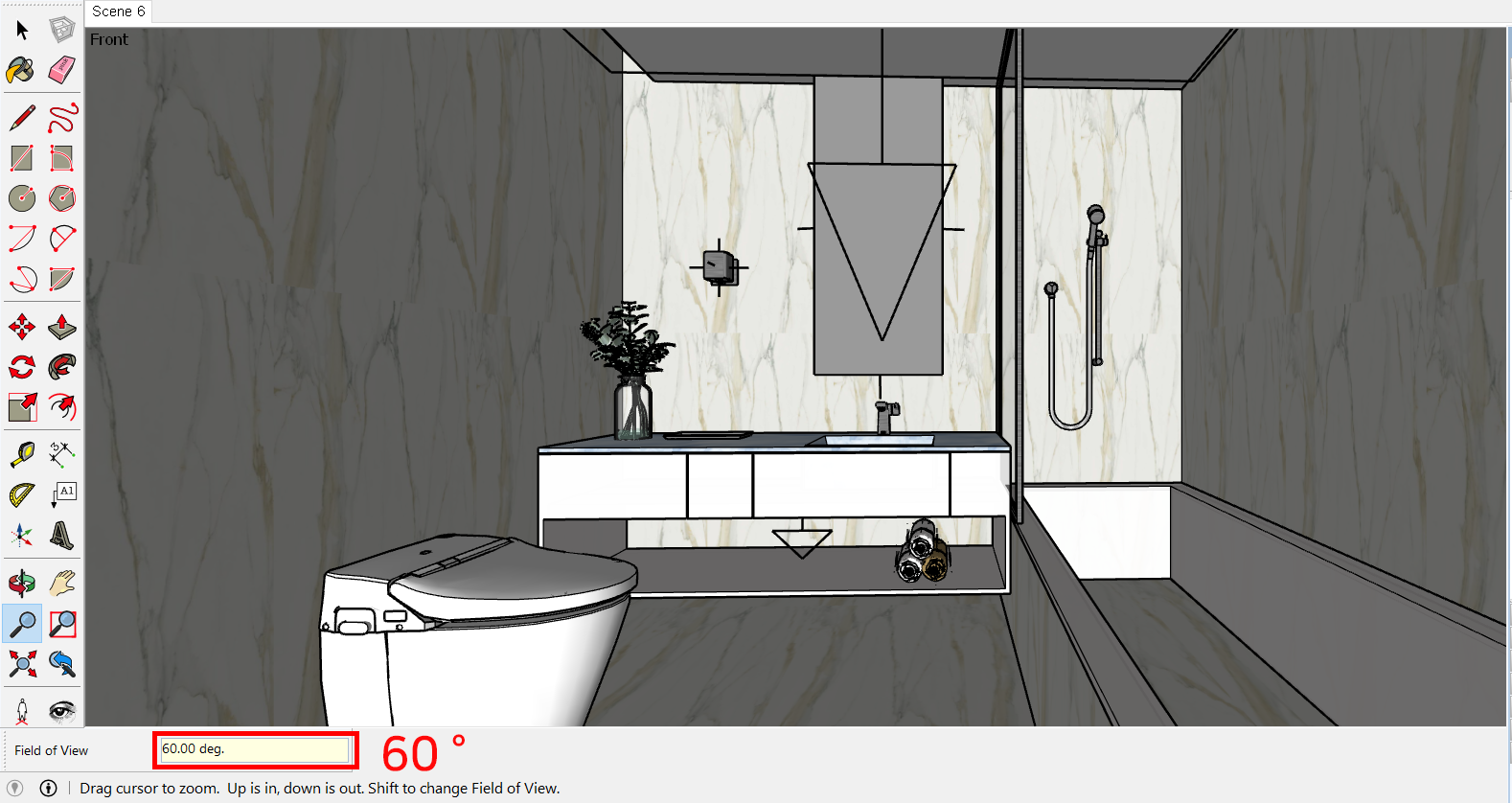

   시야각이 60° 로 설정되었으며 화면이 왜곡이 되며 뒤로 물러나며 넓게 보입니다.









>> 이번엔 각도가 아닌 mm 로 조정하는 방법입니다.

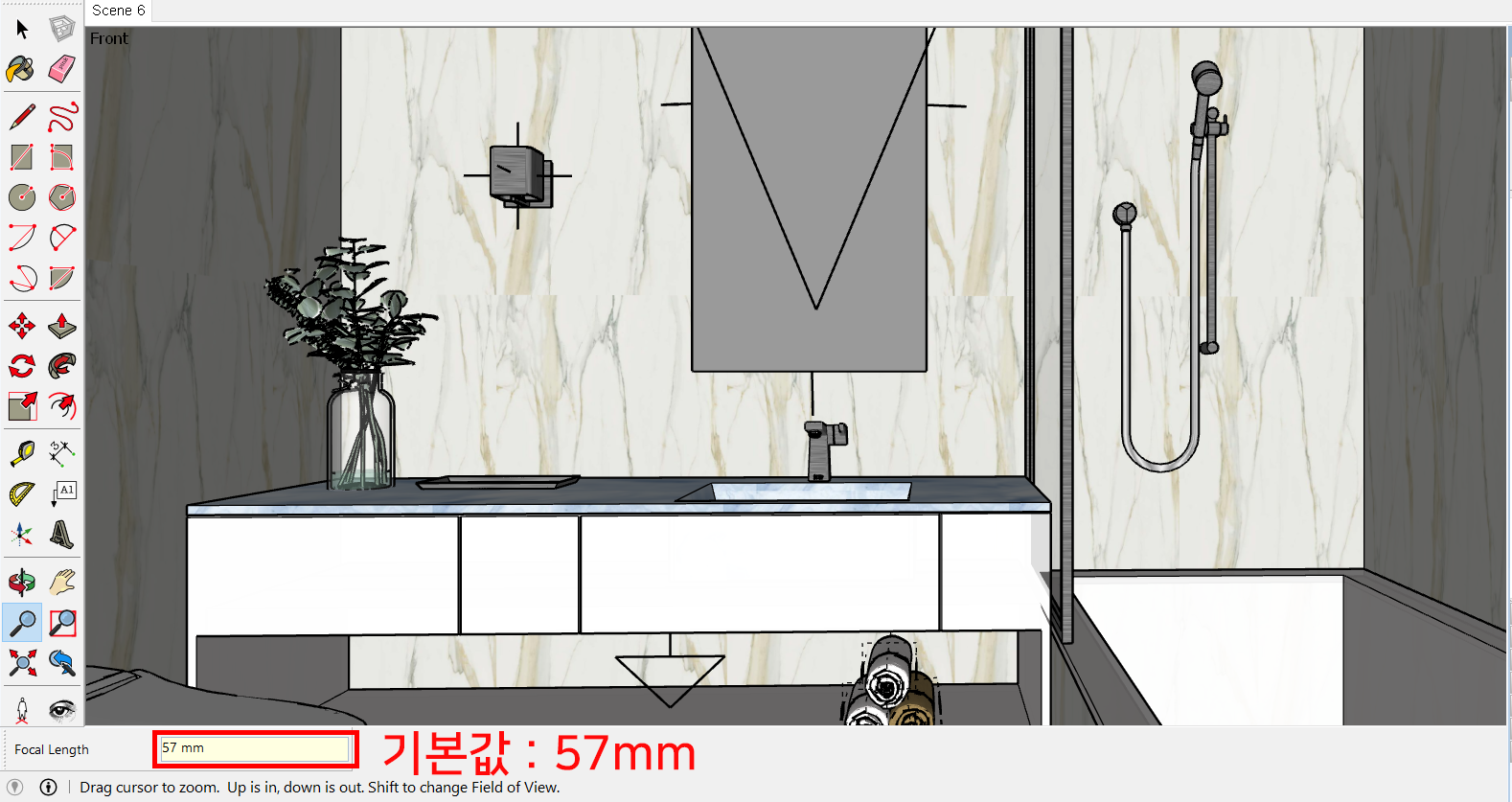

1. 스케치업 기본값이 57mm 이며, 시야각 35° 와 동일합니다.









2. 화각을 넓히려면 각도와 반비례 관계를 가지므로 더 작은 mm의 값을 기입합니다.

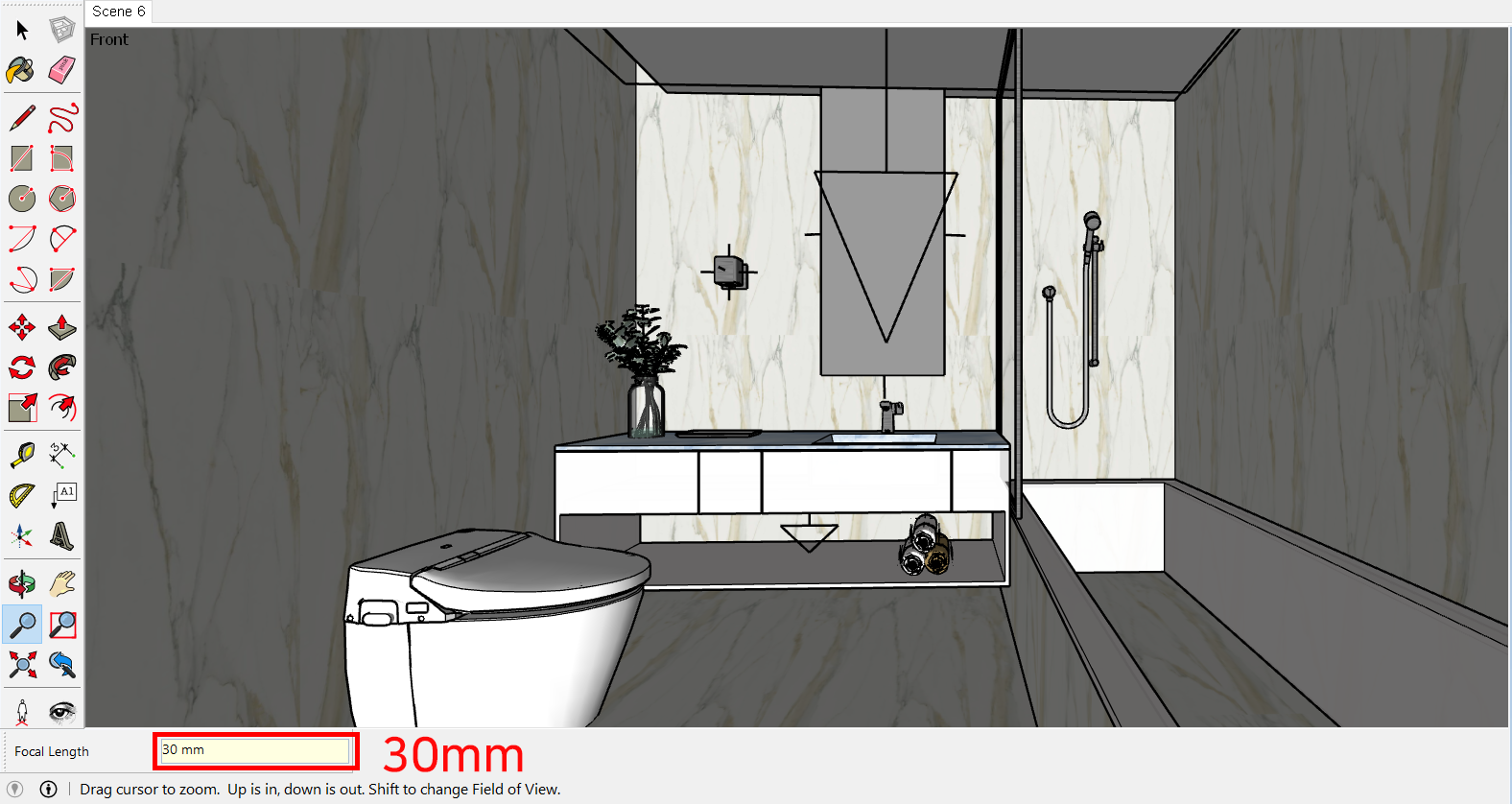

   30mm 로 입력한 화면입니다. 왜곡이 심해지며 화각이 넓어진 것을 확인할 수 있습니다.
