캐드 엠뷰 회전하기

엠뷰작업을 할 때 도면이 기울어져 있어서 엠뷰 상에서 도면을 회전시켜야 할 때가 있습니다.

어떻게 회전할 수 있을까요? 그 방법에 대해 알려 드리려고 합니다.

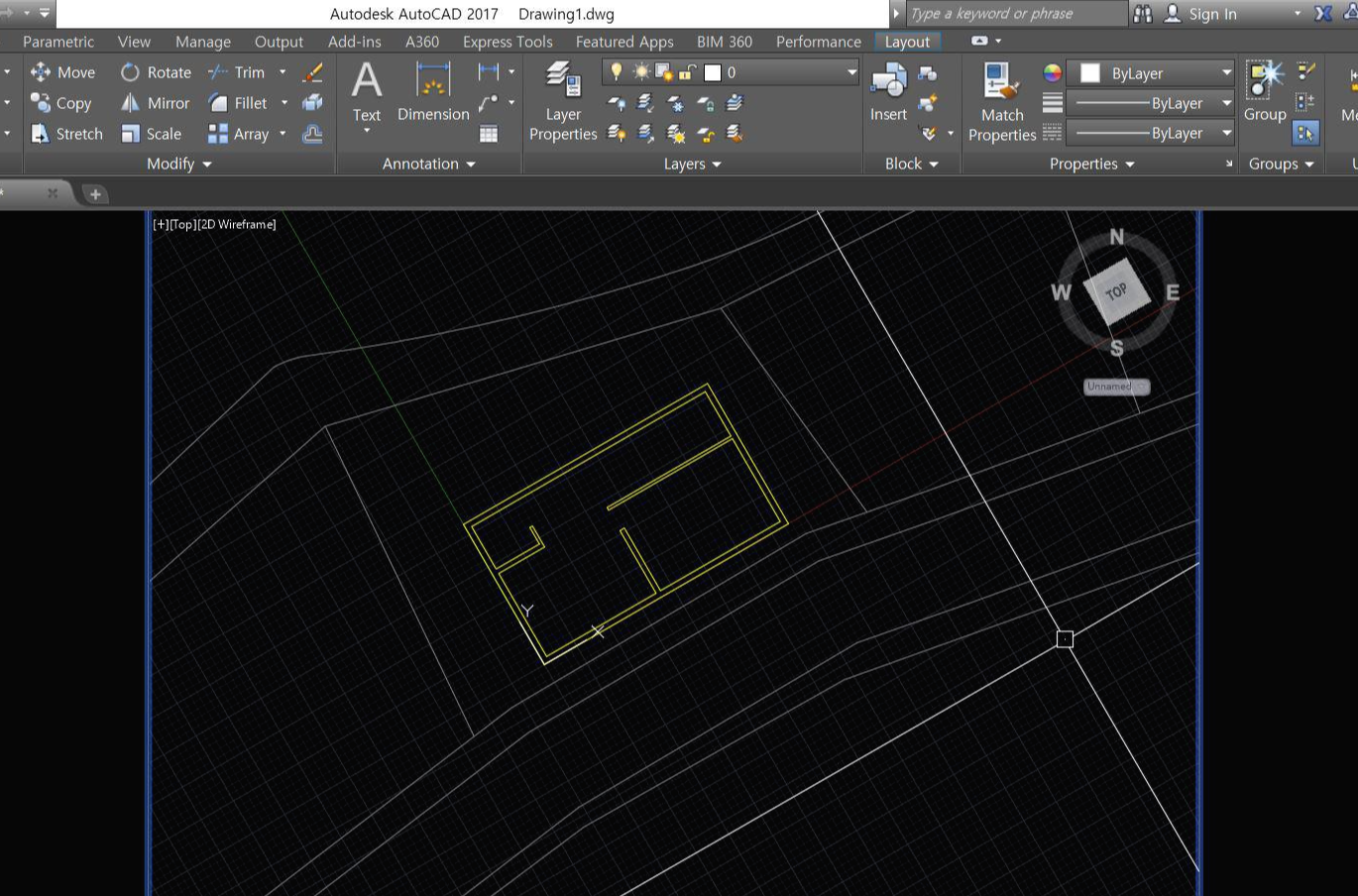

1. 도면이 회전되어져 있는 상태입니다.











2. 엠뷰 창에서 더블클릭하여 엠뷰 안으로 들어갑니다.

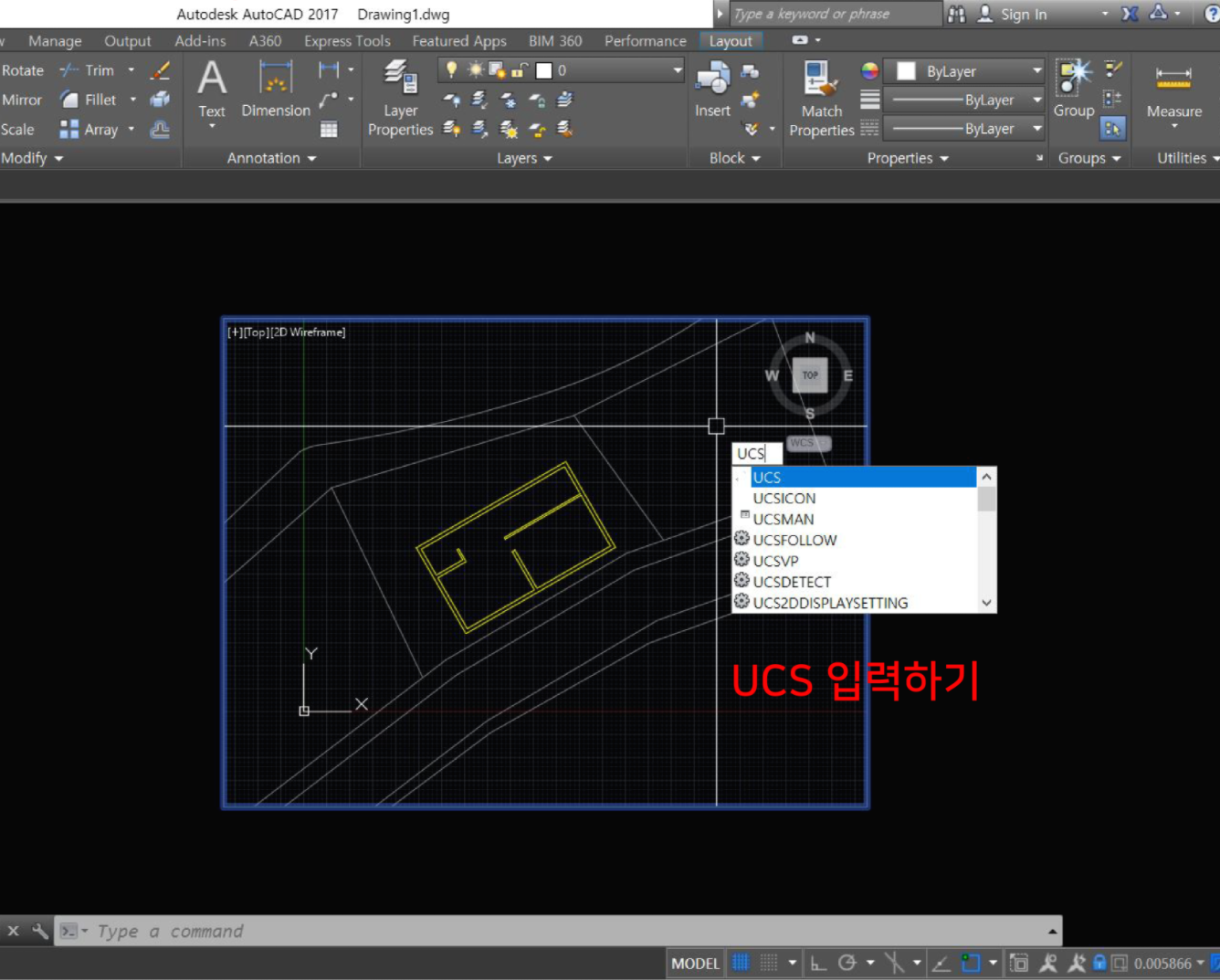

3. UCS 를 입력해 줍니다.











4. 그러면 아래와 같은 X축 Y축 선이 생성됩니다.

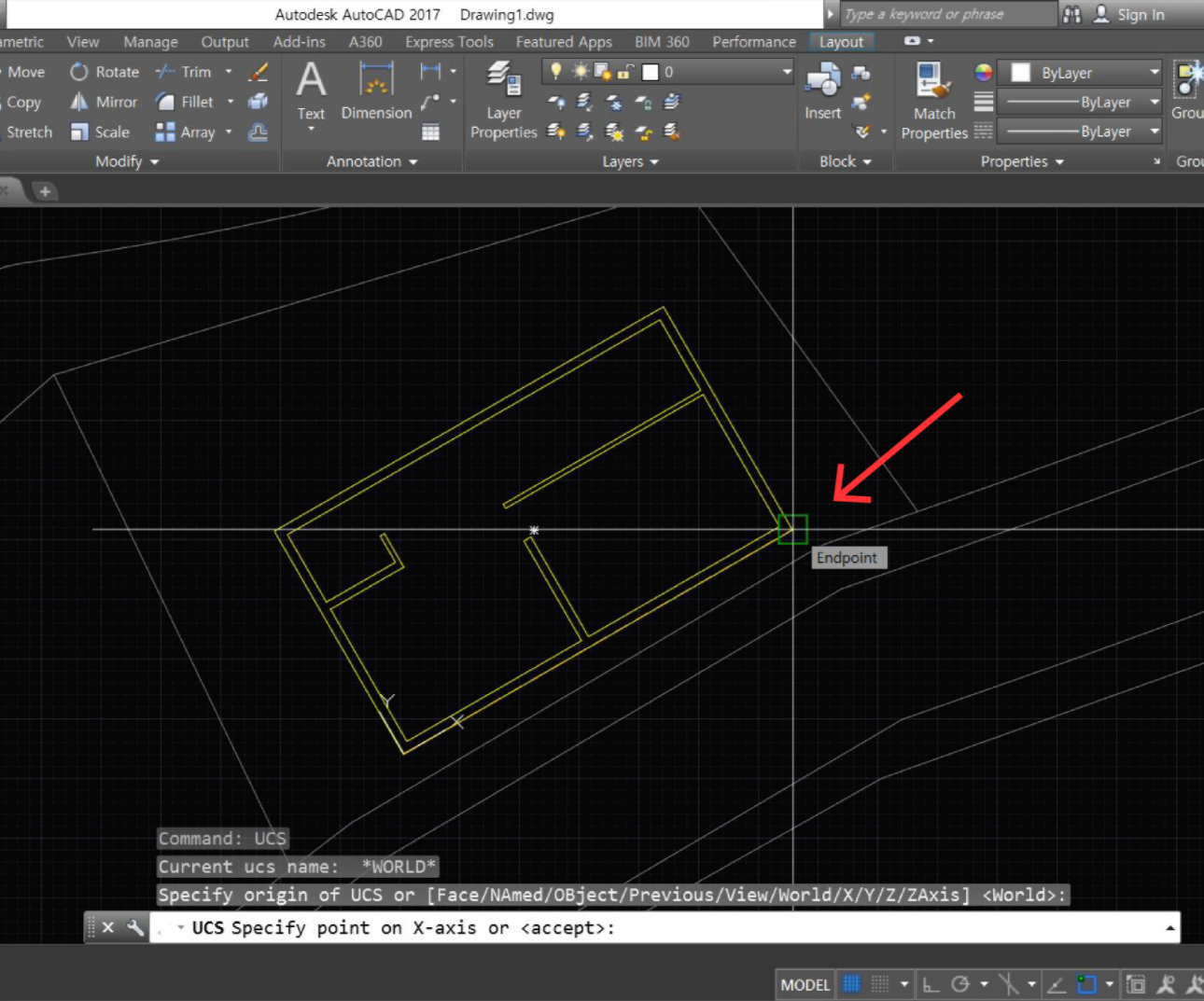

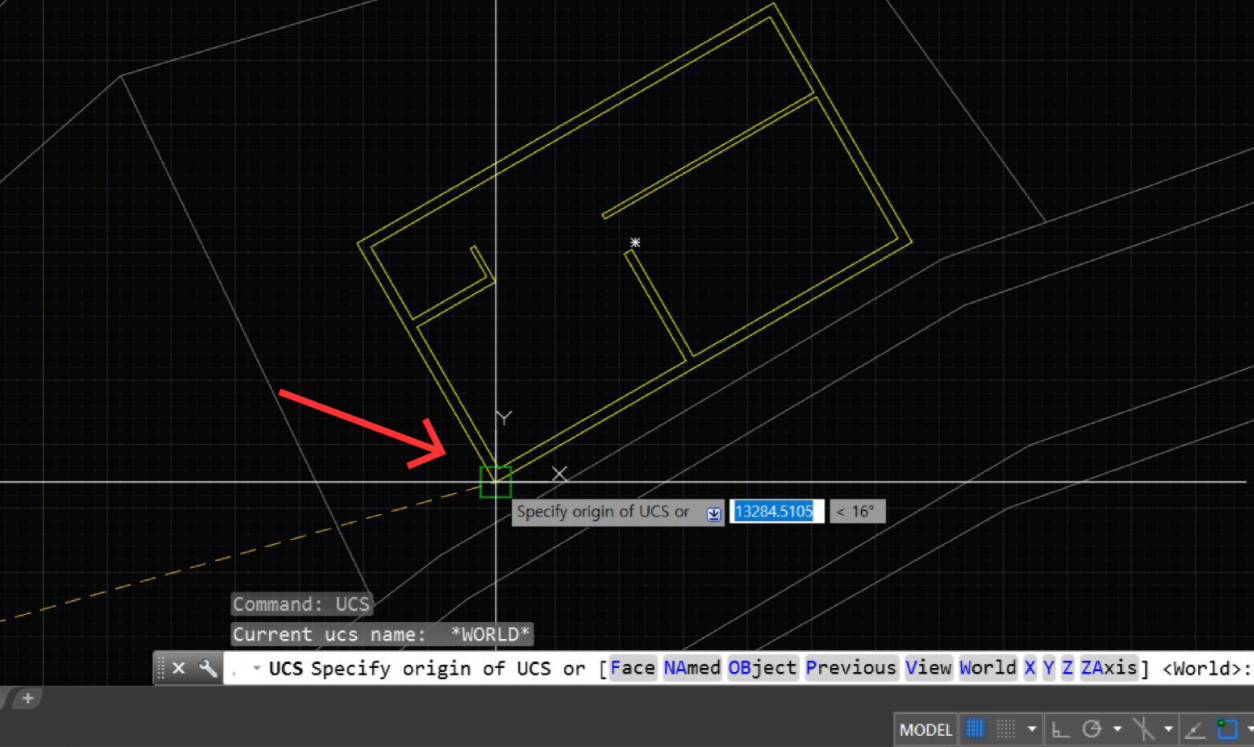

5. 중심이 될 축을 잡는 과정입니다. 중심이 될 축의 한 점을 선택해 줍니다.

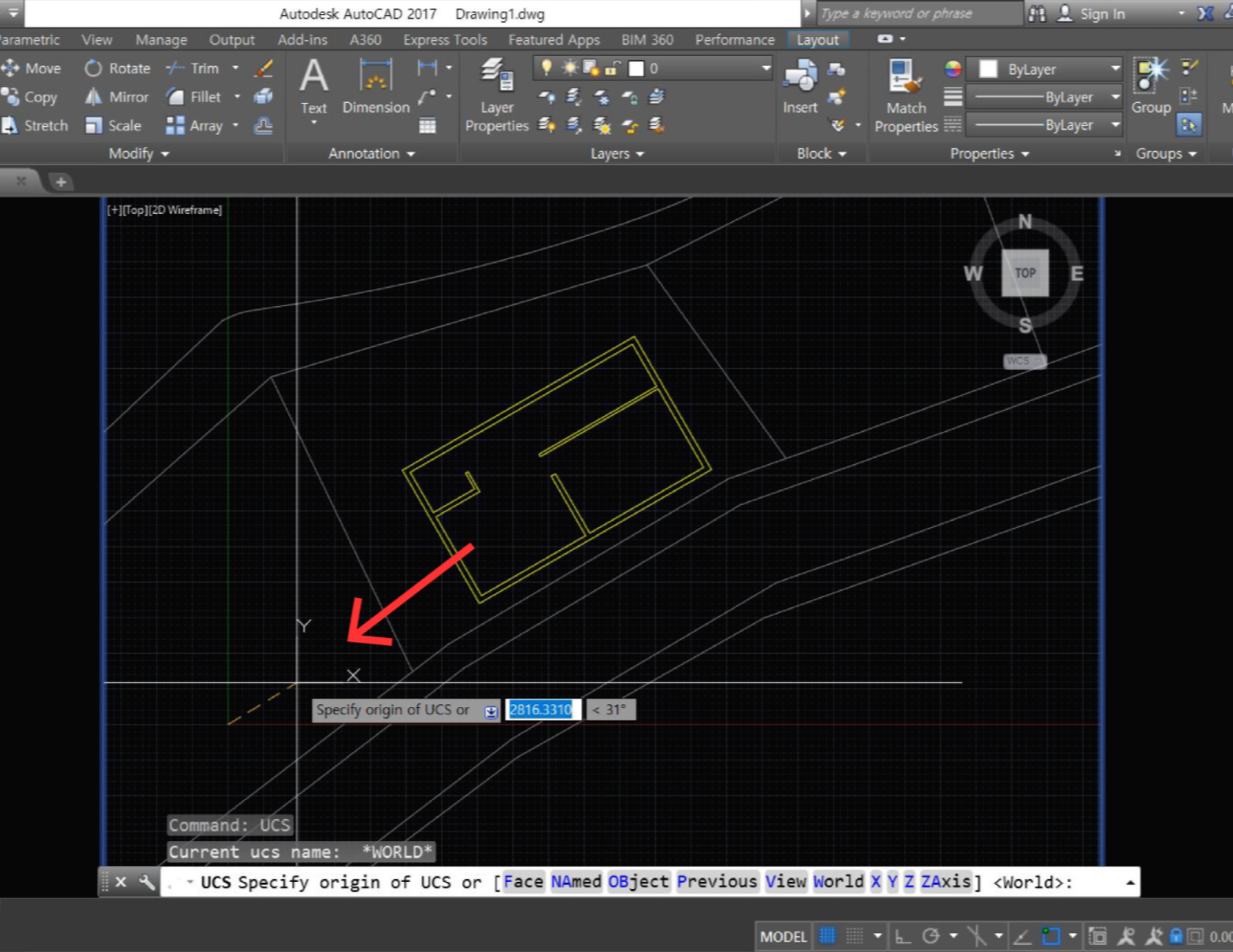

6. 중심이 될 나머지 축의 한 점도 선택해 줍니다.

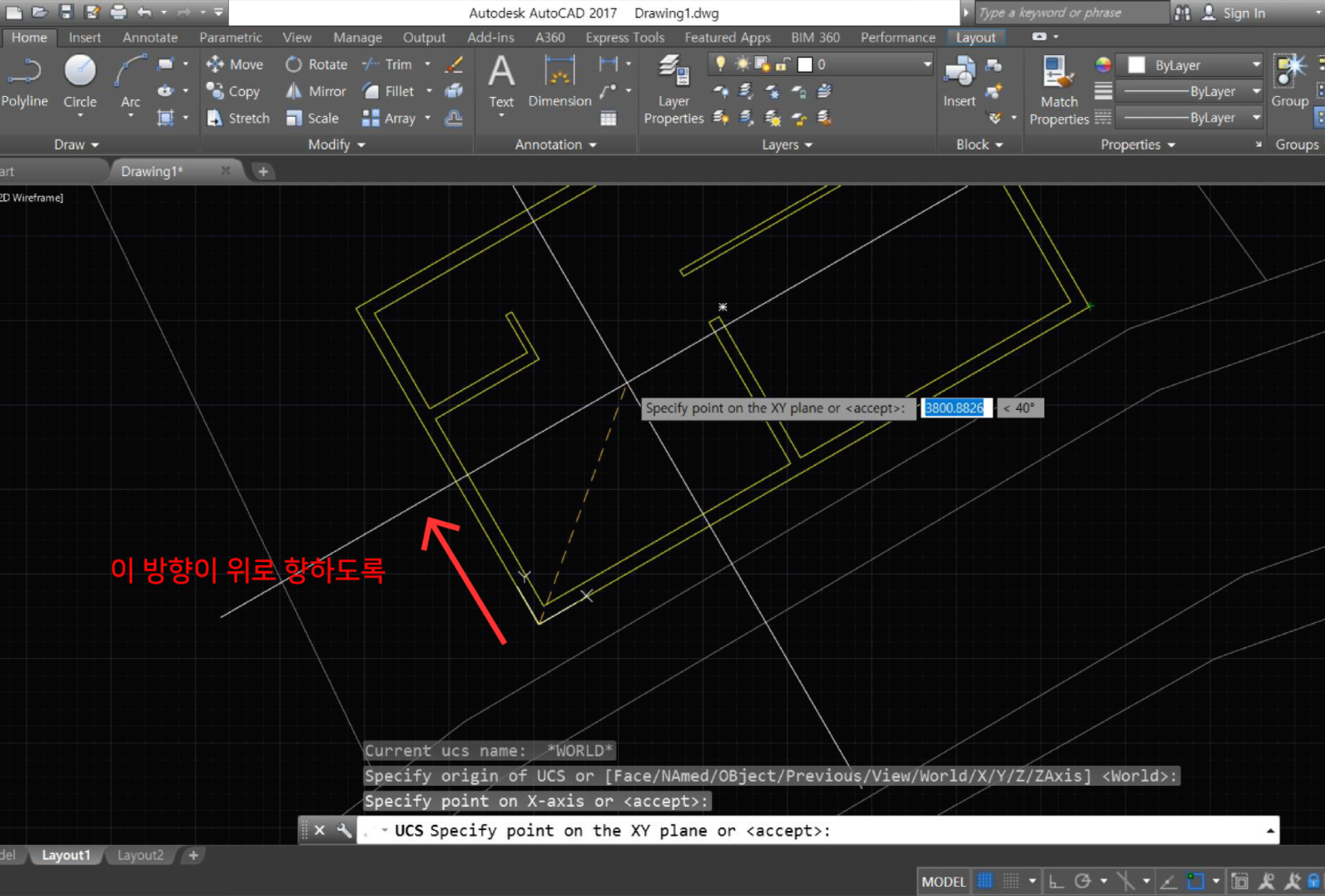

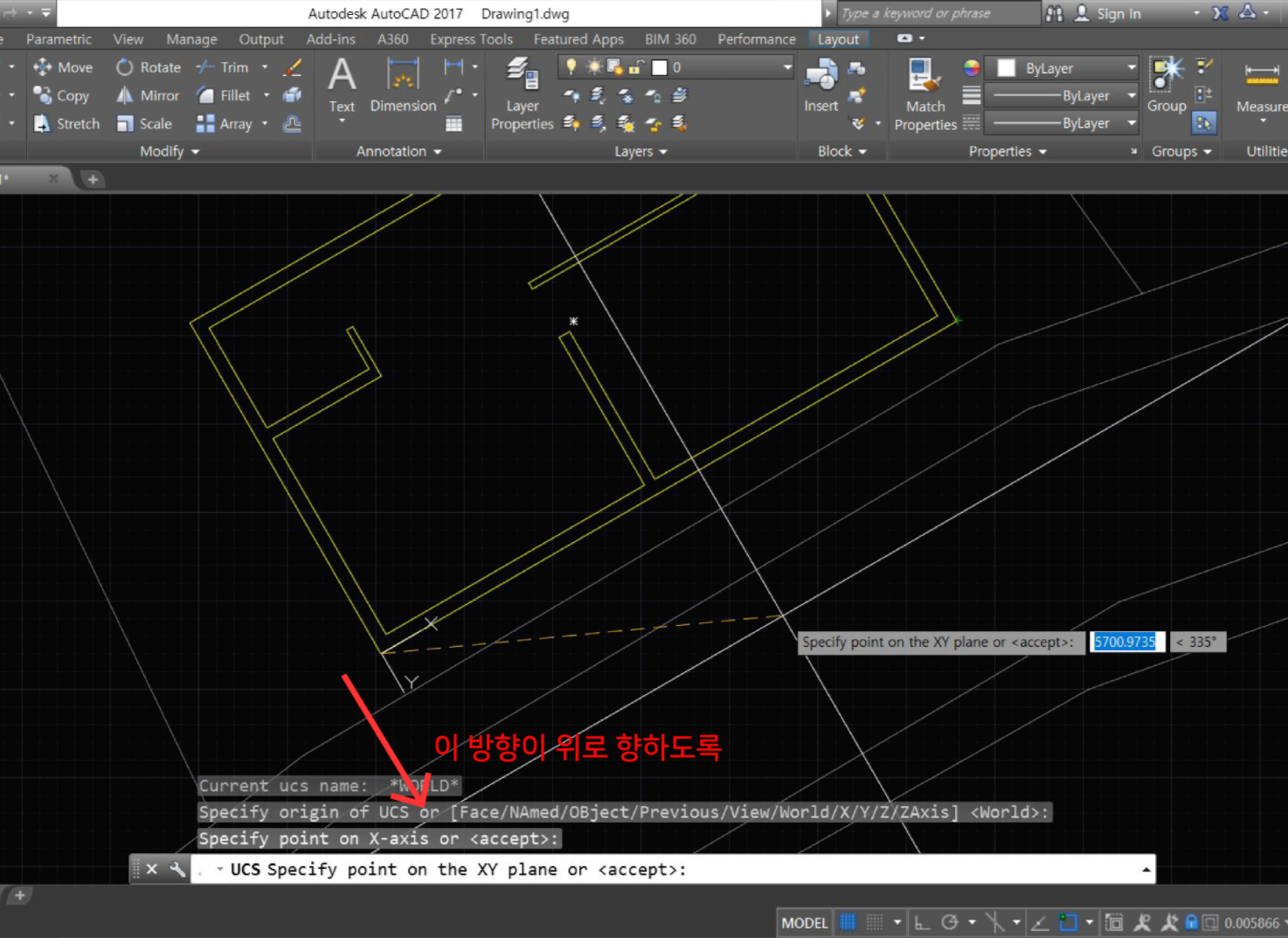

7. 축을 선택하였으면 어디 부분이 위로 향할지 설정합니다. Y축이 방향은 보통 위로 향하니까 1번의 상태에서 마우스를 클릭합니다.

(마우스를 아래로, 위로 움직이며 방향을 선택한 뒤 아무 공간이나 클릭합니다.)



1번. Y축의 방향이 위로 가도록



1번. Y축의 방향이 아래로 가도록









8.  X축, Y축 선택이 고정되었습니다.











9. 입력창에 PLAN을 입력합니다.

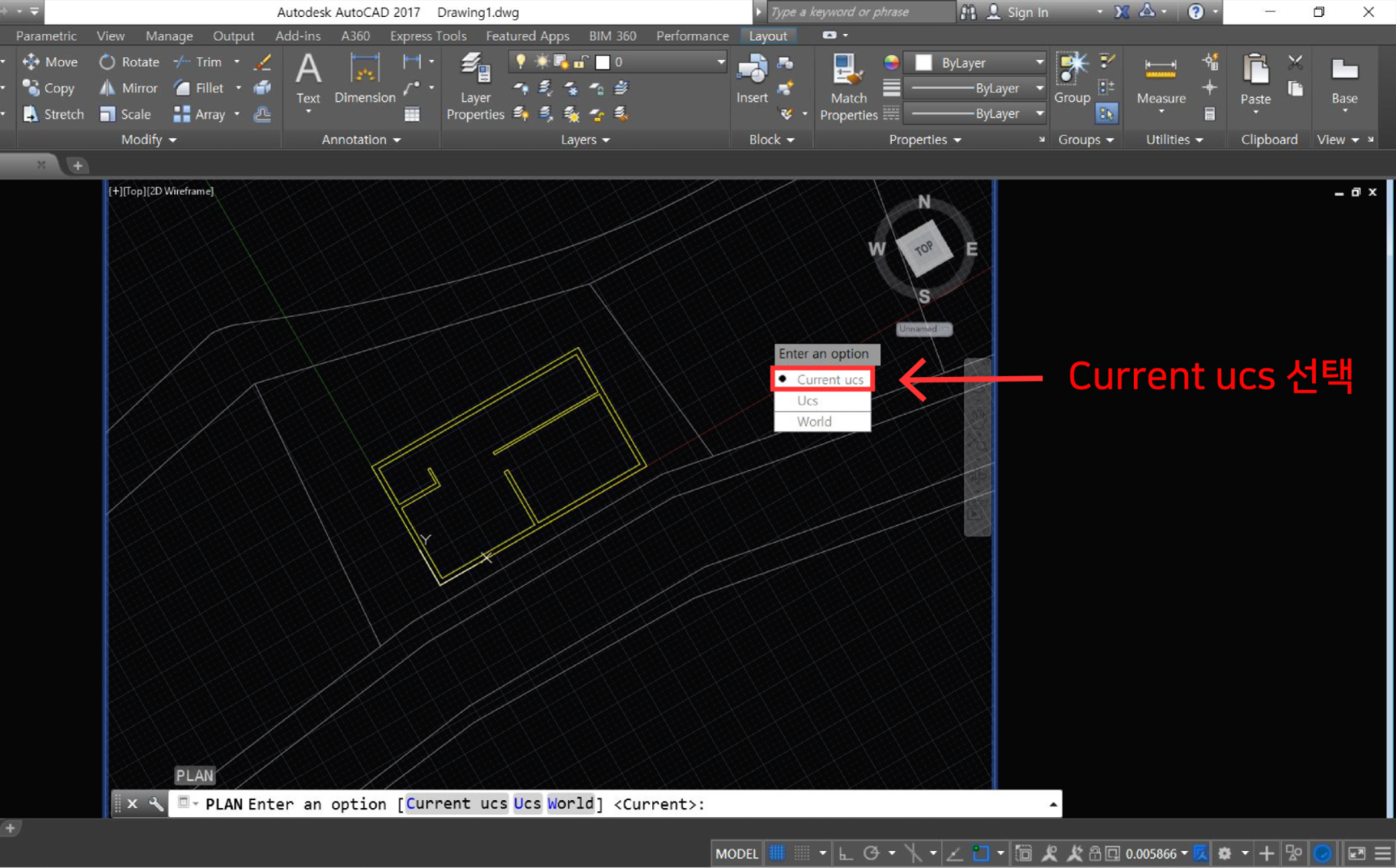

10. Current Ucs 를 선택합니다.

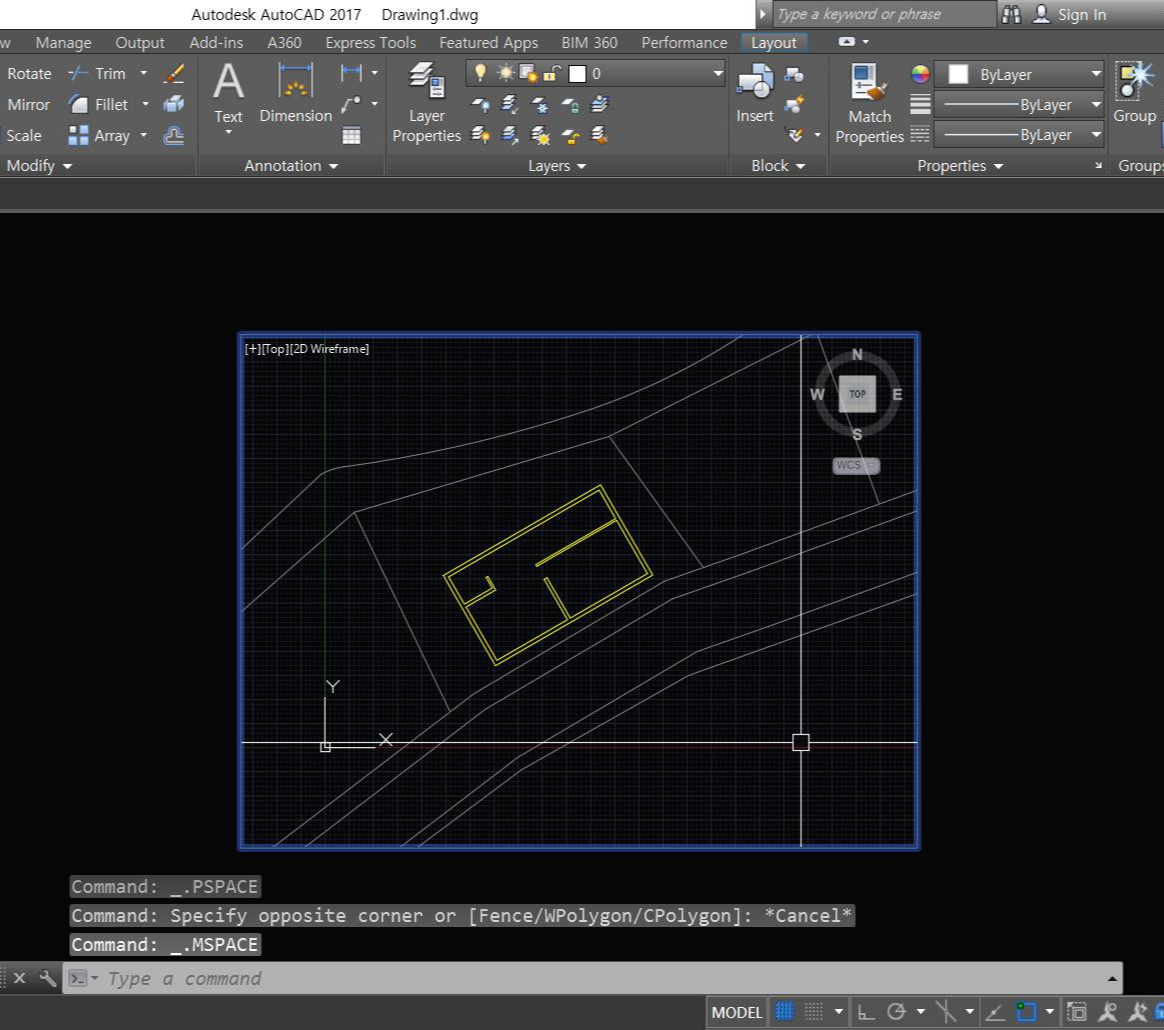

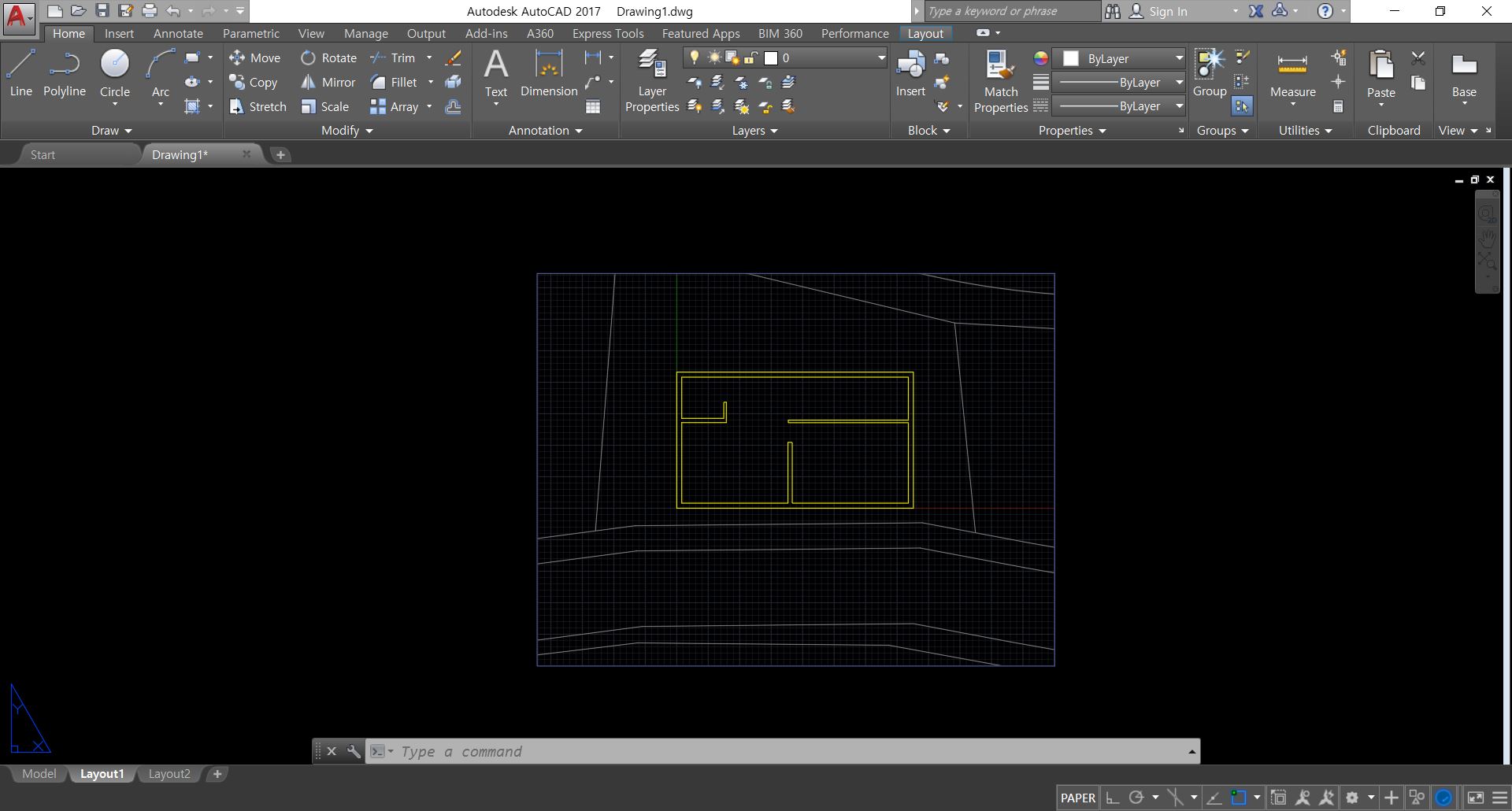

11. 엠뷰가 회전되었습니다~!!
