캐드 XREF란? XREF 누락된 파일 업로드하기

먼저 XREF는 개념은 도면이 파일 내부에 그려져 있는 형식이 아니고, 외부에 있는 도면을 첨부하는 것입니다.

도면의 양이나, 크기가 클때 외부참조 경로를 이용하여 첨부하기 때문에, 용량이 커지지 않고 사용할 수 있는 것이 장점입니다.

(그러니 외부참조로 도면을 작성했을때는 도면을 전송할때 Xref 파일을 꼭 보내야합니다. 안그러면 누락되니까요 >_~ )

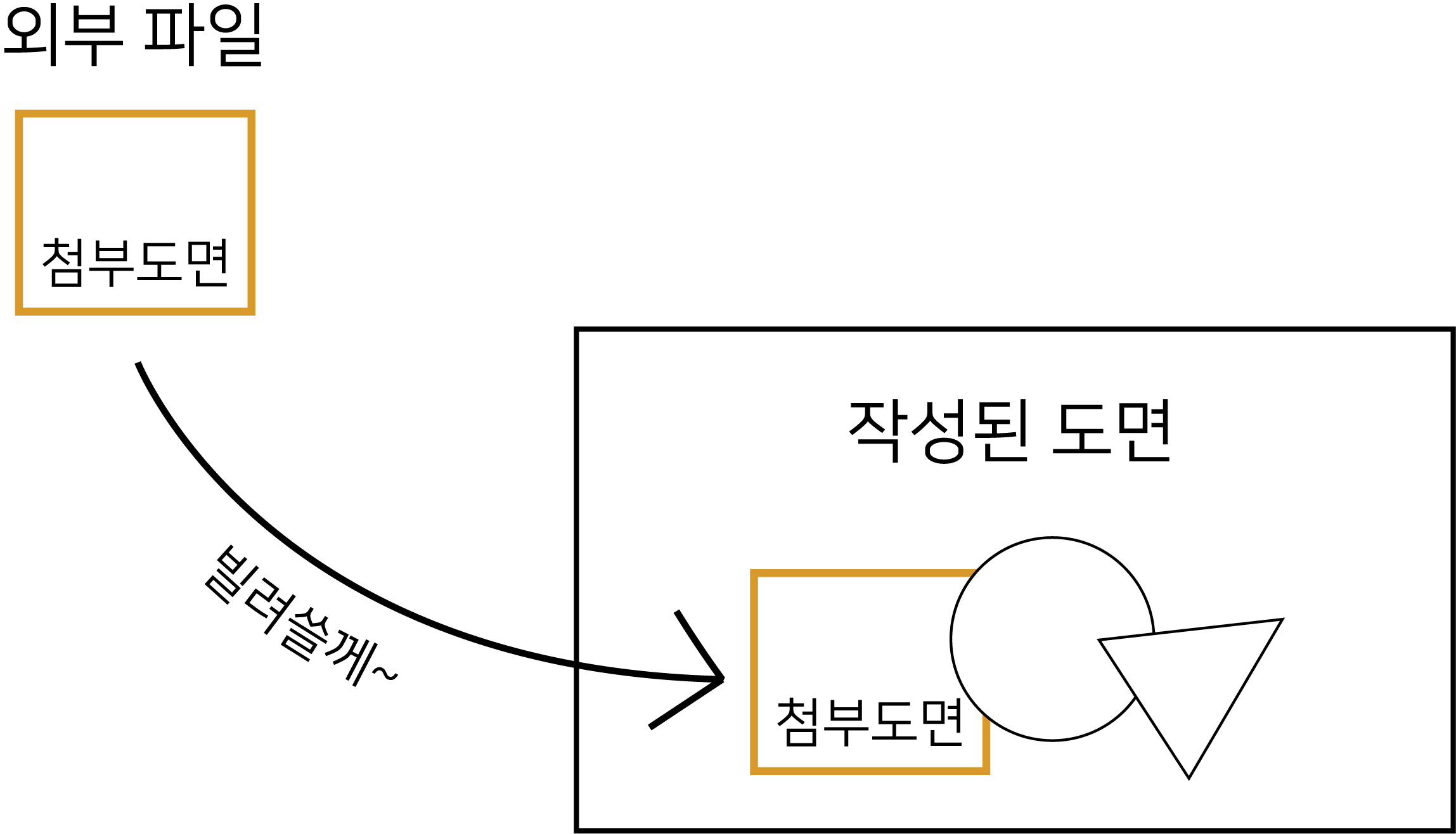

대략적으로 이런 개념입니다.





그러나 경로가 달라지거나, 파일 이름이 달라질 경우 외부파일이 누락되는 경우가 종종 발생합니다.

누락된 파일을 업로드 하는 방법에 대해 말씀드리겠습니다.

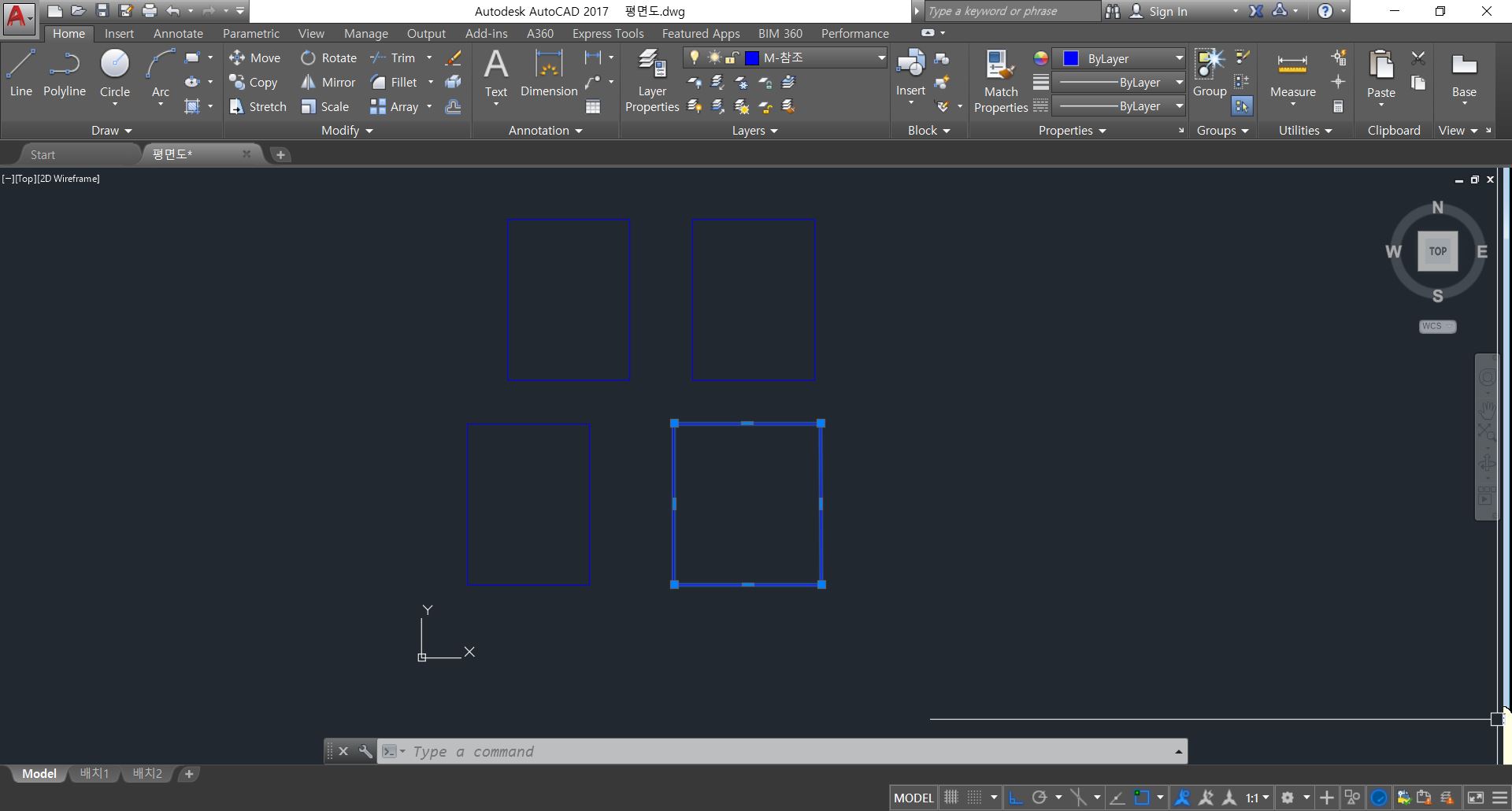

1. 파일이 누락되어서 아무것도 보이지 않습니다.

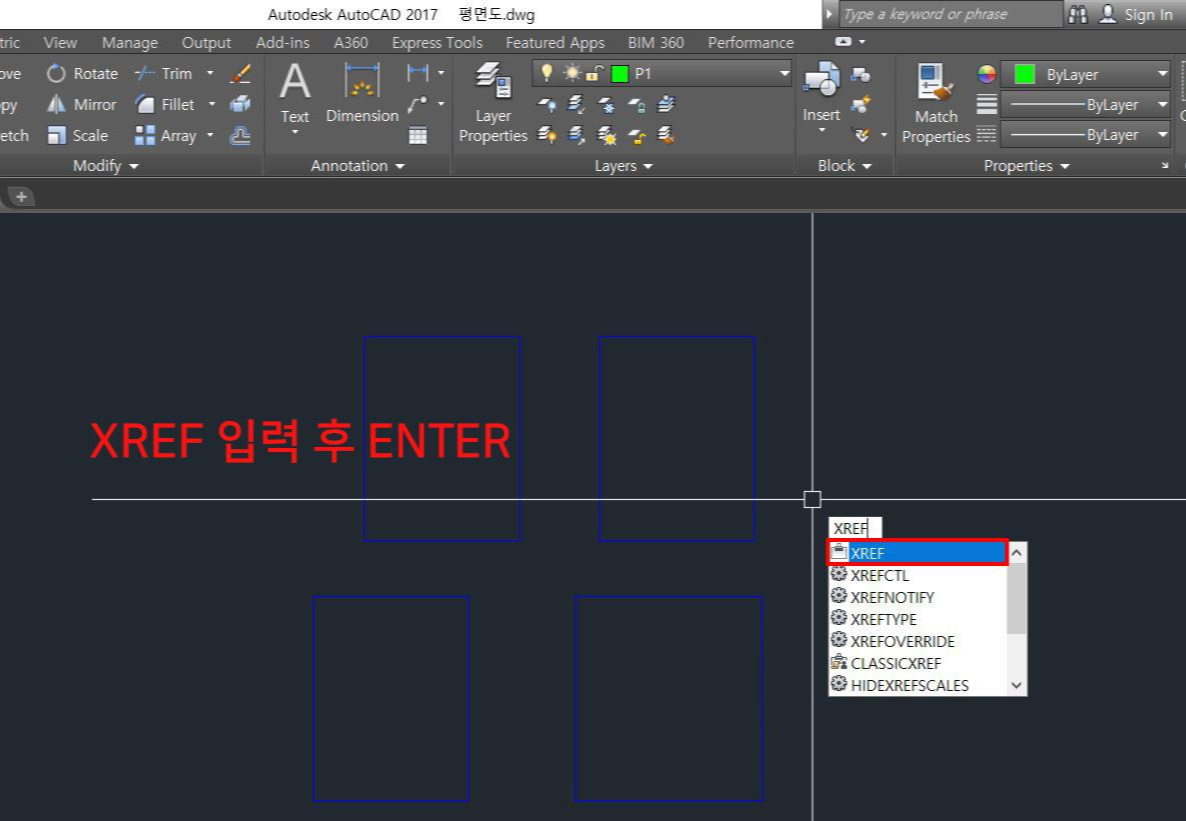

2. Xref 입력한 후 Enter 칩니다.

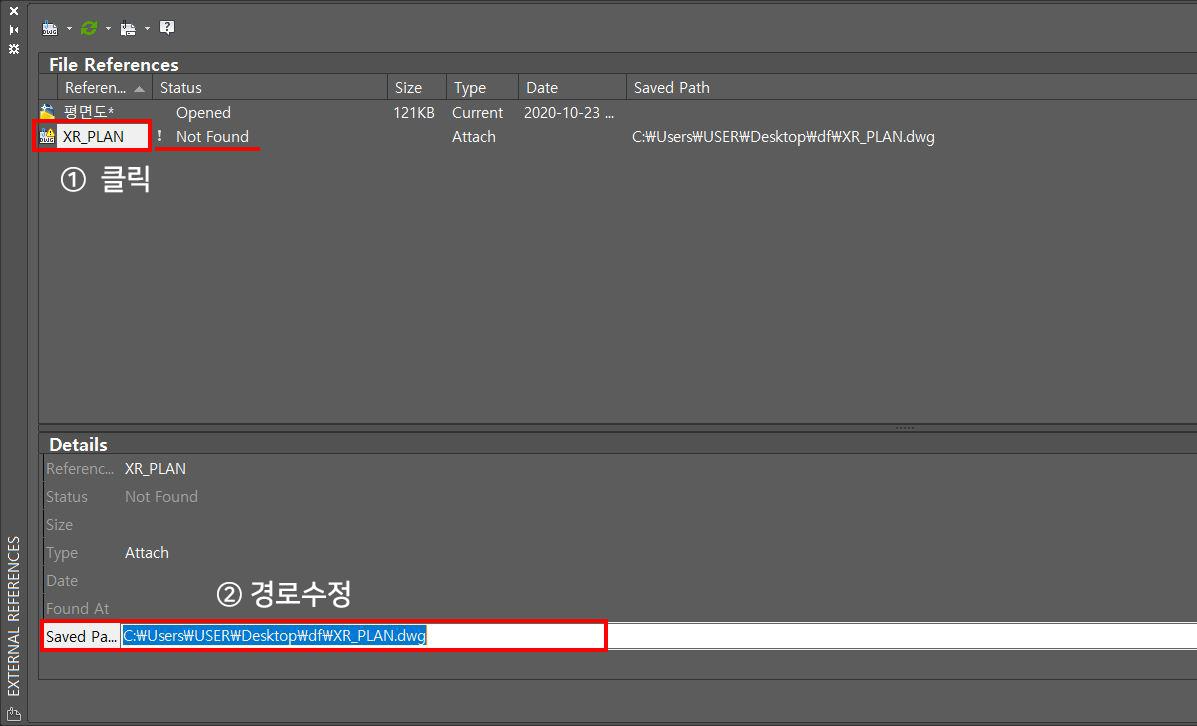

3. Xref 창이 뜹니다. 보면 Not Found 라고 파일이 누락됐다고 느낌표가 뜹니다. 클릭해주면, 아래에 경로를 수정할 수 있습니다.

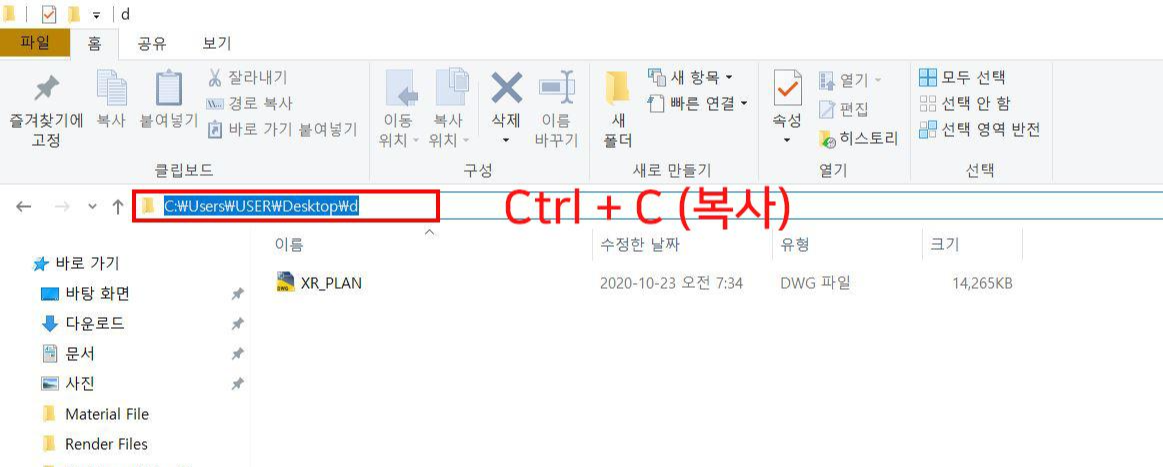

4. Xref 파일이 있는 경로를 복사해줍니다.

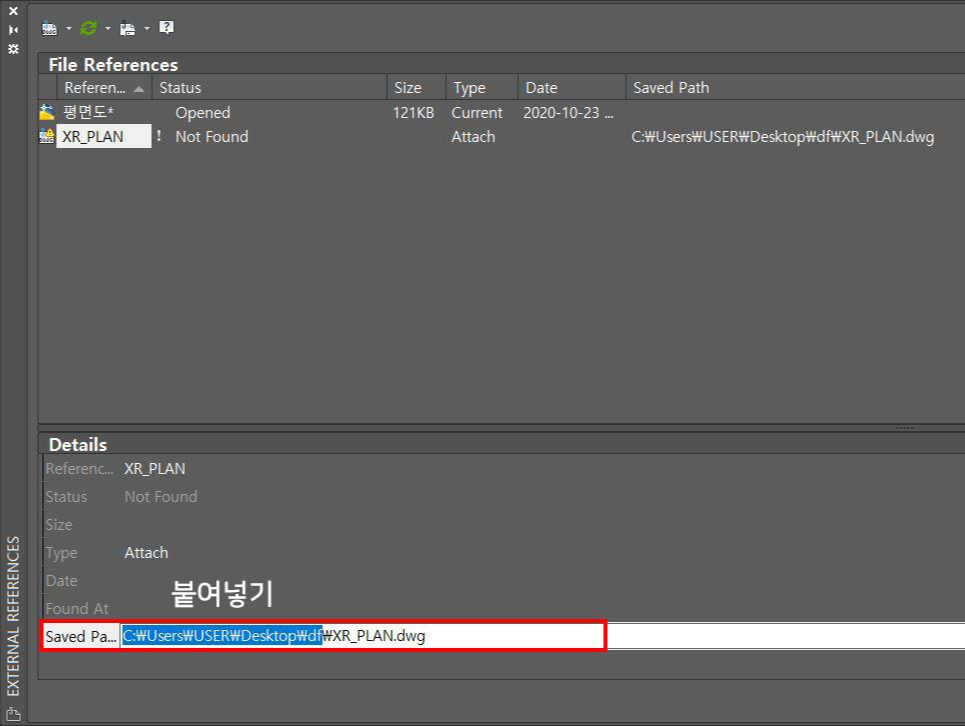

5. 파일이름 전에 있는 경로에 붙여넣어줍니다.









6. 정상적으로 Loaded 되었다고 뜹니다. 끝!!!!!
