캐드 이미지 부착하기 (OLE 객체 삽입하기)

캐드 이미지를 부착하는 2가지 방법에 대해 말해보자 합니다.



1. 바탕화면에서 끌어와서 이미지 넣는 방법

- 이미지가 도면에 포함되지 않았기 때문에 도면을 보낼 때 이미지를 같이 보내야 합니다. 또한, 이미지의 저장 경로가 달라졌을 때 위치를 다시 지정해주어야 하는 불편함이 있습니다. 하지만 이미지의 용량이 크다면 캐드의 용량 또한 줄일 수 있다는 점이 장점입니다.



2. OLE 객체로 캐드에 이미지 넣는 방법

-이미지가 도면에 부착히는 방법입니다. 이미지가 포함되기 때문에 도면을 보낼 때 이미지를 같이 보낼 필요가 없습니다. 하지만 이미지의 용량이 크다면 캐드의 용량이 커지겠죠?



상황에 맞게 유용하게 선택해서 쓰면 됩니다.

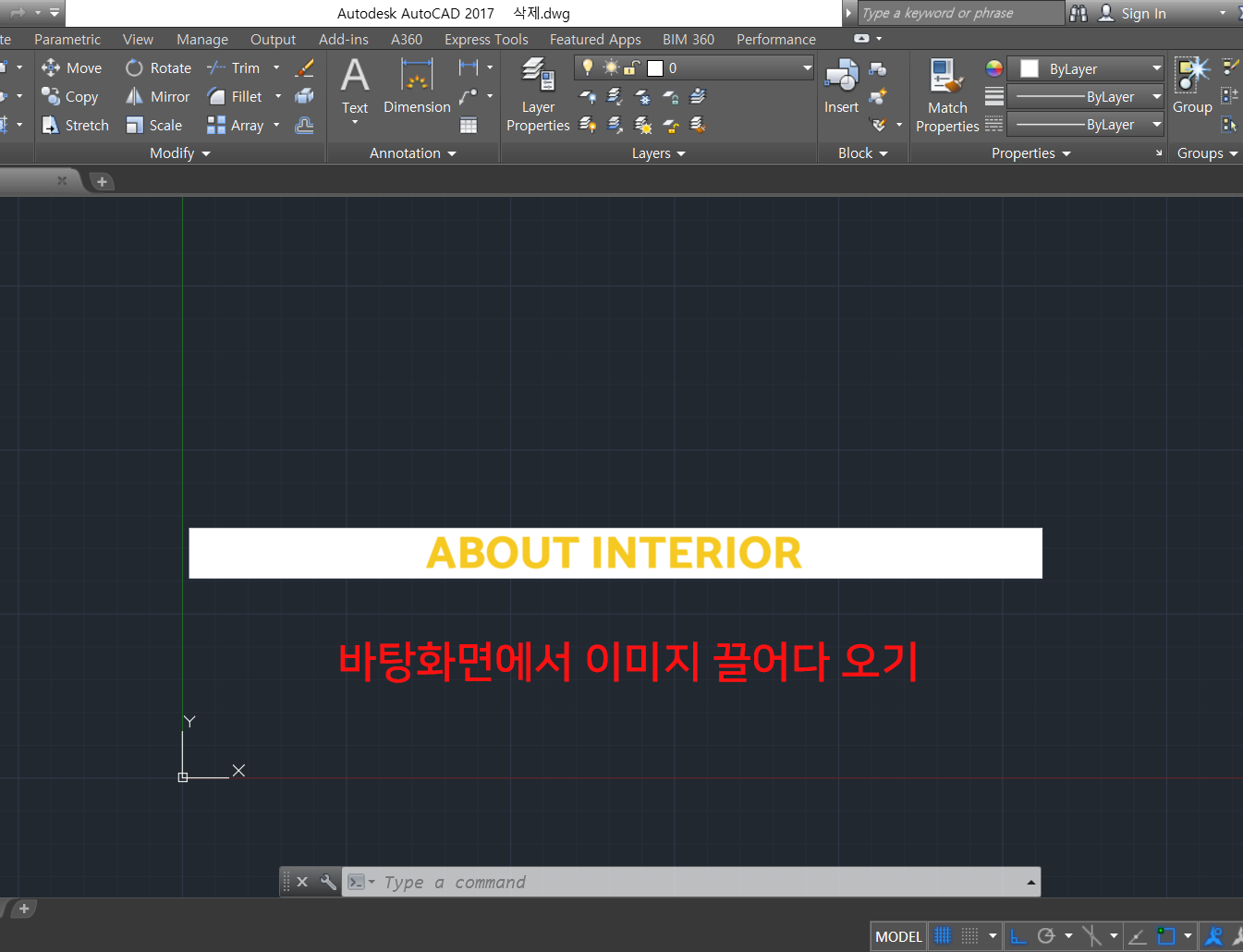

1. 바탕화면에서 이미지를 끌어와서 이미지를 넣었습니다.

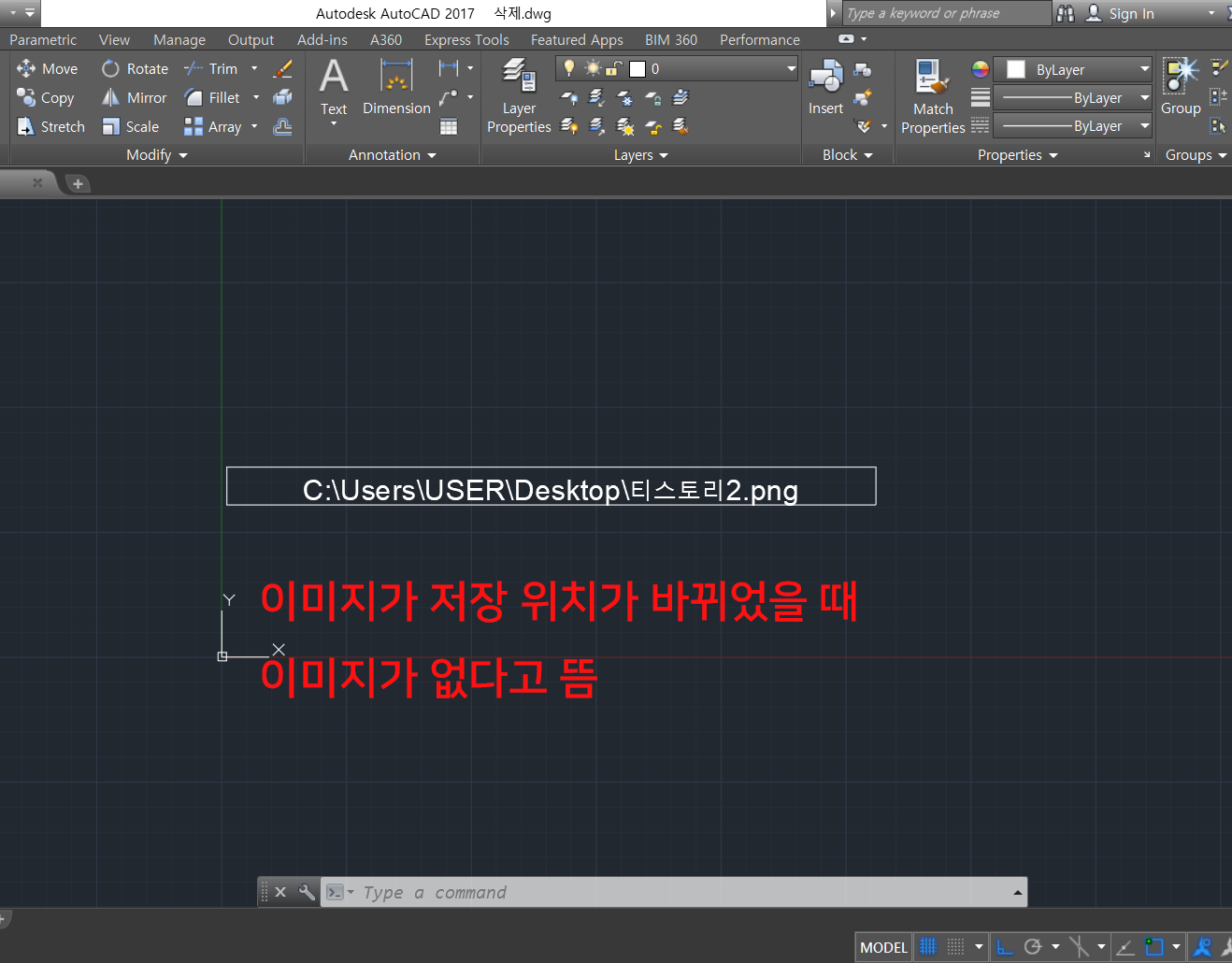

2. 이미지가 삭제 되거나, 저장 경로가 바뀌었을 때 아래 그림처럼 빈 것이 뜹니다. 이를 해결하기 위해 이미지를 도면에 부착해 봅시다.

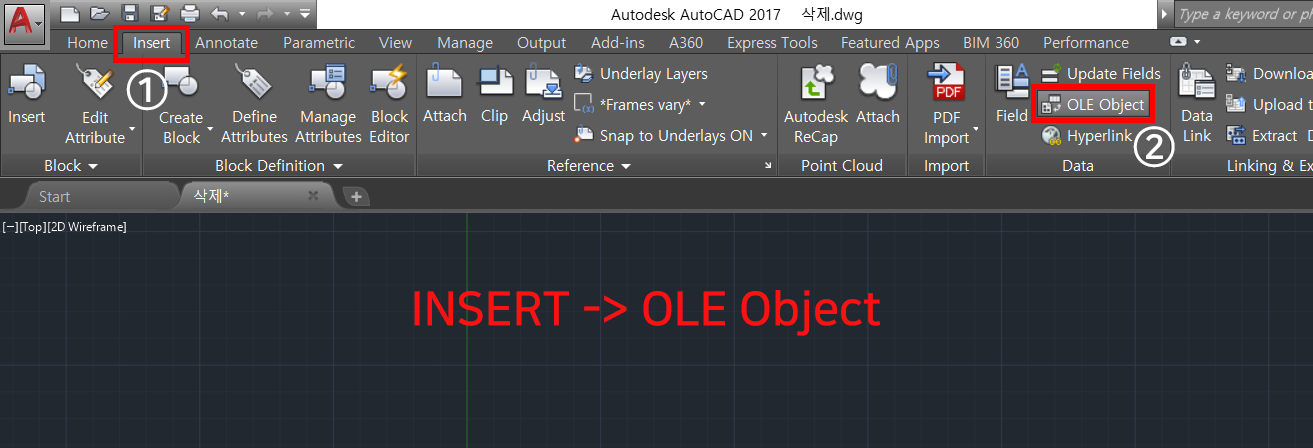

3. Insert 메뉴에서 OLE 객체를 선택해줍니다.

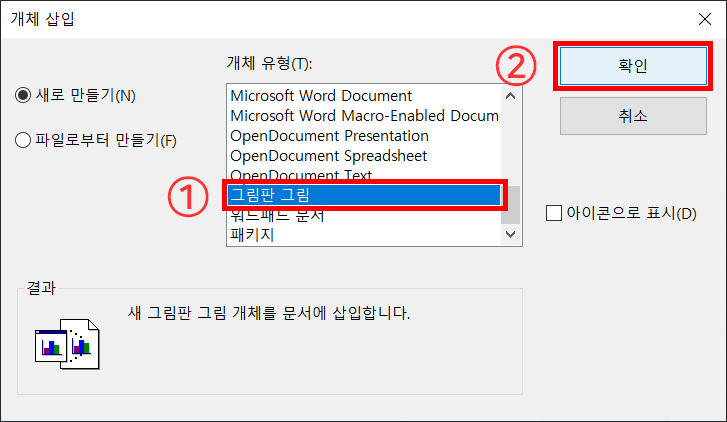

4. 개체삽입 창이 뜨면 그림판 그림을 선택하고 확인을 눌러줍니다.

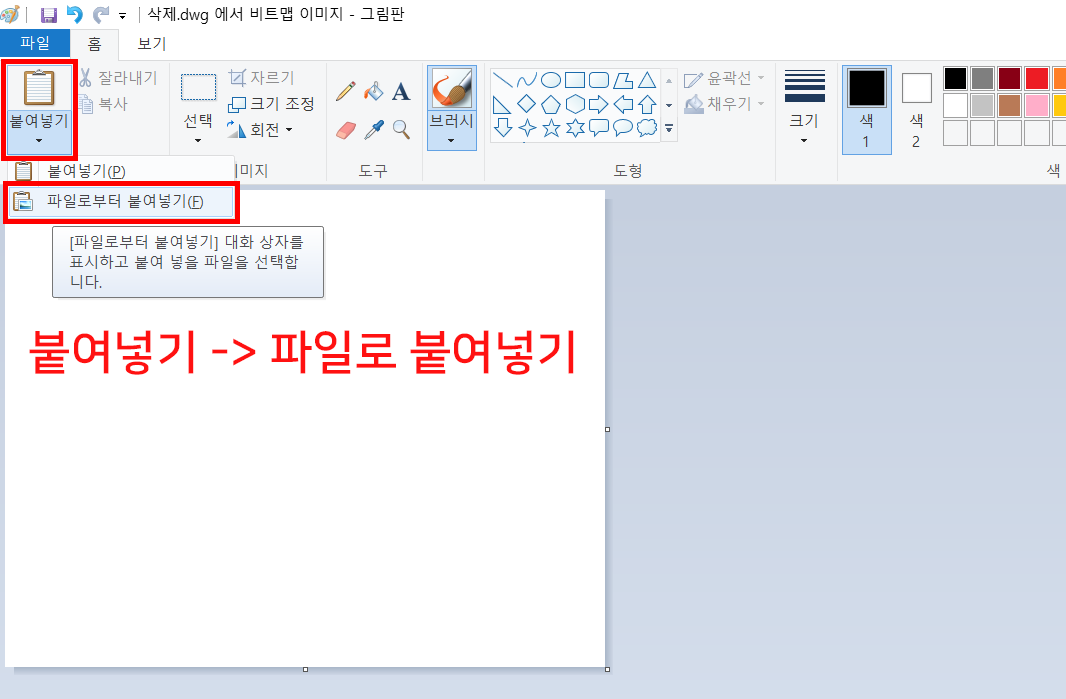

5. 그림판 창이 뜨게 됩니다. 붙여넣기에서 파일로부터 붙여넣기를 클릭합니다.

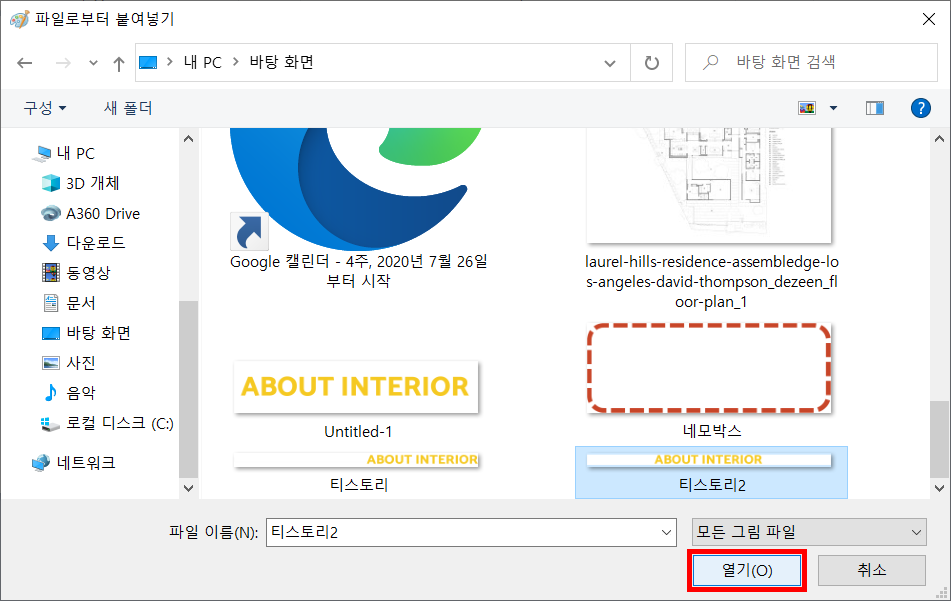

6. 붙여넣으려는 파일을 선택한 후 열기를 클릭합니다.

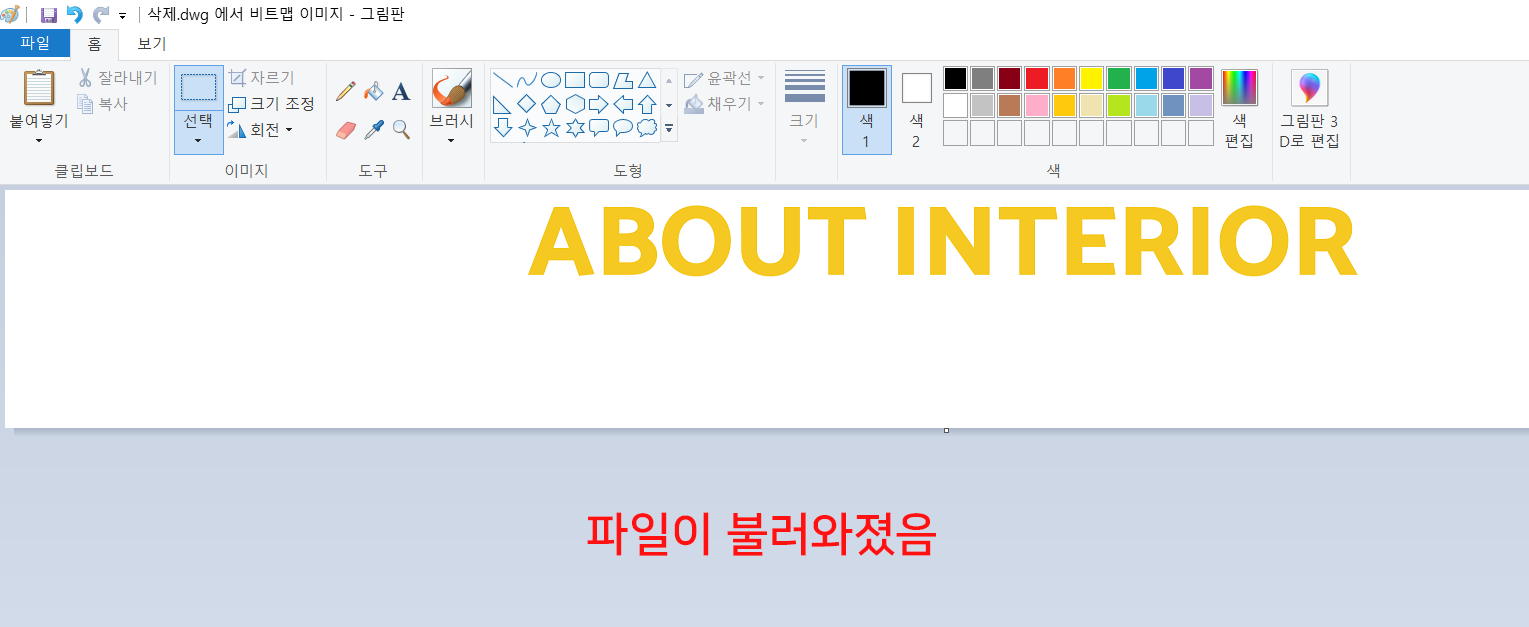

7. 그러면 이렇게 이미지가 그림판에 불러와졌습니다.

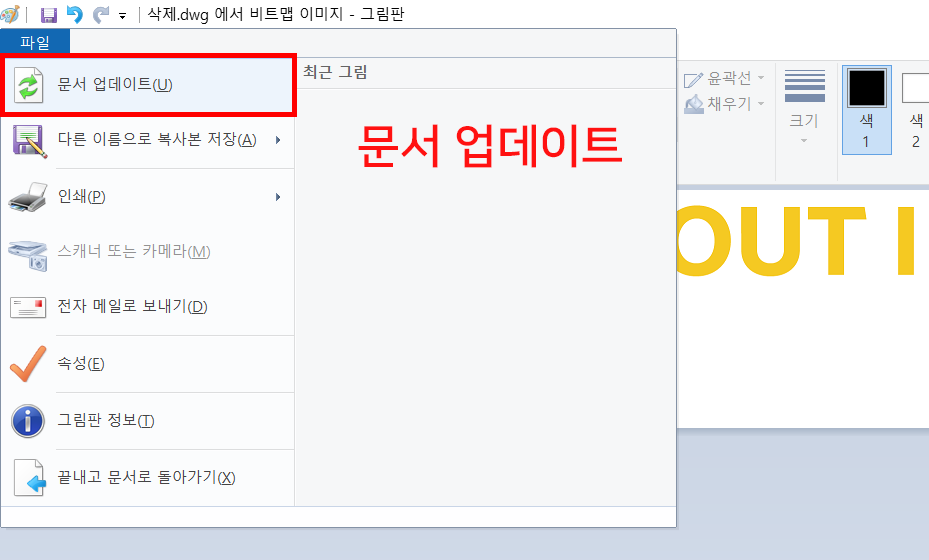

8. 파일 탭의 문서 업데이트를 클릭한 후 그림판을 꺼줍니다.

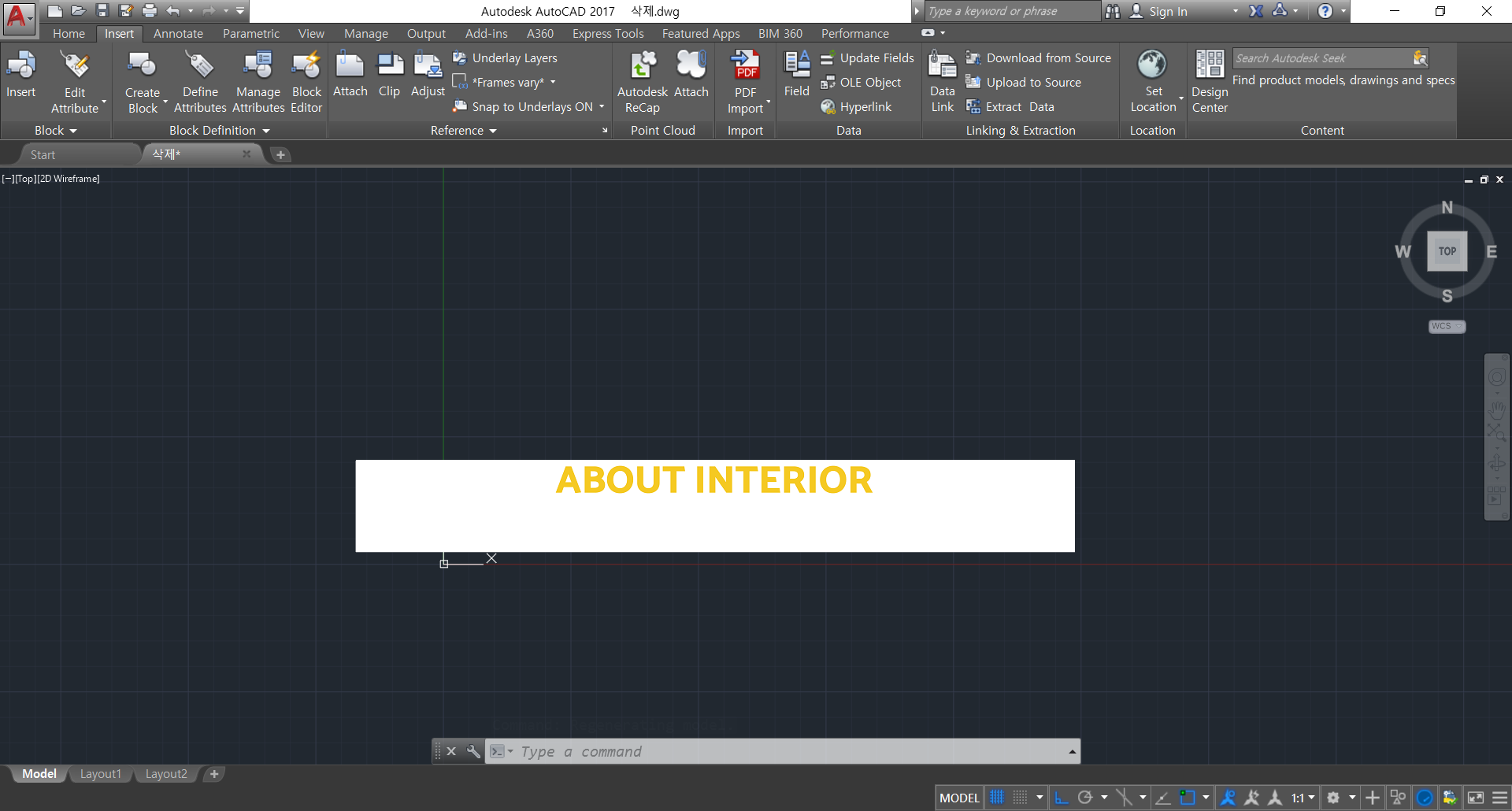

9. 캐드 도면에 객체가 삽입이 완료되었습니다.
