[Auto Cad] CTB 새로 추가하여 만들기 (+CTB값 수정)

CTB 추가하기

출력 시 선굵기 설정을 위해 새로운 CTB를 만들어봅시다.

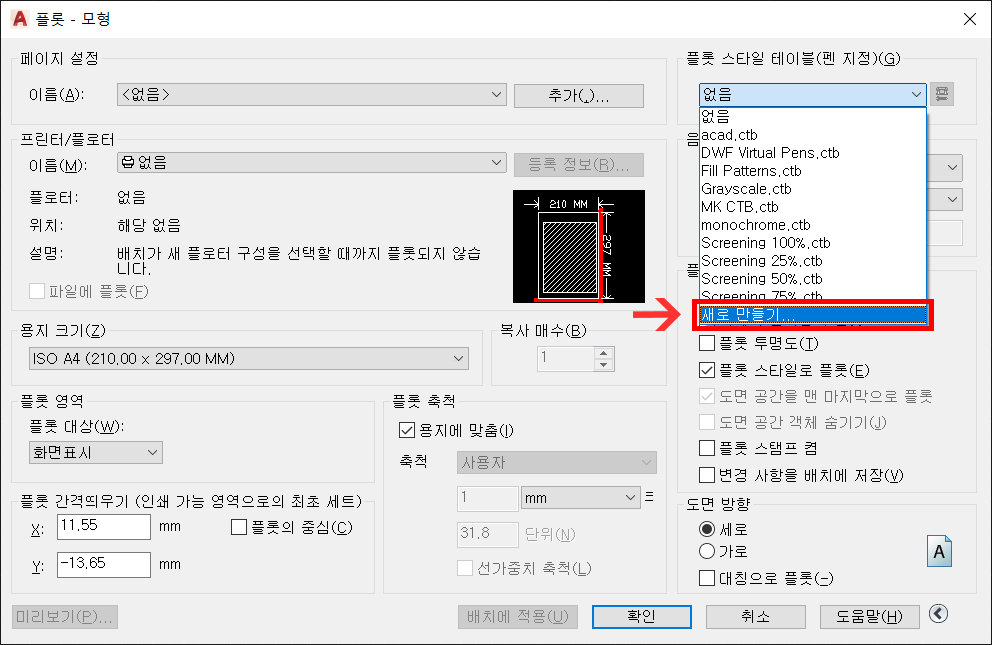

1. Ctrl + P 를 눌러서 플롯창을 띄웁니다.

우측 상단에 있는 플롯 스타일 테이블에서 새로 만들기를 클릭합니다.



ctb 추가하기







2. 처음부터 시작을 선택 후 다음을 눌러줍니다.

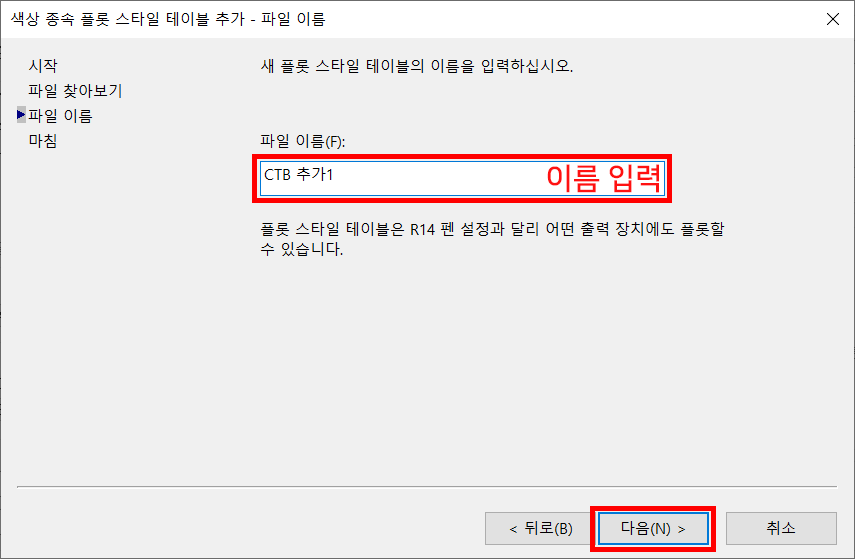

3. 추가하려는 CTB 이름을 지정해줍니다.









4. 플롯스타일 테이블 편집기를 클릭합니다.

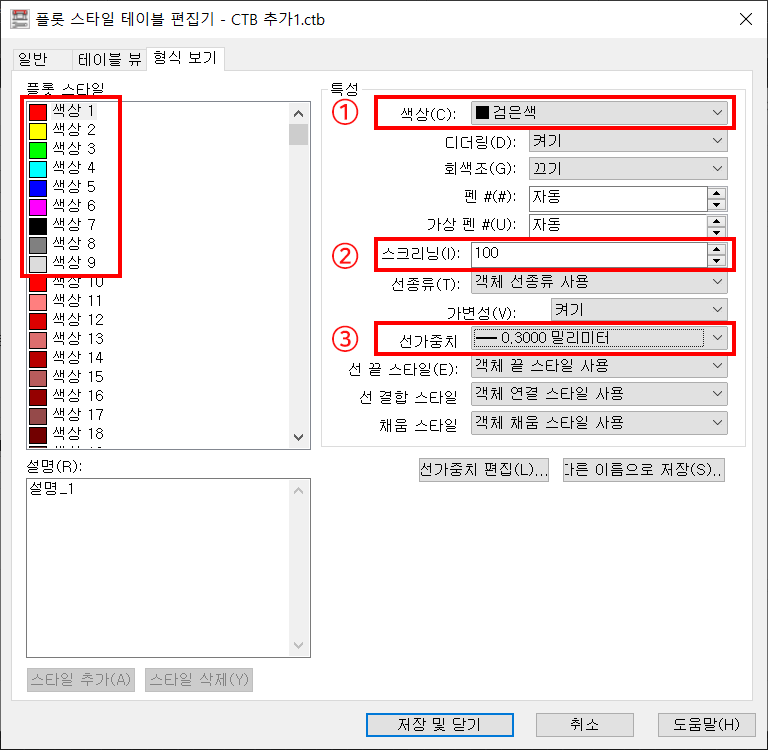

5. 플롯스타일 편집기 창이 뜨면, 지정된 선 색상에 대한 출력 값들을 조정할 것 입니다.

보통 1번~9번 정도의 색상을 사용했을 것입니다. (추가로 지정한 색이 있으면 색 번호를 찾아서 수정하면 됩니다)



수정할 값은 3가지 정도입니다.

① '색상' 은 해당 컬러 색상을 어떤 색상으로 출력할 것인지를 나타냅니다. 모두 검은색으로 지정해줍니다.

② '스크리닝' 은 해당 선의 흐리기 정도입니다. 선가중치 외에 추가로 세부적으로 값을 조정할때 사용합니다.

③ '선 가중치' 는 선의 굵기를 나타냅니다. 가장 필수적인 설정이며, 최종적인 선의 출력 값을 지정해줍니다.



값 수정이 완료된 후 저장 및 닫기를 눌러줍니다.



ctb 편집



출력시 선 굵기 설정값에 대한 내용은 아래 포스팅을 참고하면 좋을 것 입니다.

meankey.tistory.com/60

[Auto Cad] 출력 시 선 색상과 굵기설정 (3)

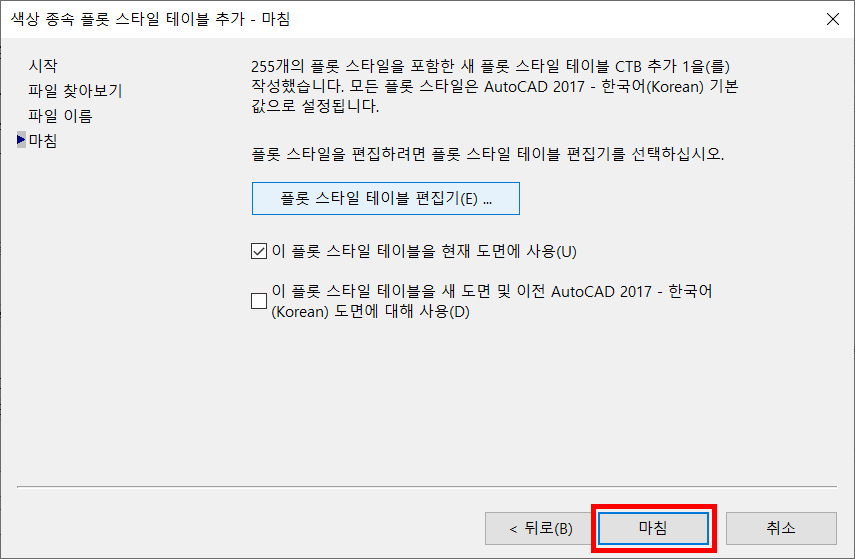

6. 마침을 눌러주면, CTB 추가가 완료됩니다.

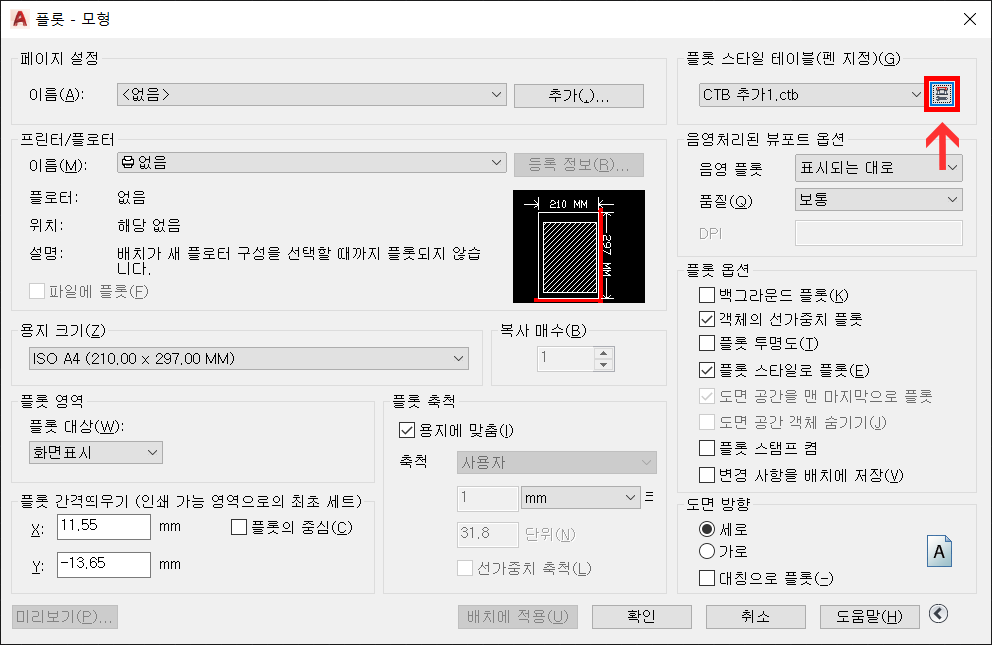

++ 추가적으로 CTB 생성이 완료된 후 값을 수정하고 싶을 때 우측 상단 아이콘을 클릭하면, 플롯 스타일 편집기 창이 뜨면서, 세부값들을 조정할 수 있습니다.
