[Auto Cad] 출력 시 선 색상과 굵기설정 (3)

캐드 레이어 선 색상 두께



완성도가 높은 도면을 작성하기 위해서, 내용도 중요하지만 표현하는 기술도 중요합니다.

표현하는 기술 중 하나가 선의 두께입니다. 모든 선의 두께가 동일하게 그려져 있는 것 보다 선 두께의 강약이 표현되어 있는 것이 눈에 더 잘 들어옵니다. 즉, 선의 두께는 어떤 것을 강하게(중요하게), 약하게(덜 중요하게) 나타내는 지를 표현하는 것 입니다.



특정 선의 두께를 색상으로 표현하게 됩니다. 레이어를 생성하며 색상을 지정하는 것은 두께를 지정하는 것입니다.

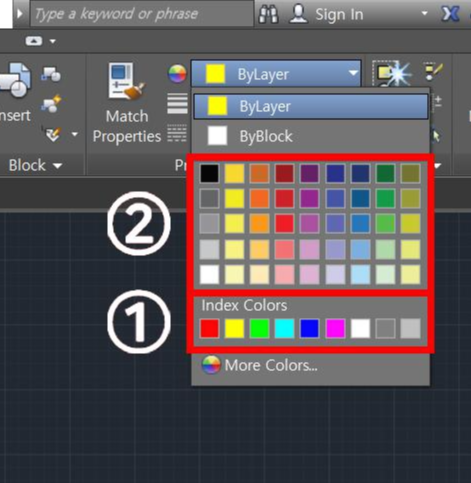

1. 색상을 지정하는 탭입니다.

여기서 ①번 Indesx color 와 ②번 색상으로 나눠져 있는 것을 확인할 수 있습니다.

나눠져 있는 이유는 색의 적용이 다르기 때문입니다.

①번 색상은 출력시 선의 두께를 조정하는 색입니다. (출력 값 : 두께)

②번 색상은 출력시 선택한 색으로 나오게 됩니다. (출력 값 : 색상)



캐드 레이어 색상

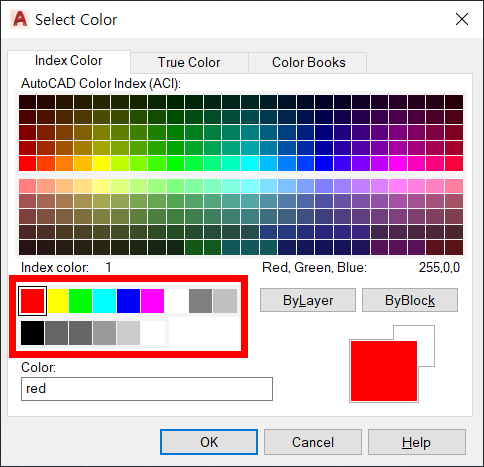

2. ①번 색상아래 있는 'More colors' 를 클릭하였습니다. 이 창에서는 어떤 색을 선택하든 두께로 표현이 됩니다.

빨간 박스 안에 있는 색은 자주 쓰는 색입니다. (넘버가 1~9 정도로 이루어져 있습니다.

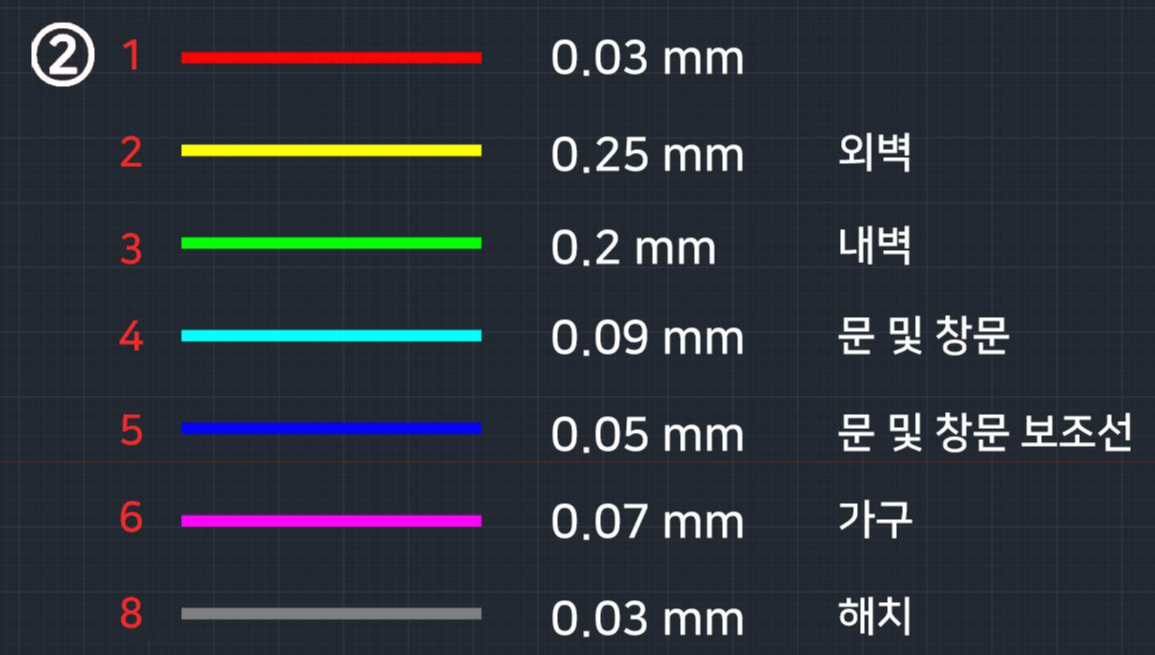

3. 제가 사용하고 있는 색상과 그에 대한 출력 두께 값, 그리고 사용 위치입니다.

벽이 제일 두껍고, 해치가 제일 얇게 그려집니다.



오토캐드 선 색상과 두께

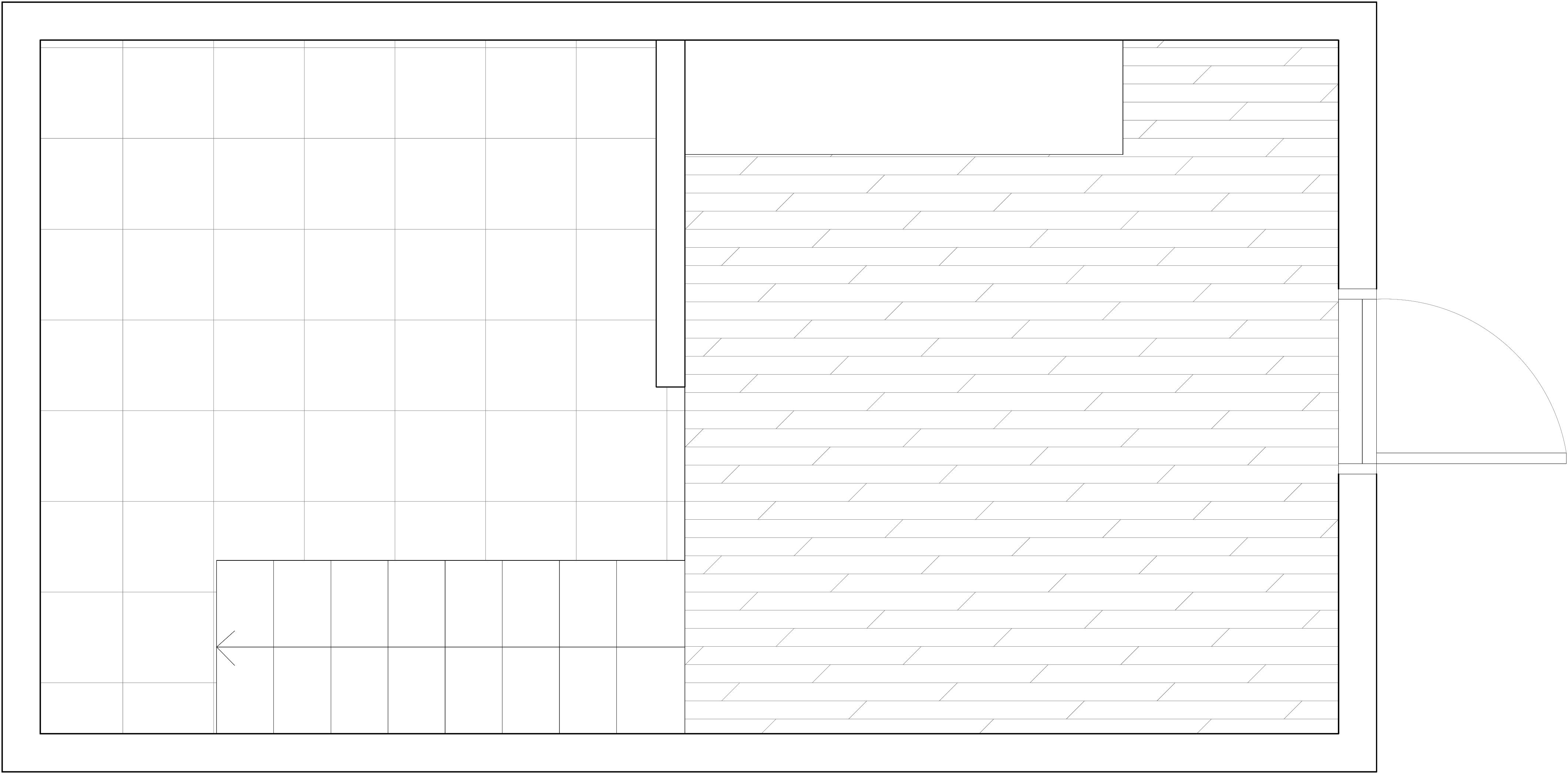

4. 위 색상대로 그린 도면을 출력하였습니다. 선의 얇고 굵음의 차이를 볼 수 있습니다.
