[Auto Cad] 단축키로 CTB 파일 추가하기

CTB 파일 추가하기



CTB 파일이란 선 색상에 대한 출력 두께값이 자동으로 설정되어져 있는 파일을 말합니다.

CTB 파일을 적용하면 일일이 두께값을 설정하지 않아도 됩니다.







파일 탭에서 추가해서 CTB 파일을 추가하지만, 캐드 버젼이 2015 이상일 때, 바뀐 캐드 상단 리본 메뉴로 인해 CTB 파일을 추가하기 어려울 때가 있습니다.

단축키 입력으로 간단하게 CTB 파일을 추가 해봅시다.

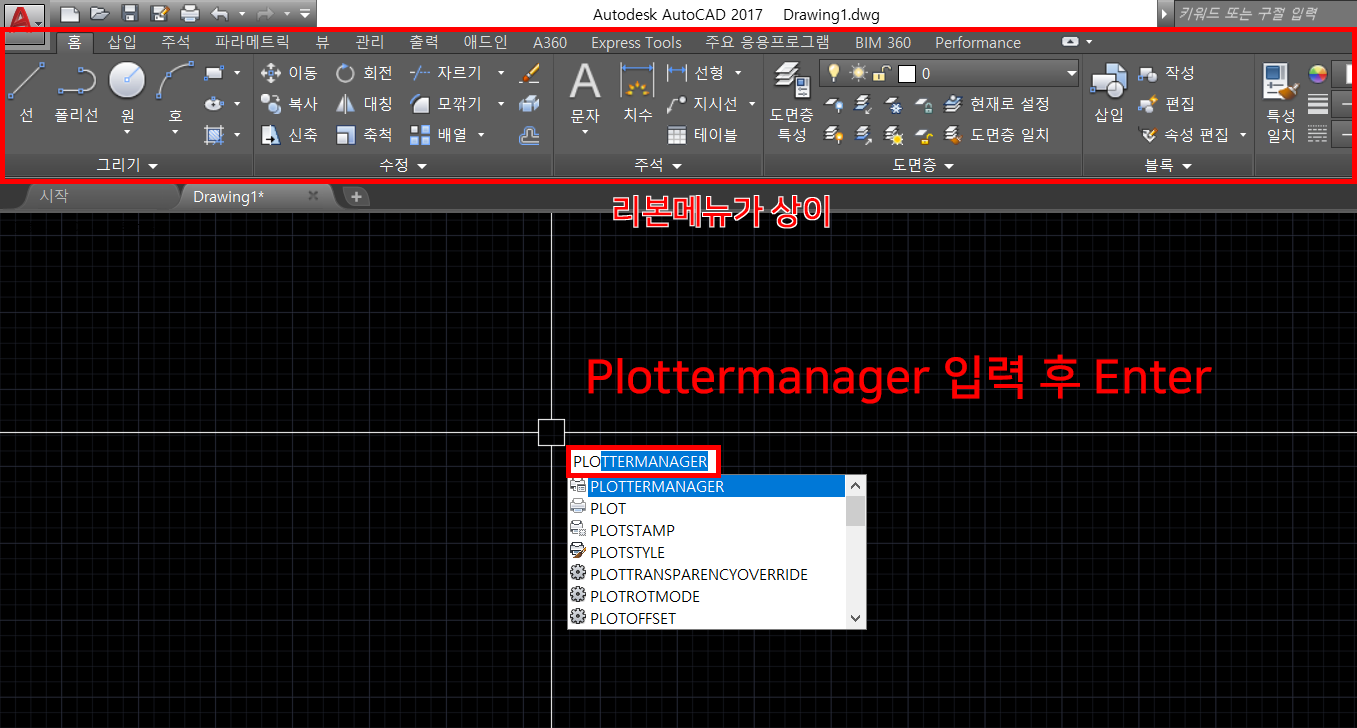

1. PLOTTERMANAGER 입력 후 Enter



Plottermanager 로 ctb 파일 추가하기

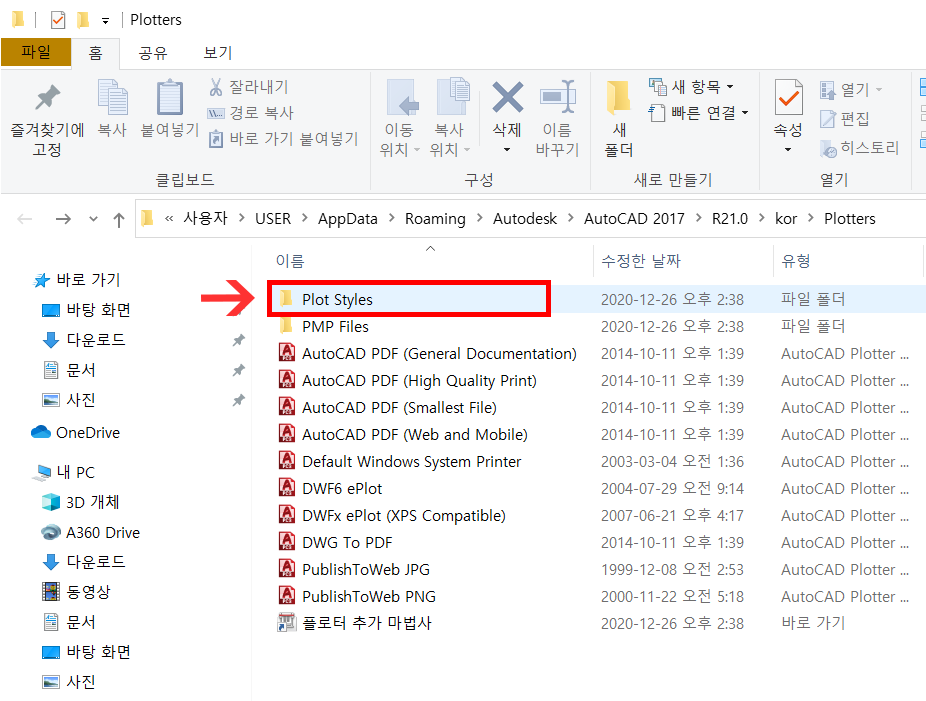

2. Plotters 창이 뜹니다.

   Plot Styles 폴더로 들어갑니다.

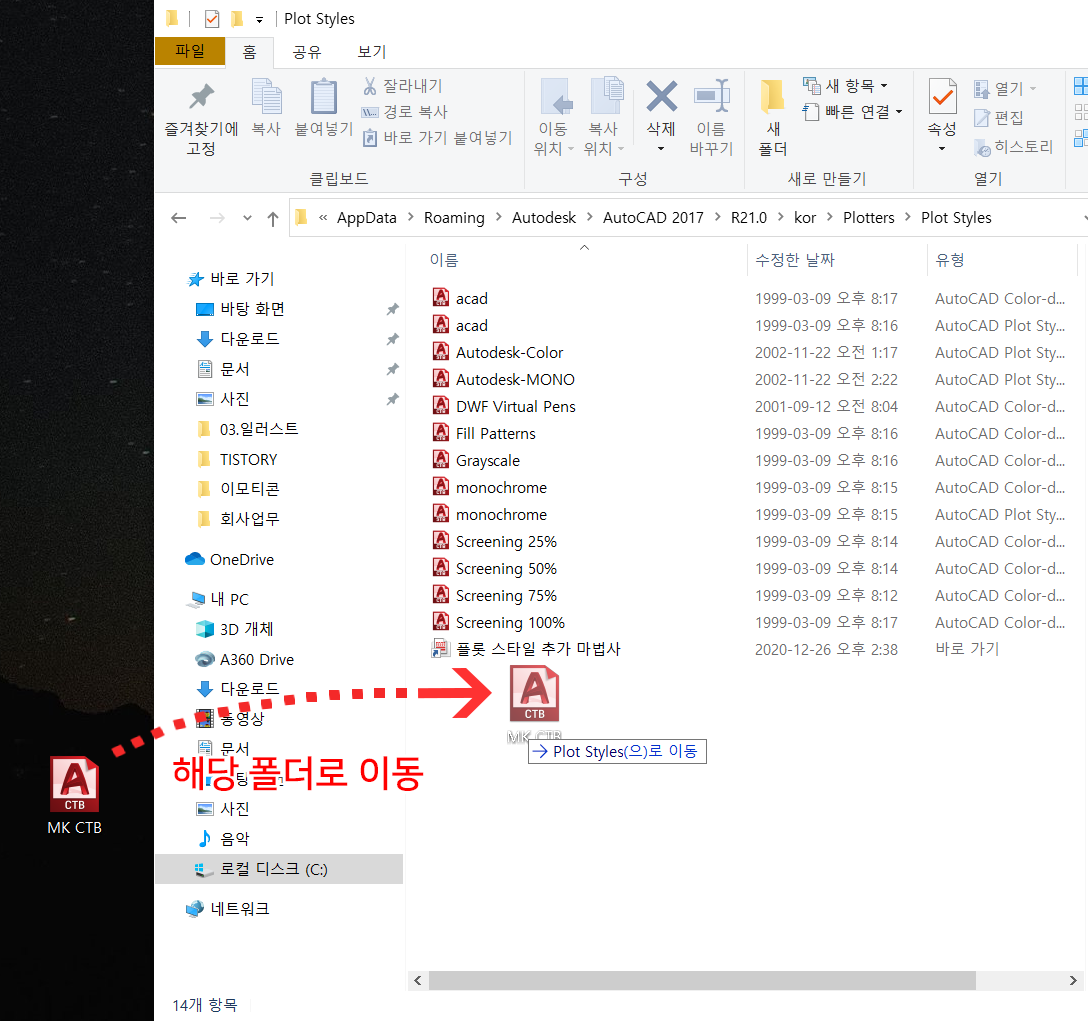

3. Plot Styles 폴더에 추가하려는 CTB 파일을 끌어놓거나 복사하여 붙여놓습니다.

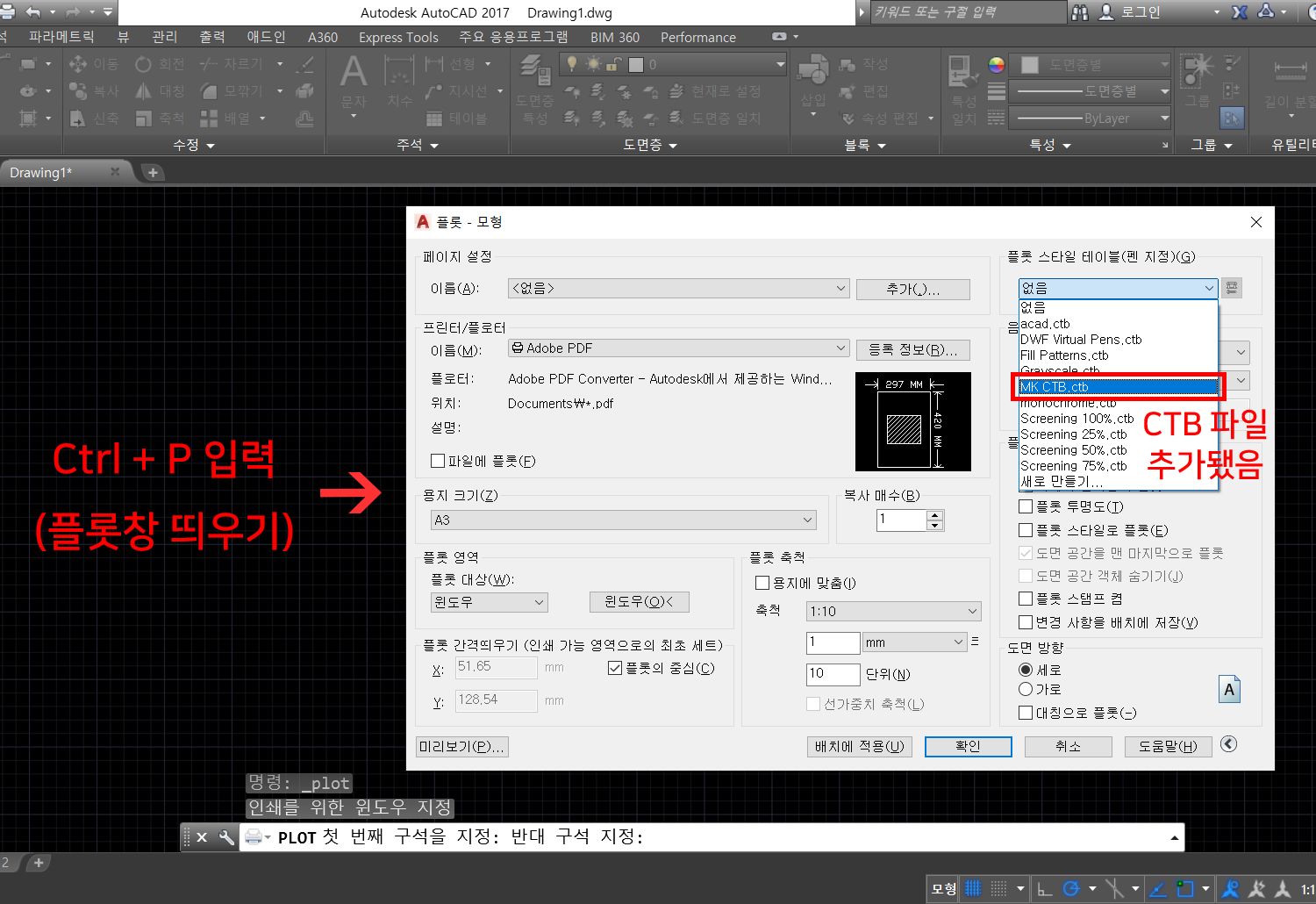

4. Ctrl + P 를 입력하면 프린터 창이 뜹니다. CTB 파일이 추가되었습니다.
