캐드 trim 하여 잘라내는 2가지 방법 (+트림 안될때)

캐드 Trim

오늘은 캐드 작업할 때 정말 많이 사용하는 Trim 입니다.

Trim을 이용하여 필요한 부분을 잘라내 봅시다.





1. 기준점을 선택해서 Trim 하는 방법

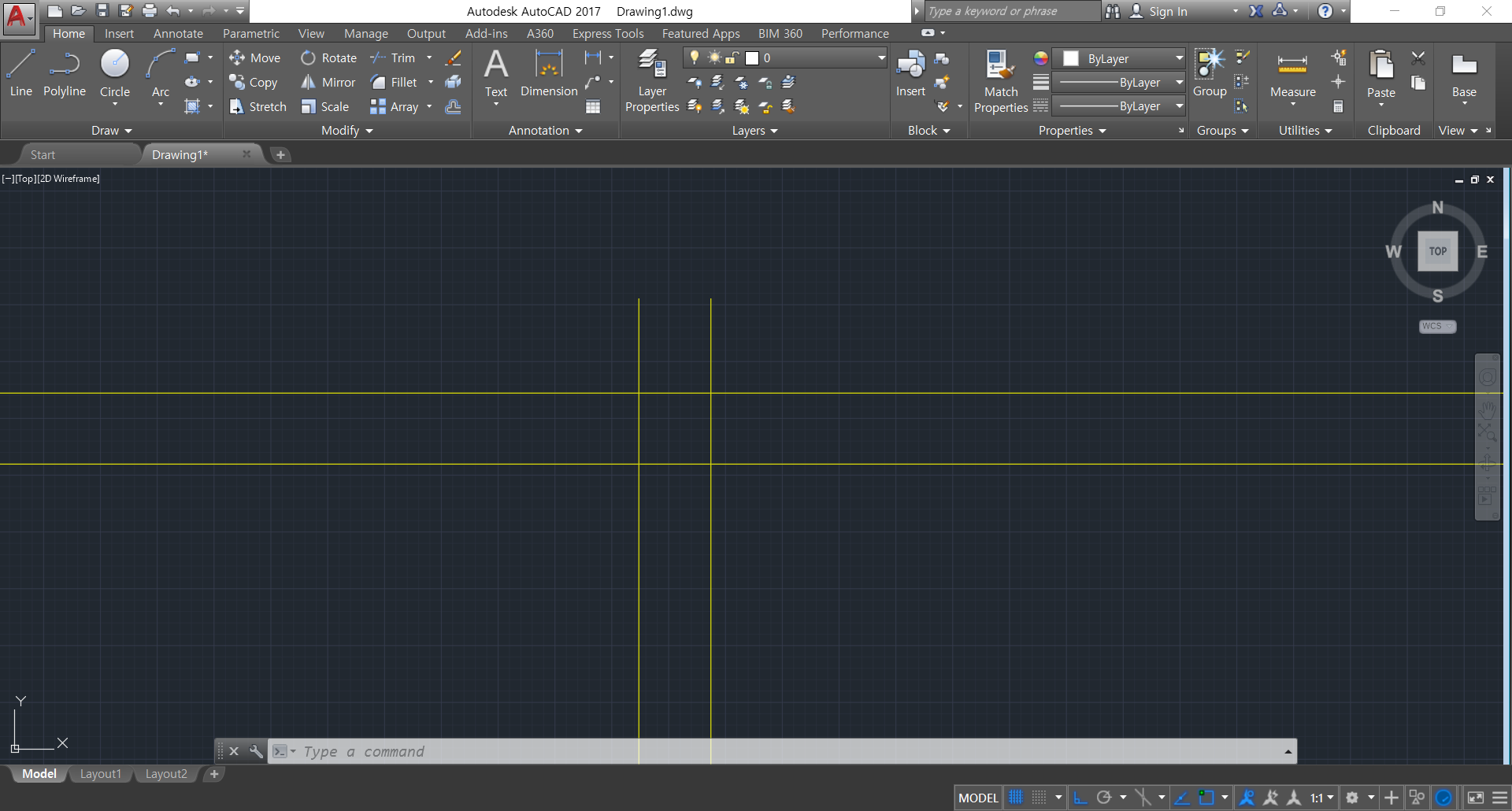

1. 위에 있는 선을 잘라주려합니다.



캐드 Trim 하기

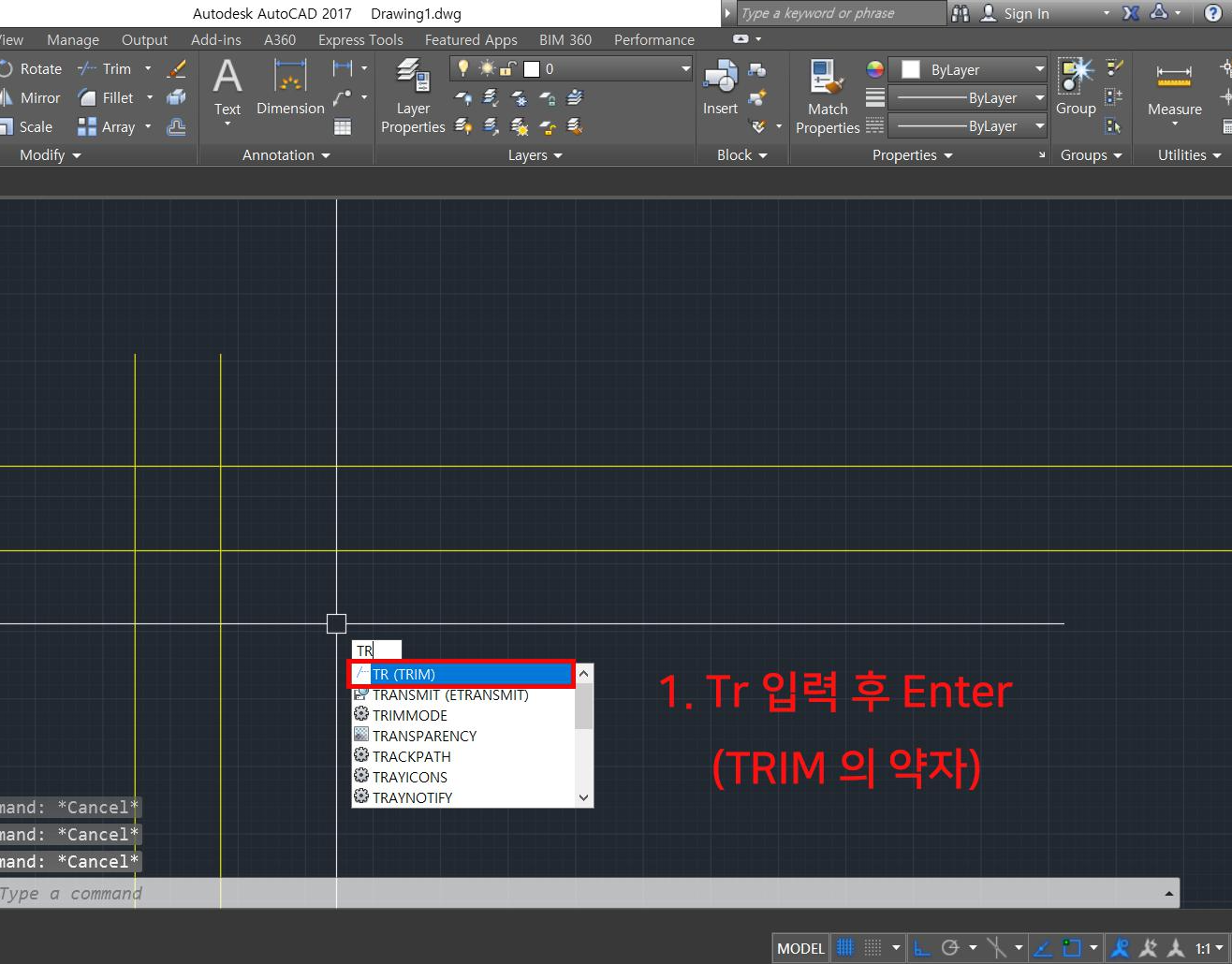

2. Tr (Trim) 입력 후 Enter 눌러줍니다.

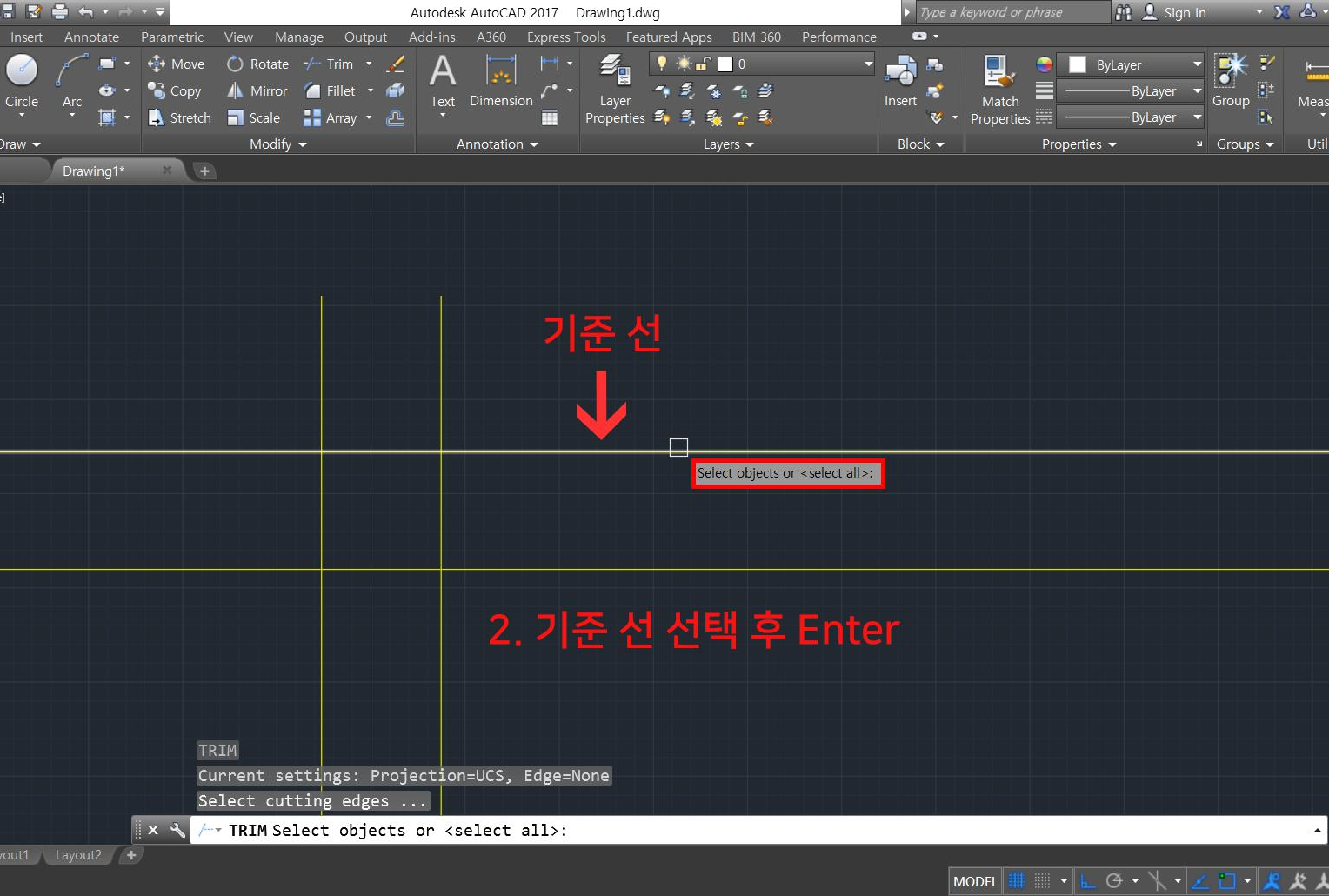

3. 자를 객체를 기준으로 할 기준선을 선택 한 후 Enter 눌러줍니다.









4. 기준점을 기준으로 자르려는 객체가 많다면 영역을 드래그 해줍니다. 혹은 클릭하여 객체를 지워줘도 됩니다.







2. 특별한 조건 없이 객체를 삭제하는 방법

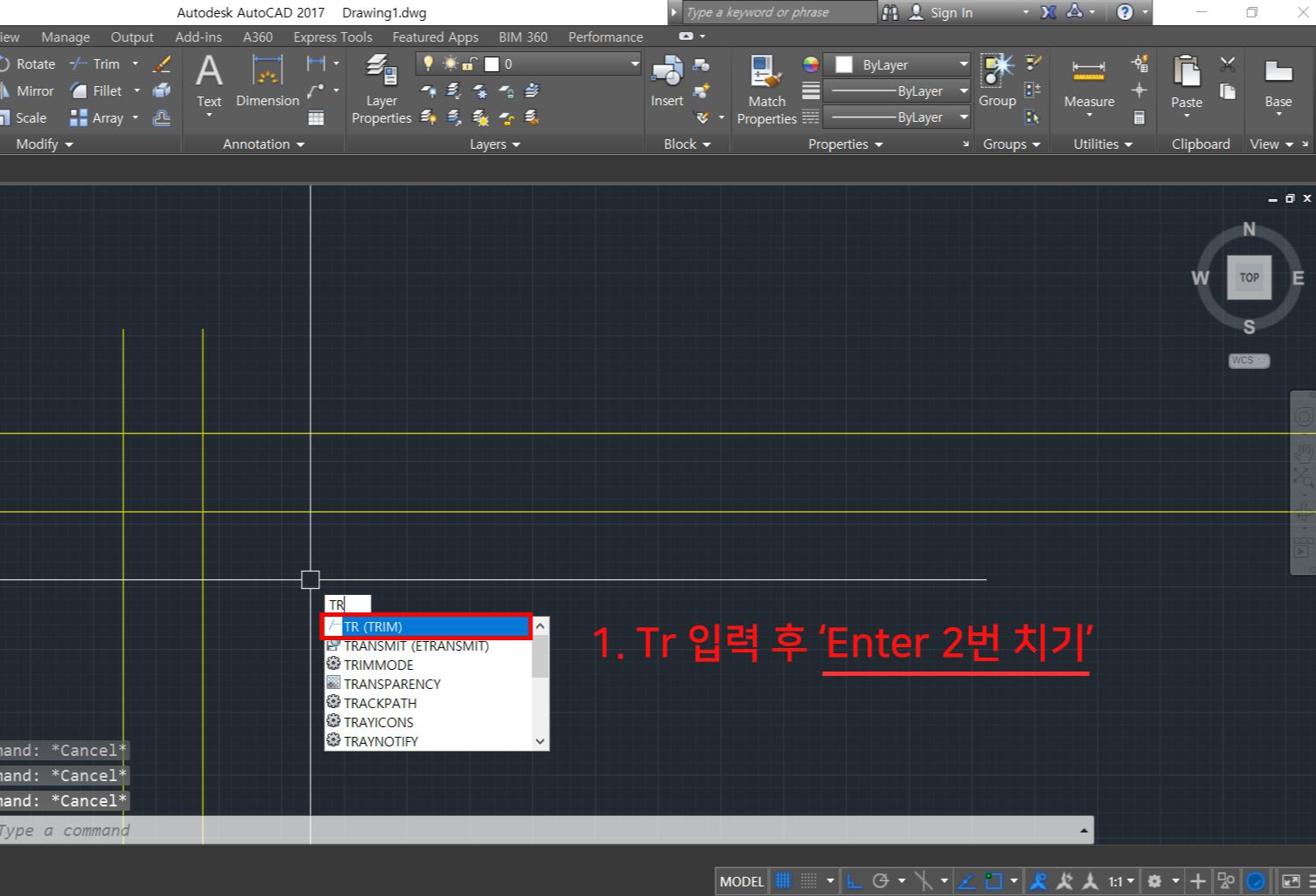

1. Tr (Trim) 입력 후 Enter 를 두번 눌러줍니다.

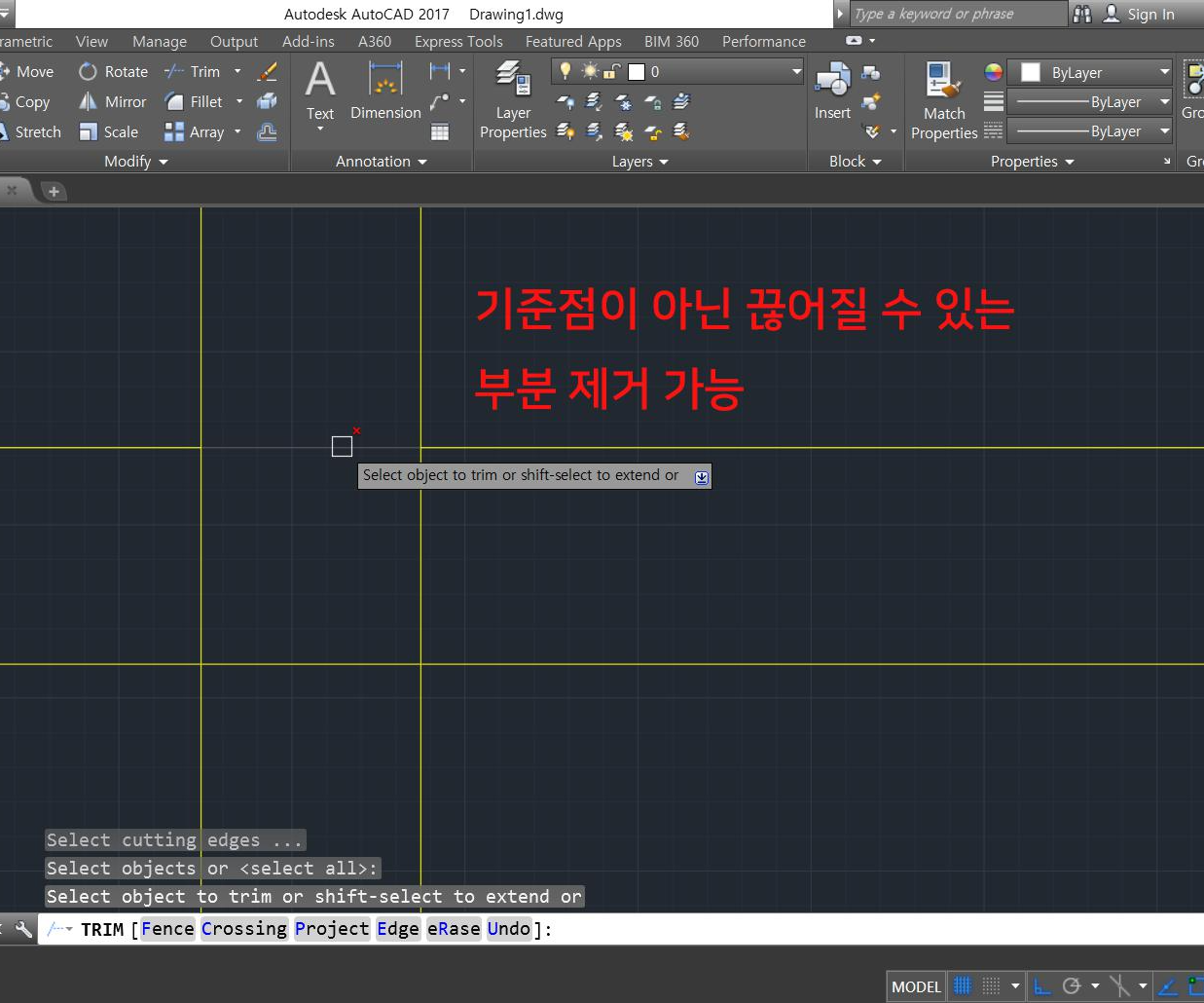

2. 기준점 필요없이 원하는 부분을 끊어내거나 지울 수 있습니다. (드레그하여 영역으로 삭제하거나 선택하여 삭제 가능)

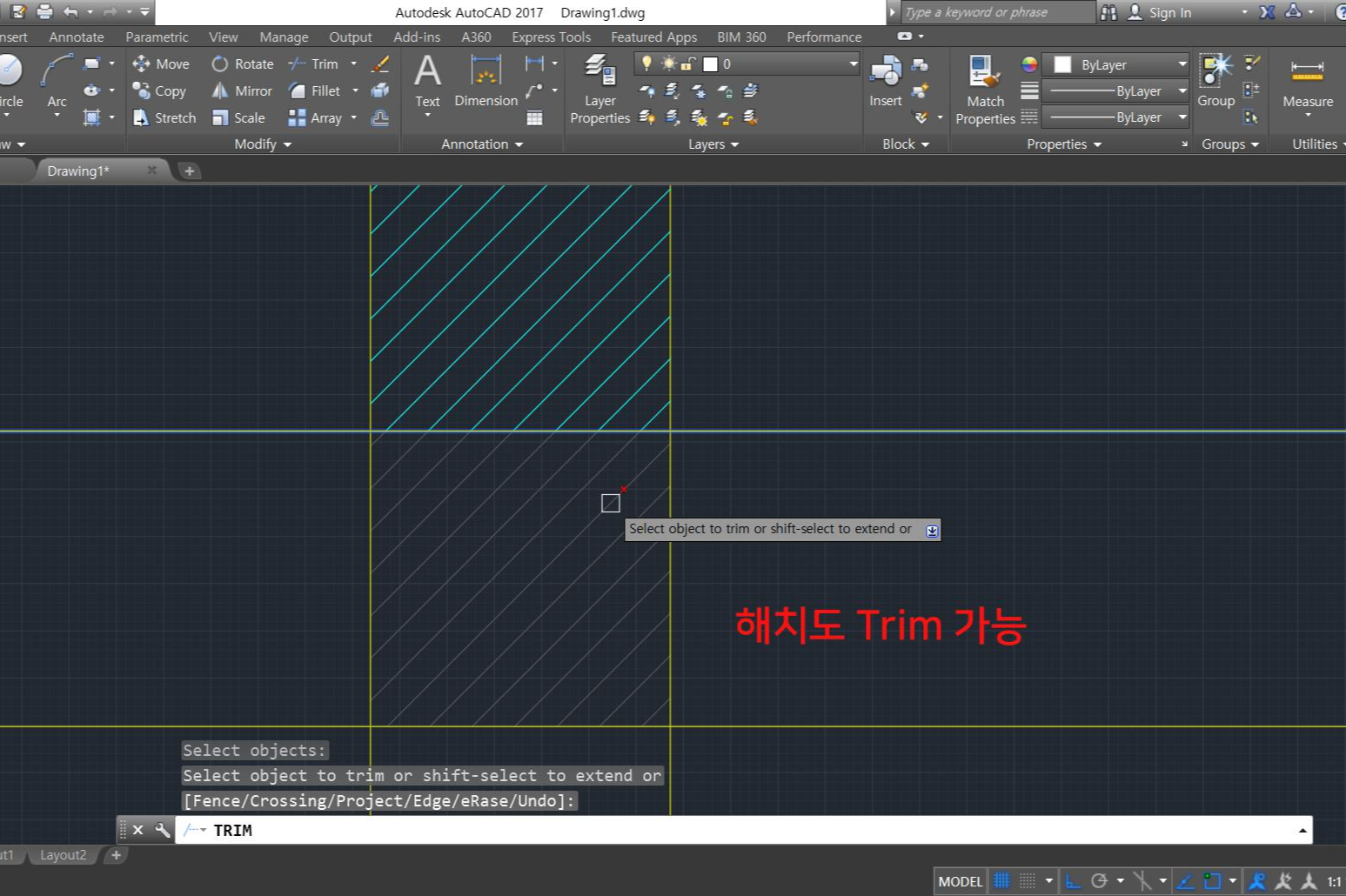

+ 추가로 해치도 두가지 방법으로 모두 Trim 이 가능합니다.









3. Trim 이 안될경우



혹시 선 자체가 한개의 오브젝트로 이미 분리되어져 있는 선을 삭제하려는건 아닌지 확인해 봅니다.

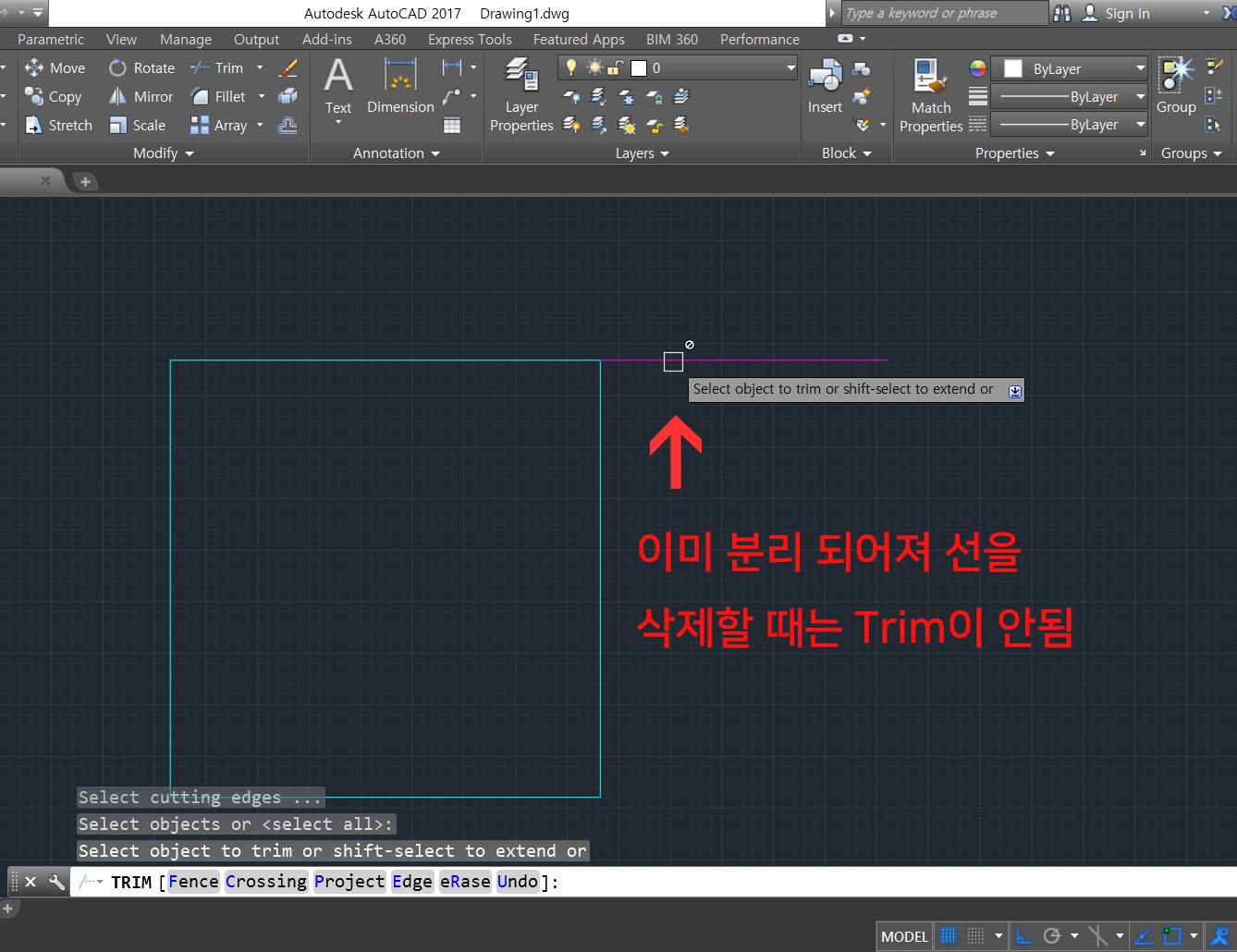

아래의 사진처럼 이미 분리되어 있는 선을 삭제하려 한다면 Trim 으로 되지 않습니다.
