[Auto Cad] 선을 연장하는 방법 (Extend 와 Stretch)

캐드 stretch 와 extend

캐드에서 선을 연장하는 방법에 대해 알아봅시다.

첫번 째로 Extend 입니다. 보통 선을 기준점까지 연장할 때 사용합니다.

두번 째로 Stertch 입니다. 특정 객체를 한꺼번에 늘이거나 줄일 때 사용합니다.





Extend 로 선 연장하기

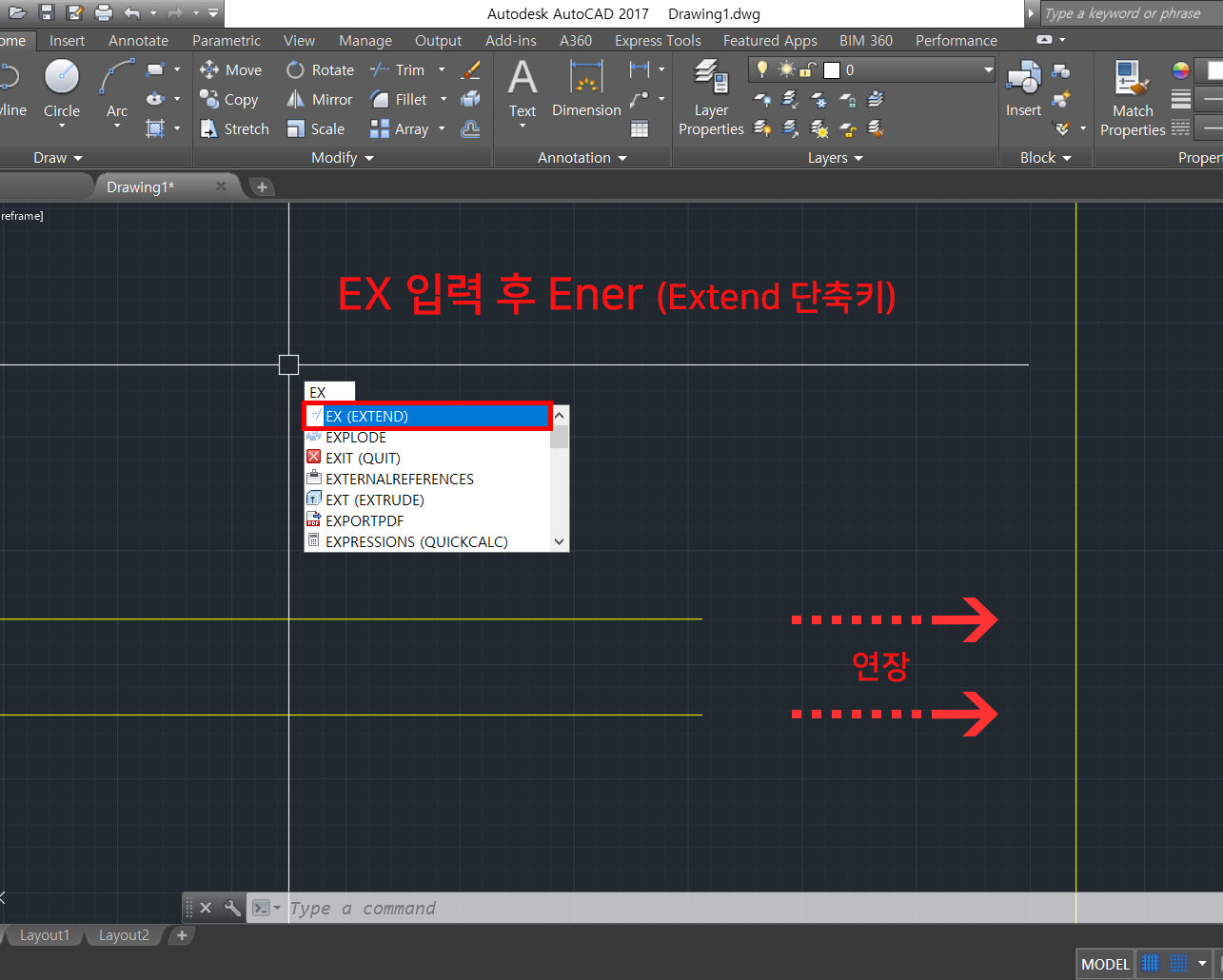

1. Ex (Extend) 입력 후 Enter



캐드 extend

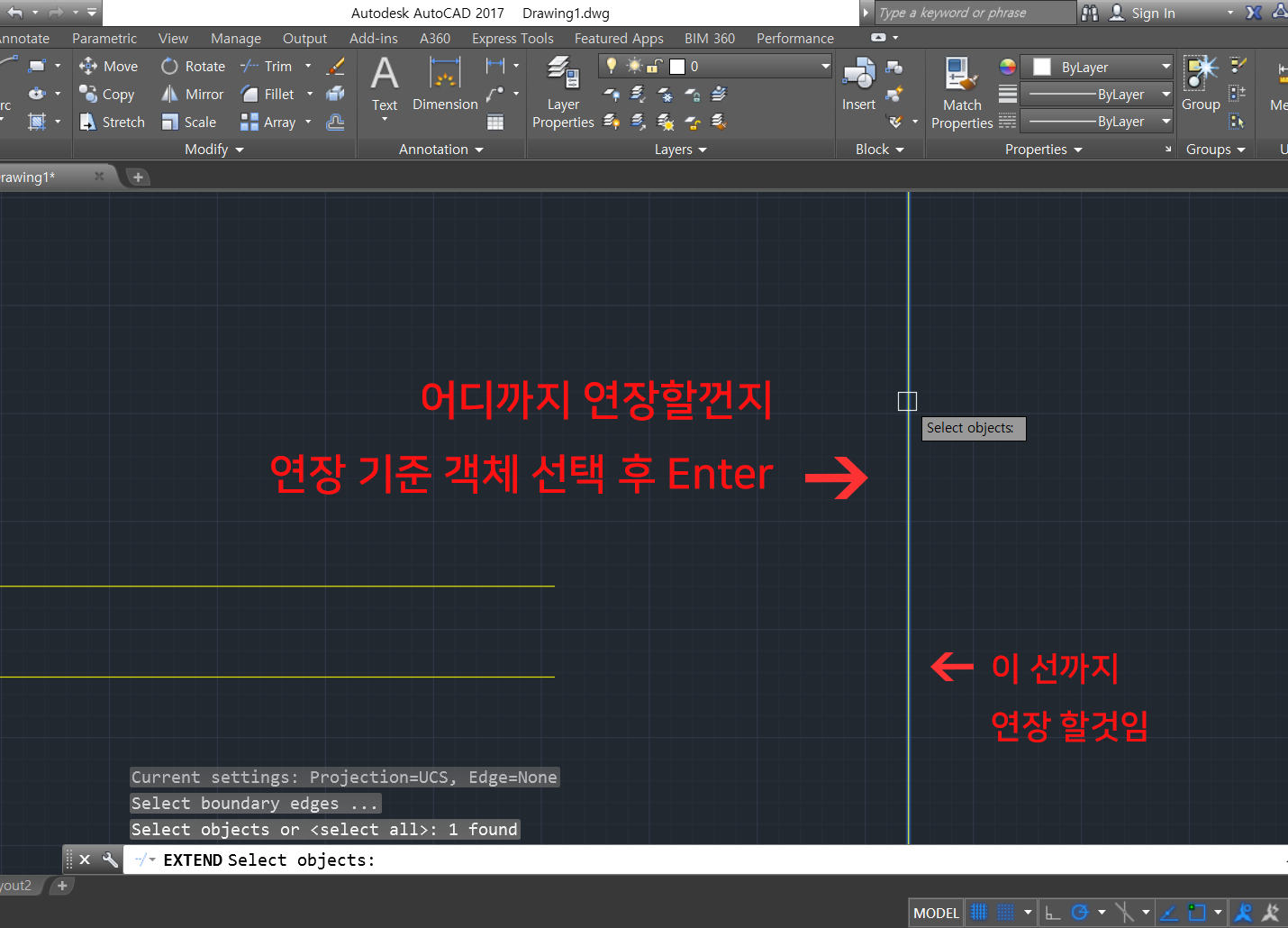

2. 해당 선을 어디까지 연장할 것인지, 연장 기준 선을 선택한 후 Enter를 입력합니다.



캐드 extend 로 선 늘리기







3. 연장할 객체를 클릭하거나 혹은 연장할 객체가 많다면 마우스로 클릭하여 영역을 지정해 주면 연장이 됩니다.







Stretch로 선 연장하기

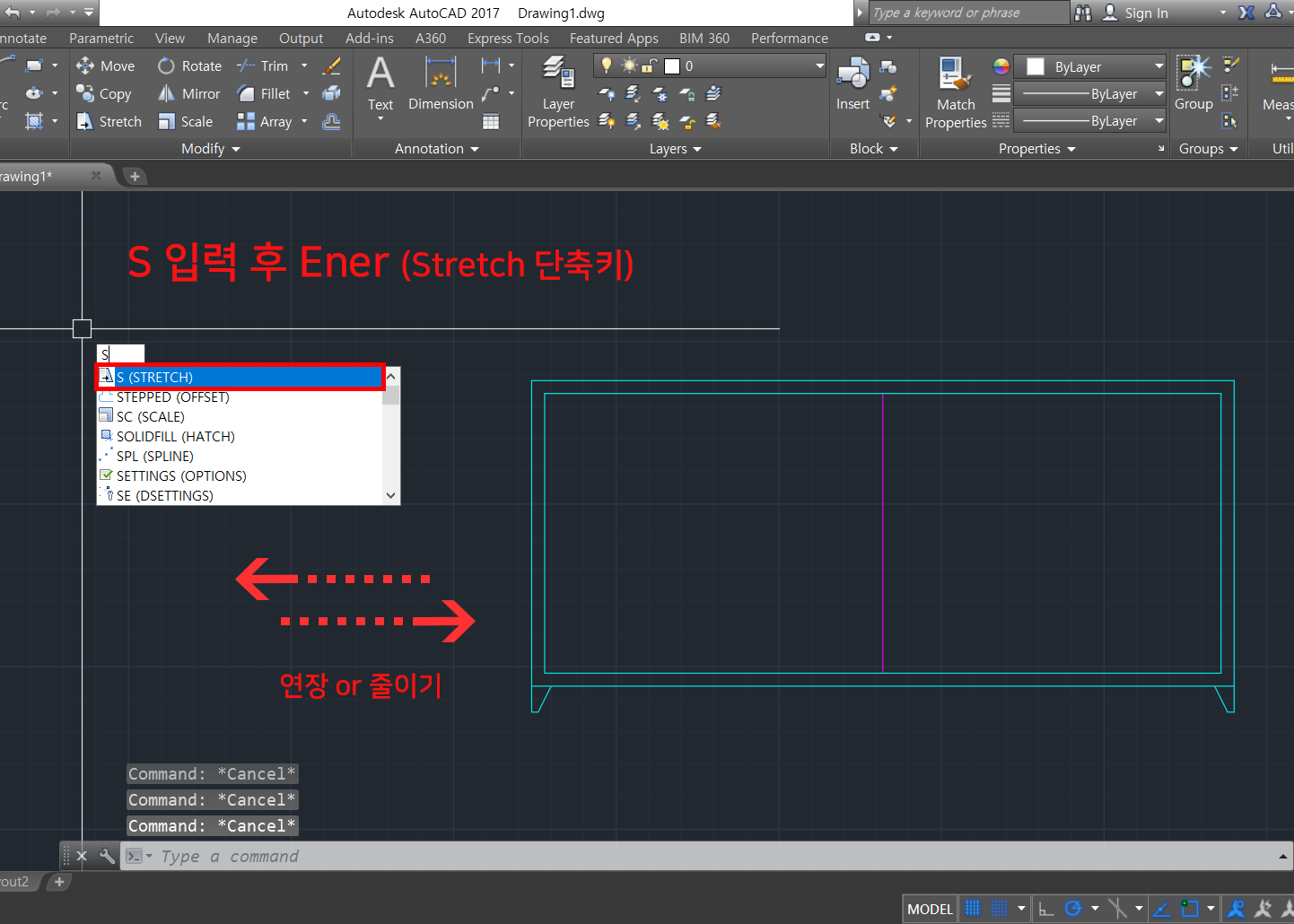

1. S 입력 후 Enter 입력합니다. 스트레치는 연장과 줄이기가 모두 된다는 특징이 있습니다.



캐드 stretch







2. 늘리거나 줄일 부분의 영역을 클릭으로 지정해준 후 Enter 칩니다.



캐드 stretch로 늘리기







3. 어디서 늘어날 것인지 이동될 첫 기준점을 클릭 해줍니다.

( 기준점 선택 후 늘리는 방법은 2가지가 있습니다 )

( 1. 첫 기준점을 선택 후 두번 째 기준점을 선택하는 방법 -> 번호 3-1로 )

( 2. 첫 기준점을 선택 후 늘릴 값을 입력하는 방법 -> 번호 3-2로 )

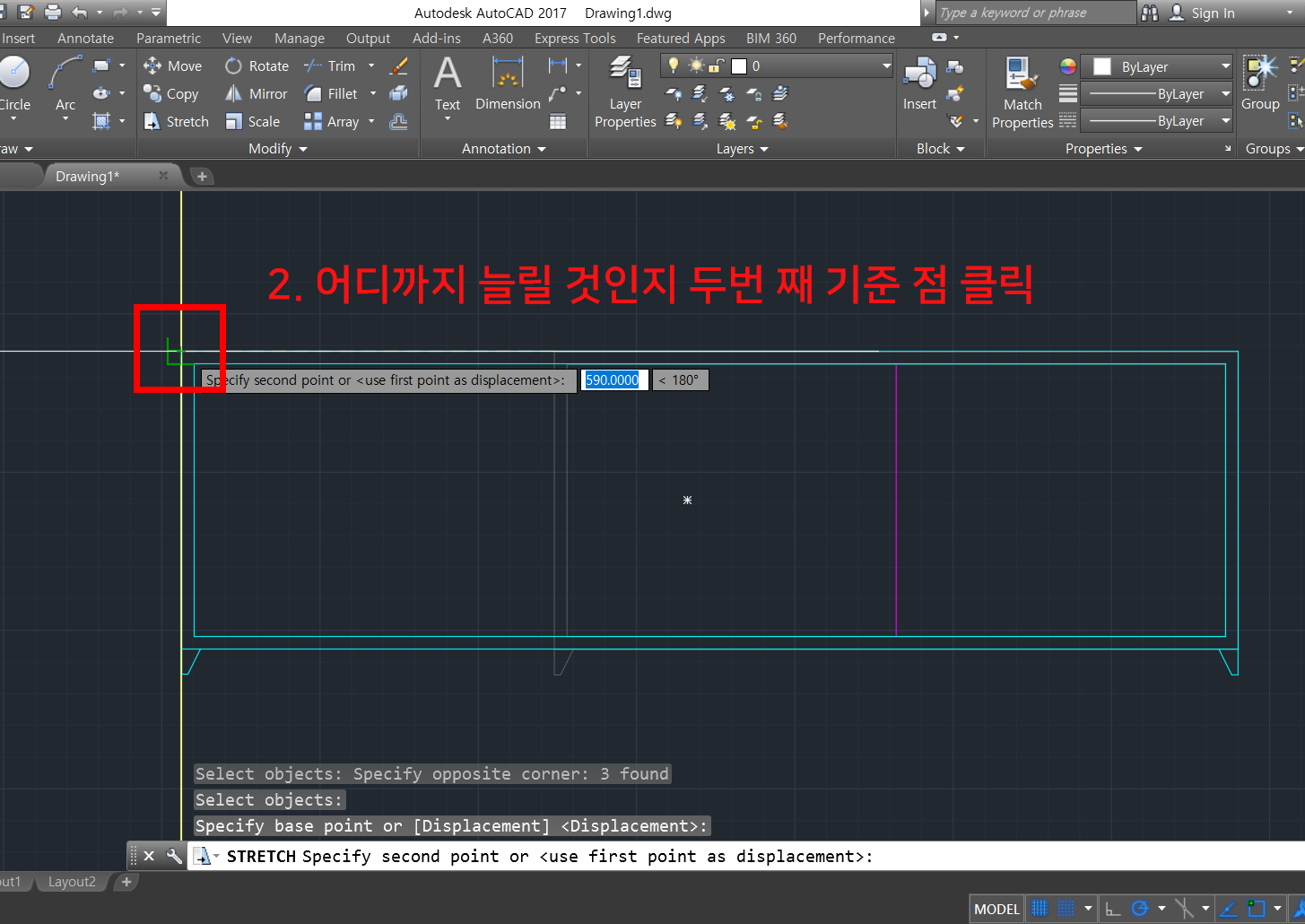

3-1. 선까지 늘리려합니다. 어디까지 늘릴 것인지 두번째 기준점을 클릭해주면 객체가 늘어납니다.

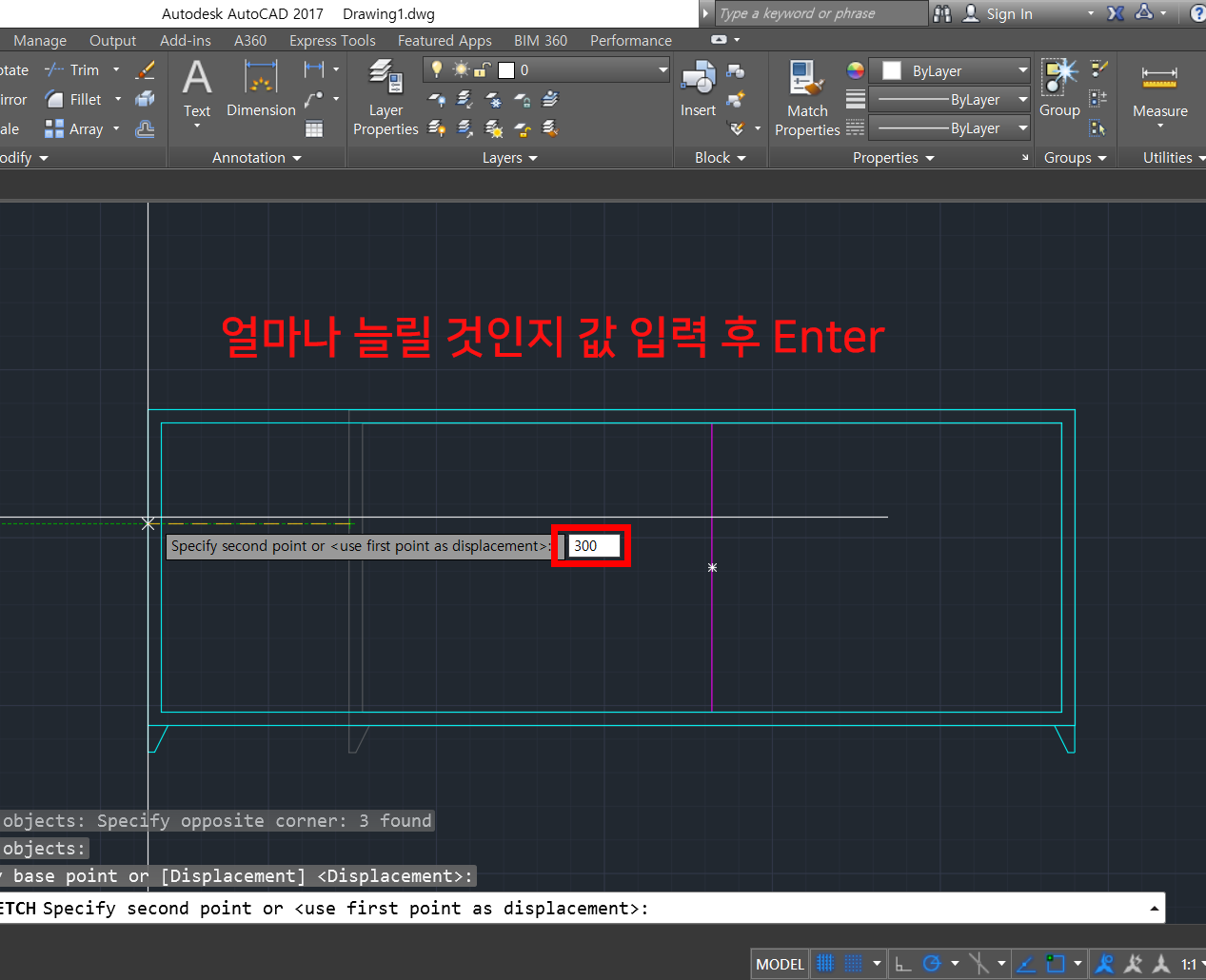

3-2. 얼마나 늘릴 것인지 값을 입력한 후 Enter 를 입력하면 연장이 됩니다.

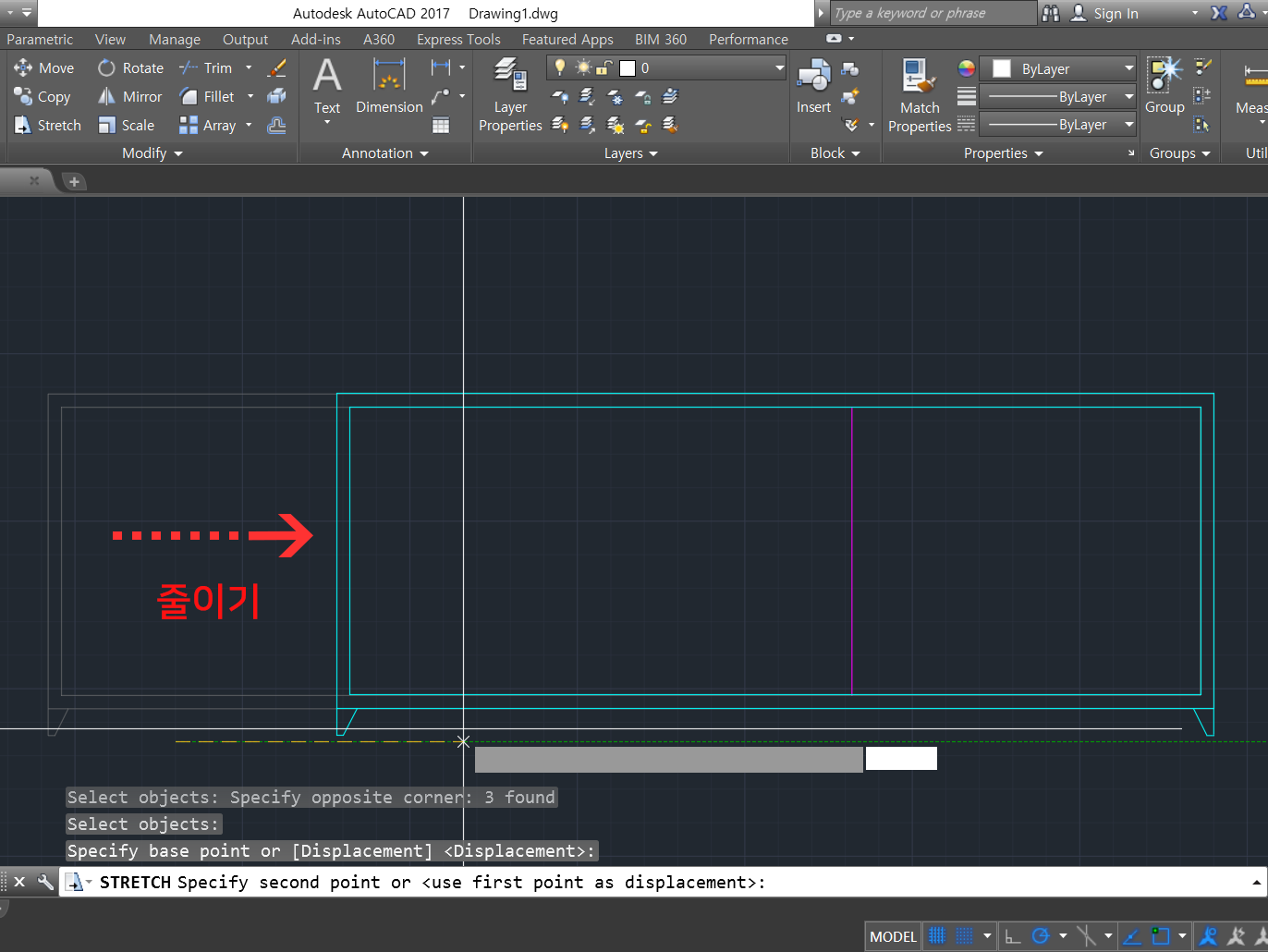

4. 연장 뿐만 아니라 줄이기도 가능합니다.
