[Sketch Up] 스케치업 섹션(Section) 도구로 단면 절단하기

스케치업에서 단면을 만드는 방법과 단면설정에 대해 알아봅시다.

아래 3가지 내용에 대해 설명드리겠습니다.

1. 섹션도구에 대한 것

2. 단면 방향 반전시키기

3. 해당 단면 활성화하기

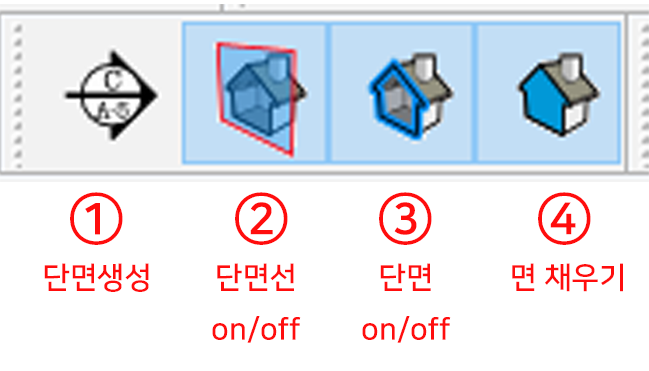

1. 먼저, 스케치업 상단 탭에 아래와 같은 아이콘이 섹션에 대한 도구입니다.

① 단면을 생성 및 추가합니다.

② 면을 어디 방향으로 자른건지 보여주는 안내면을 ON/OFF 합니다.

③ 단면 생성을 ON/OFF 합니다.

④ 벽과 같은 부분의 면을 자동으로 채워줍니다.



단면 생성하기

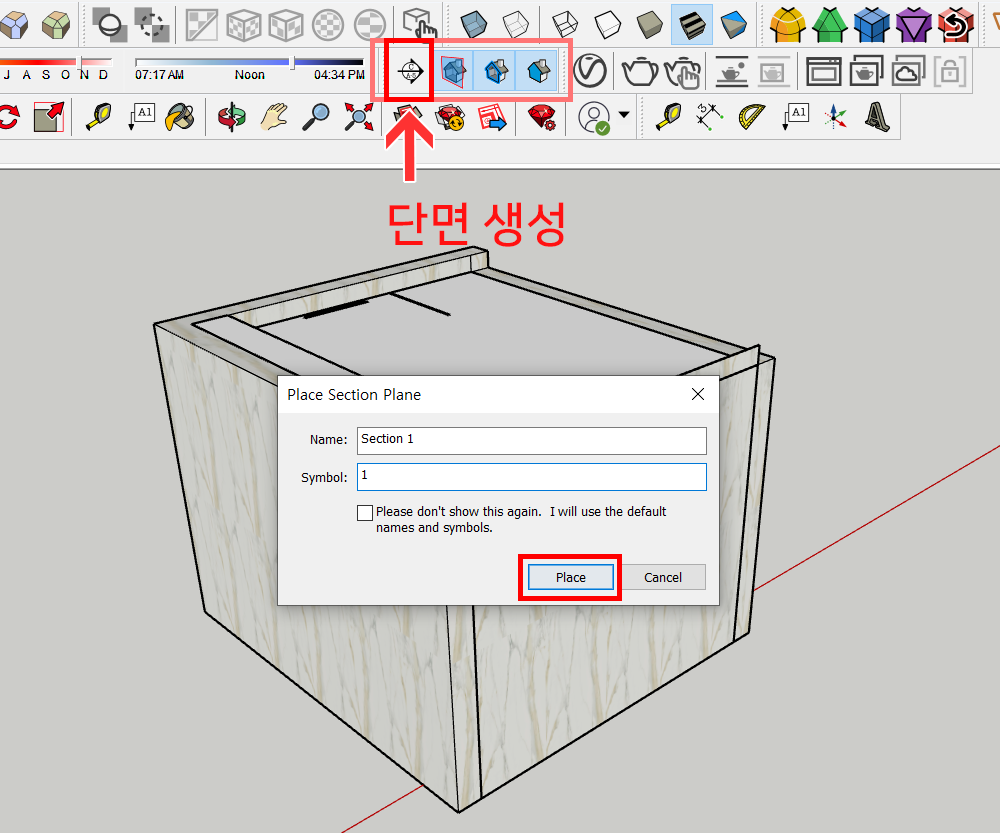

1. 첫번째 아이콘을 누르면 단면이 생성되며, 해당되는 이름을 지정한 후 만들어줍니다.

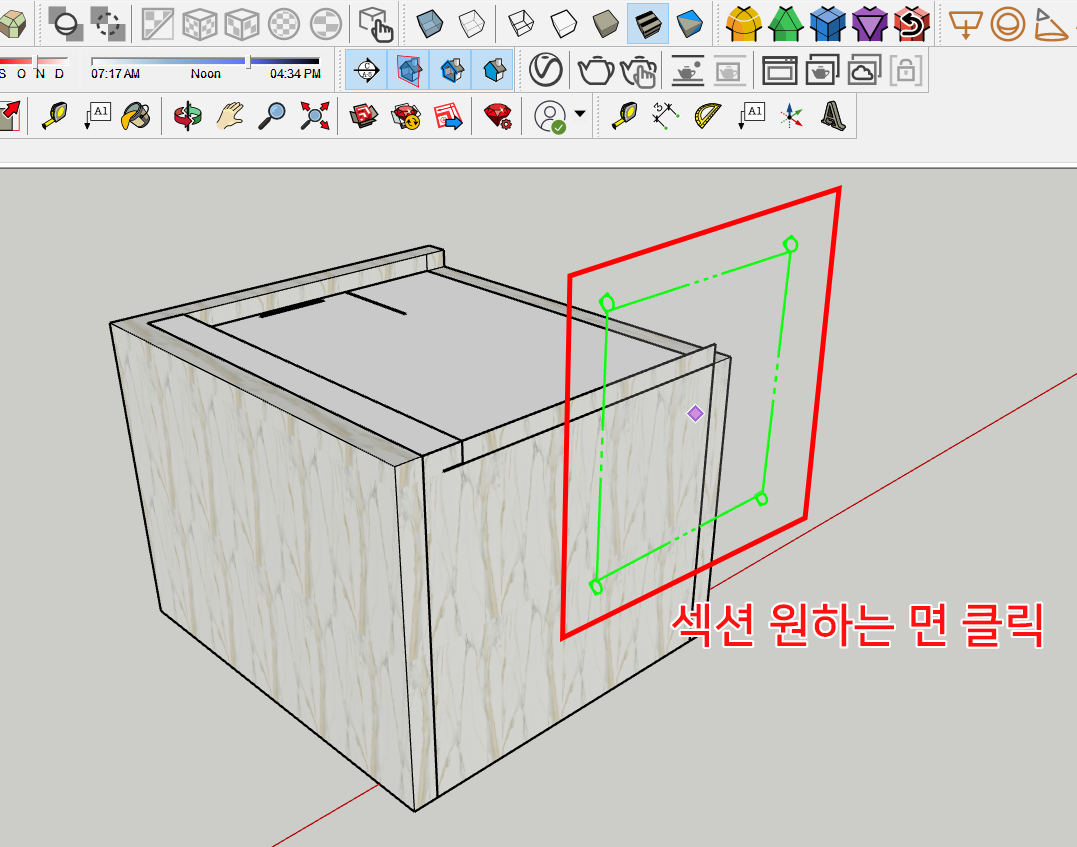

2. 자르고 싶은 면에 클릭합니다.





3. 단면이 생성되었습니다.







섹션 안내면 숨기기/ 보이기

두번째 아이콘을 클릭하면 섹션 안내면이 사라집니다.







단면 자르기 ON / OFF

세번째 아이콘을 누르면 단면이 잘리지 않습니다. 다시 클릭하면 단면이 잘립니다.

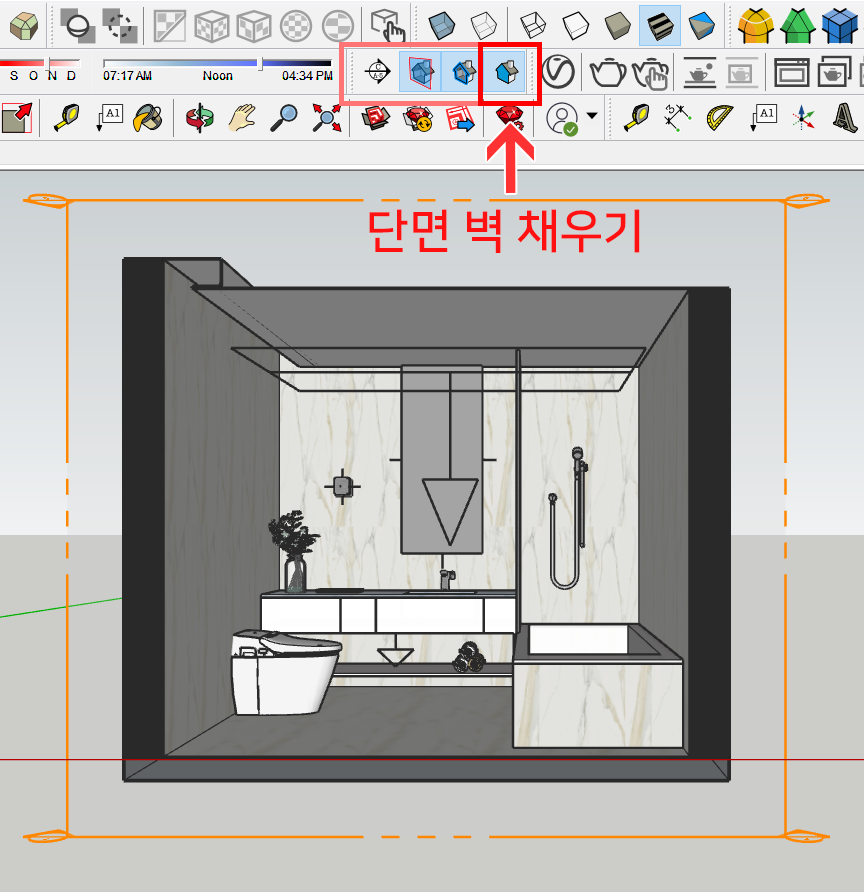

단면 벽 채우기

네번째 아이콘을 클릭해줍니다. 벽이 채워졌습니다.









단면 설정

오른쪽 마우스를 클릭 후 Reverse 를 클릭하면 자르는 방향이 반대로 바뀌게 됩니다.





Rotate 또한 가능하여, 사선으로 자르기가 가능합니다.







해당섹션 활성화하기

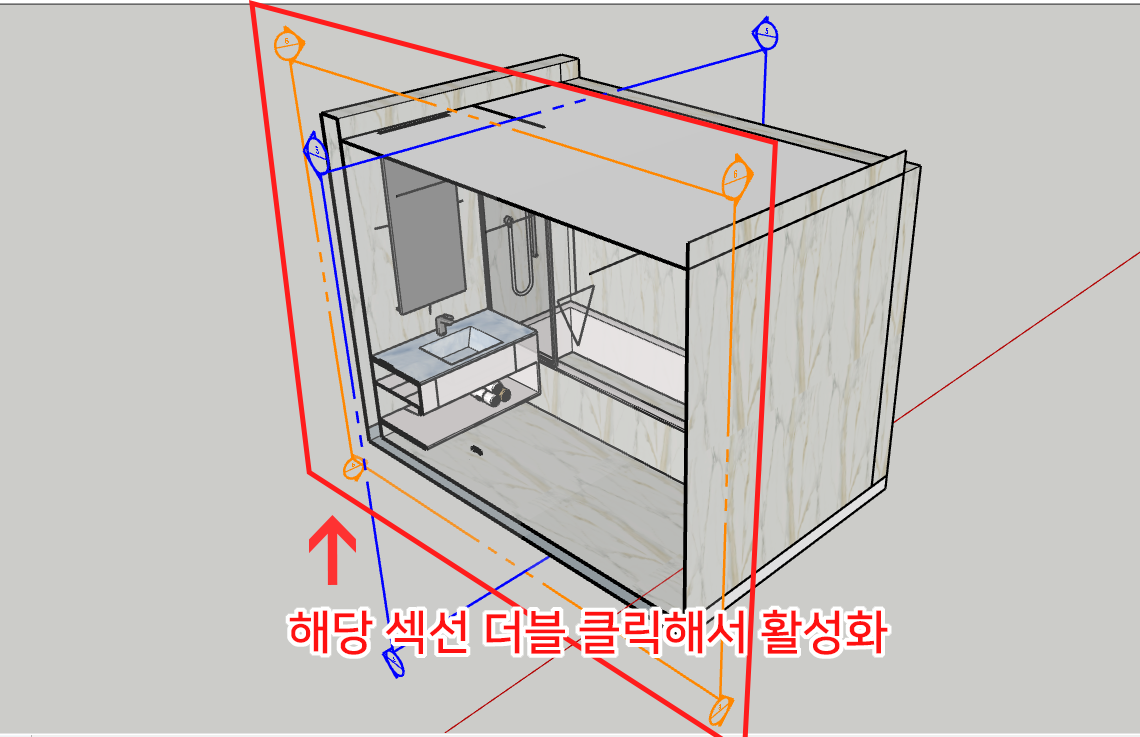

섹션이 여러개 있습니다. 해당 섹션을 더블클릭하면 하나의 단면이 활성화 됩니다.
