캐드 해치그리기 (feat.2가지 방법)(+Assocoative)

by Key_mean 2020. 11. 10.

해치를 그리는 방법에는 2가지가 있습니다.

선을 선택하는 방법영역을 선택하는 방법.

선을 선택할 때는 간단한 객체에 해치를 채울 때(시간이 적게걸림),

영역(내부)을 선택하는 것은(처리 시간이 오래걸림) 복잡한 객체에 해치를 채울 때 사용합니다.





폴리라인 선택해서 해치 만들기 (Select)

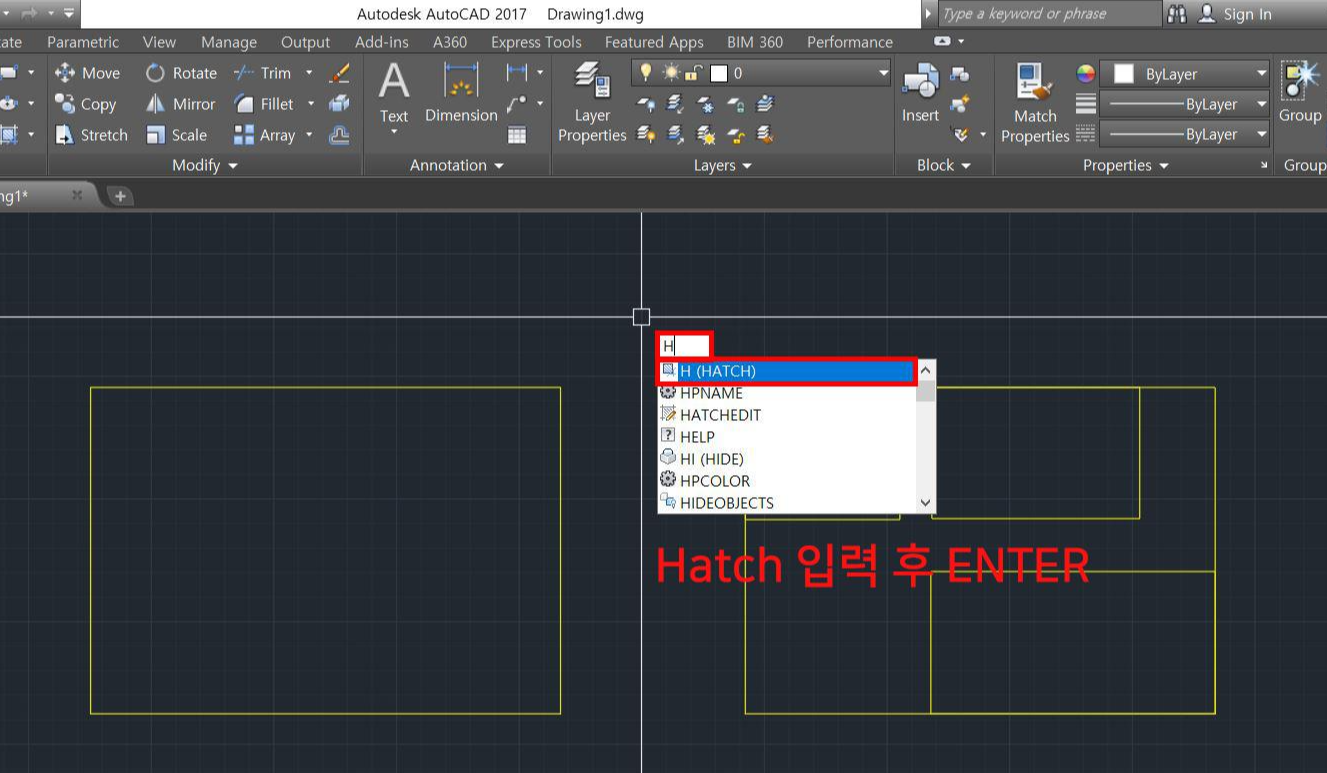

1.  단축키 H 를 입력합니다.

Hatch 입력해줍니다
Hatch 입력해줍니다

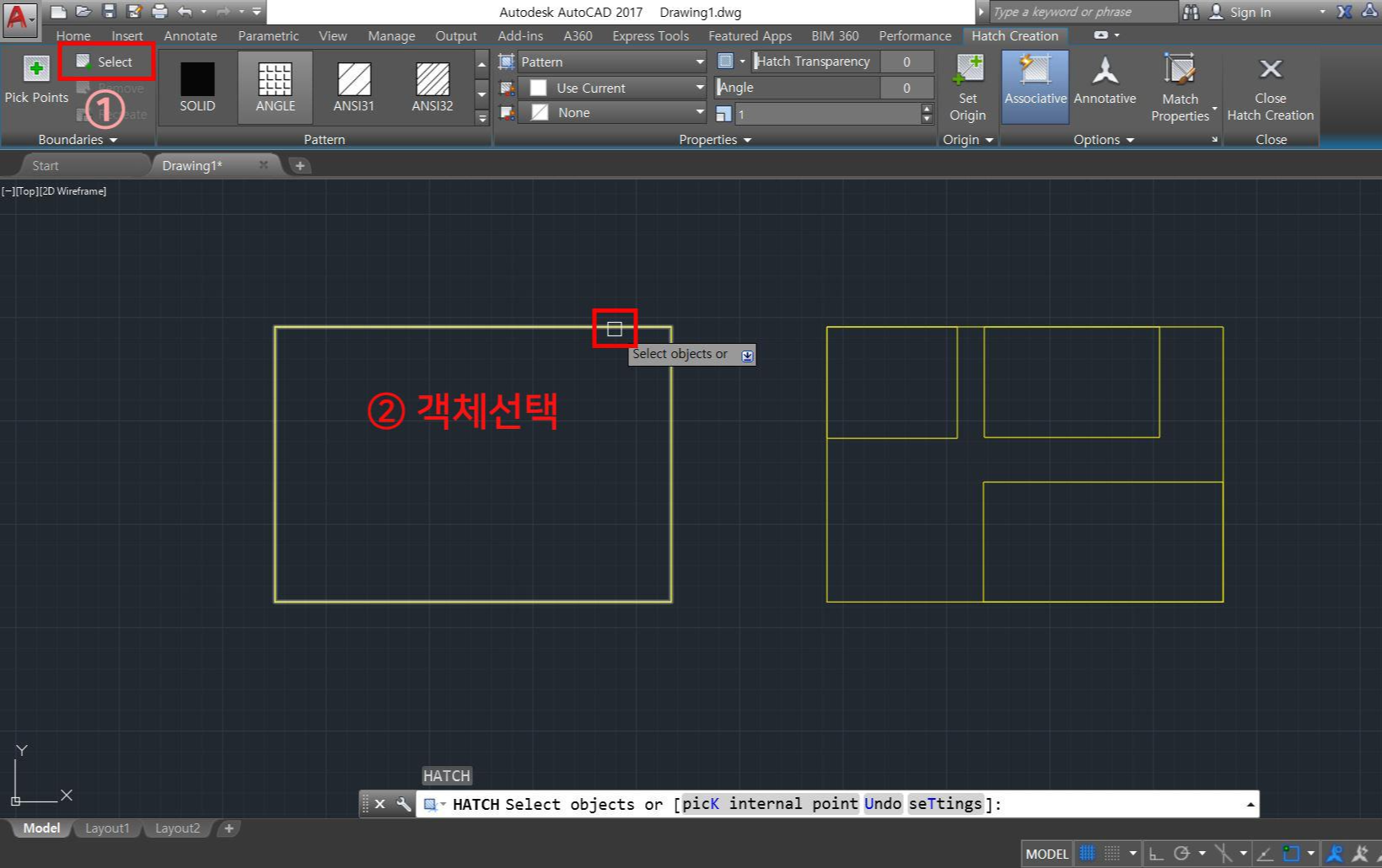

2. 상단 탭의 Select 를 선택한 후 객체를 선택하면 해치가 채워집니다.

해치하기 위한 객체 선택
해치하기 위한 객체 선택







내부의 영역 중 한곳 클릭하여 해치만들기 (Pick Points)

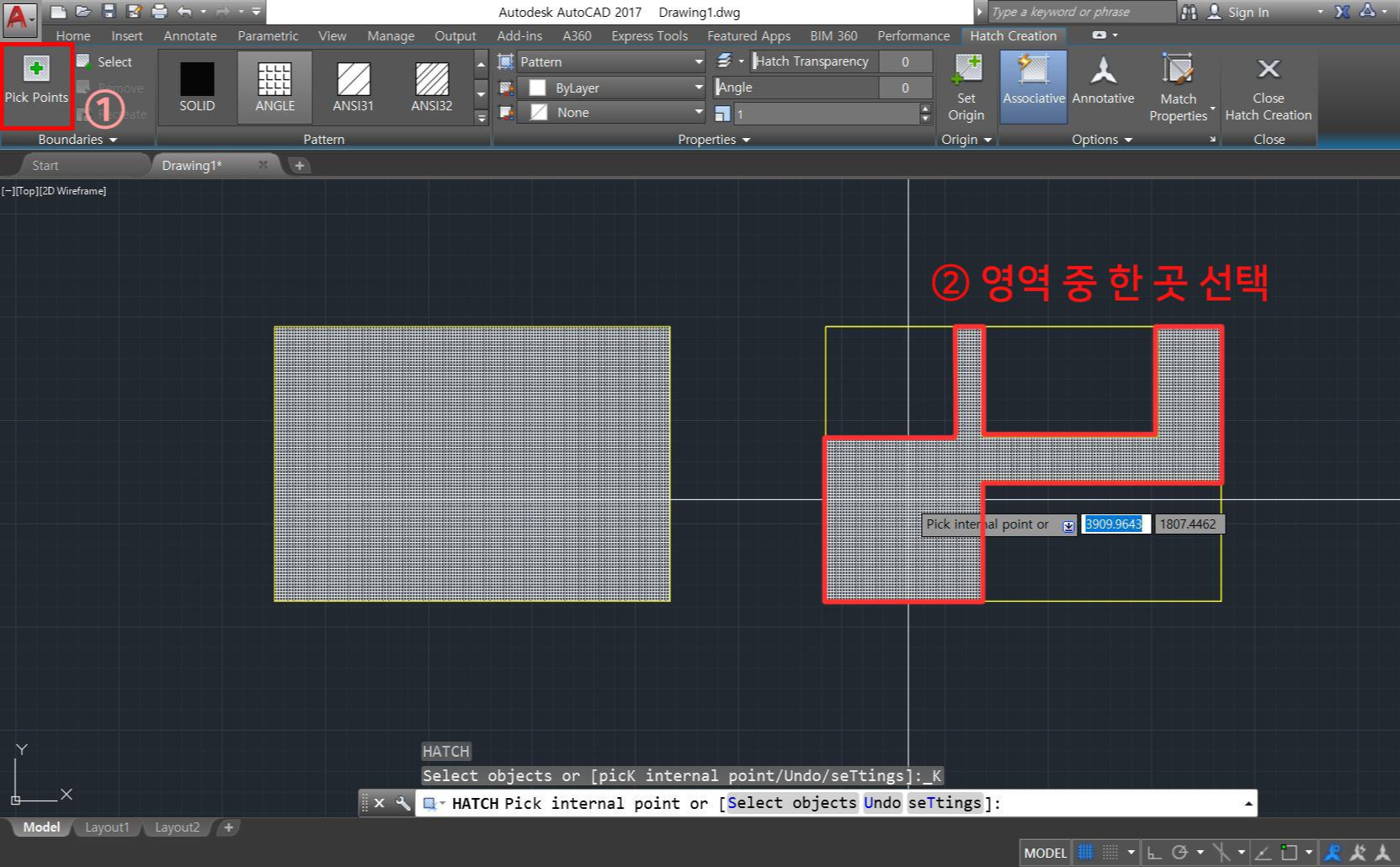

3. 상단 탭의 Pick Point 를 선택한 후 해치가 들어갈 영역 중 한 곳을 클릭하면 해치가 채워집니다.

이때 선이 어딘가 연결되어 있지 않다면 해치가 채워지지 않습니다.

(A close Boundary could not be determined 라는 창이 뜹니다)

해치 영역을 선택
해치 영역을 선택

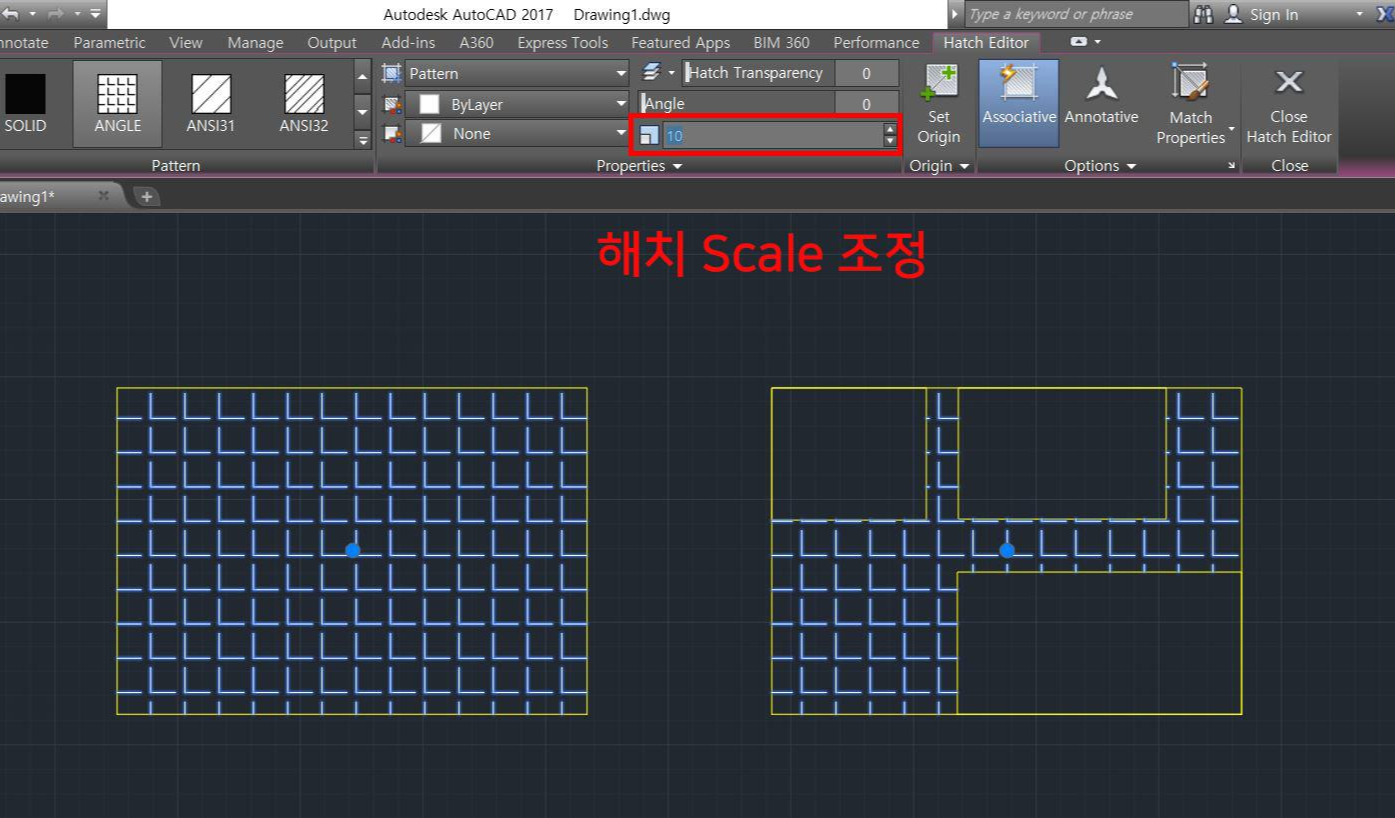

4. 해치 스케일을 조정하면서 해치 크기를 조정해줍니다.

해치 스케일 조정
해치 스케일 조정






해치에서 Assocoative란? 선과 해치를 연관시킨다는 뜻입니다.

Assocoative가 켜져 있는 상태에서 선이 늘어나면 해치도 자동으로 길어집니다.

Assocoative가 켜져있는 것을 끄는 것이 가능하지만, 끈것을 키는 것을 불가능합니다.

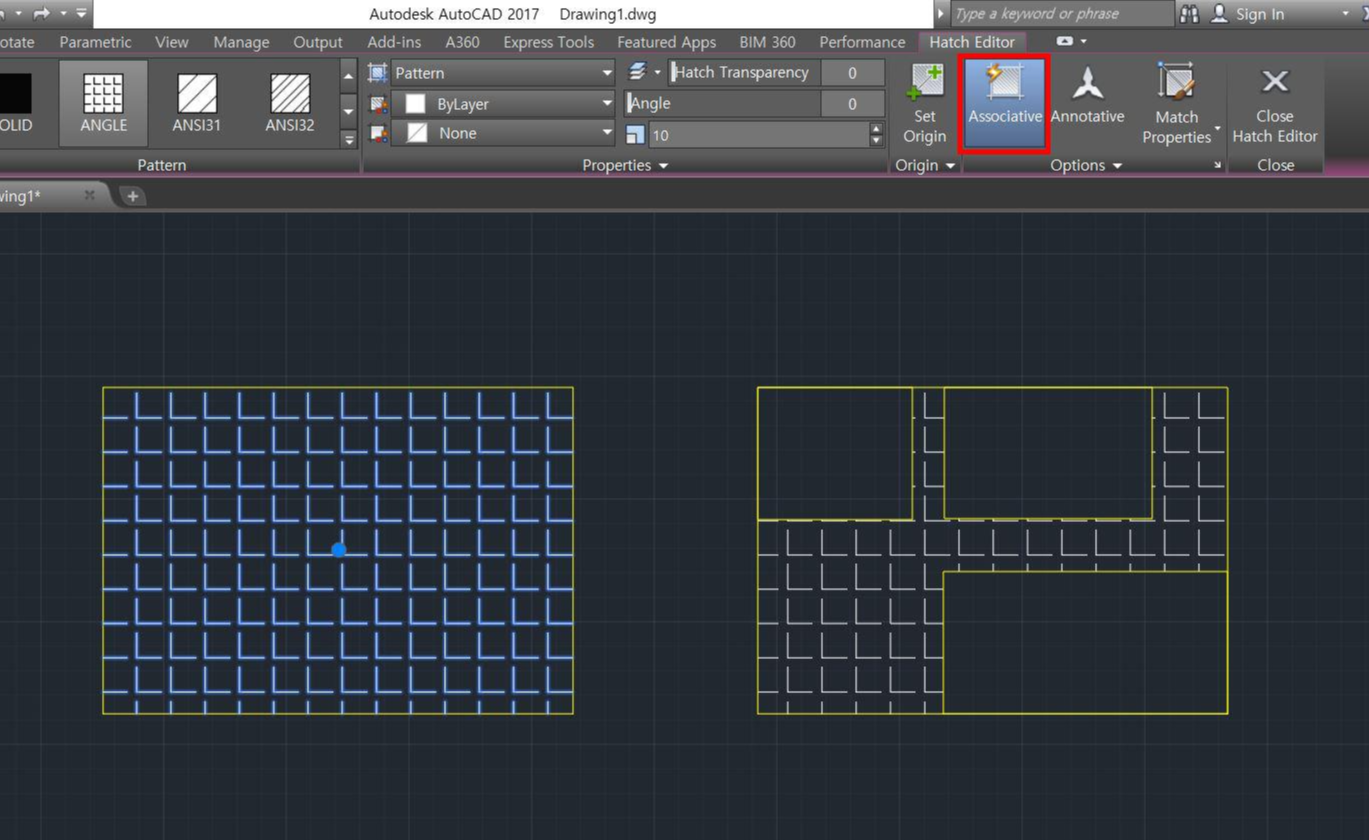

5. Assocoative 가 켜져 있습니다.

해치 Assocoative 켜짐
해치 Assocoative 켜짐





6. Assocoative 를 꺼줍니다.

해치 Assocoative 꺼짐
해치 Assocoative 꺼짐





7. 객체가 늘어날때 Assocoative가 켜져 있으면, 해치가 자동으로 늘어납니다.

Assocoative가 꺼져있는 것해치가 따라오지 않습니다.

해치 Assocoative 선과 연관성
해치 Assocoative 선과 연관성
