캐드 곡선 그리기 2가지 방법 (SPL, PL)

by Key_mean 2020. 11. 14.

캐드 상에서 곡선을 그리는 2가지 방법에 대해 얘기하고자합니다.

폴리라인으로(PL) 그리는 것과 스플라인(SPL)으로 그리는 것이 있습니다.

스플라인(SPL)은 보다 부드러운 곡선을 그리는데 유용합니다.






폴리라인 (PL) 그리기

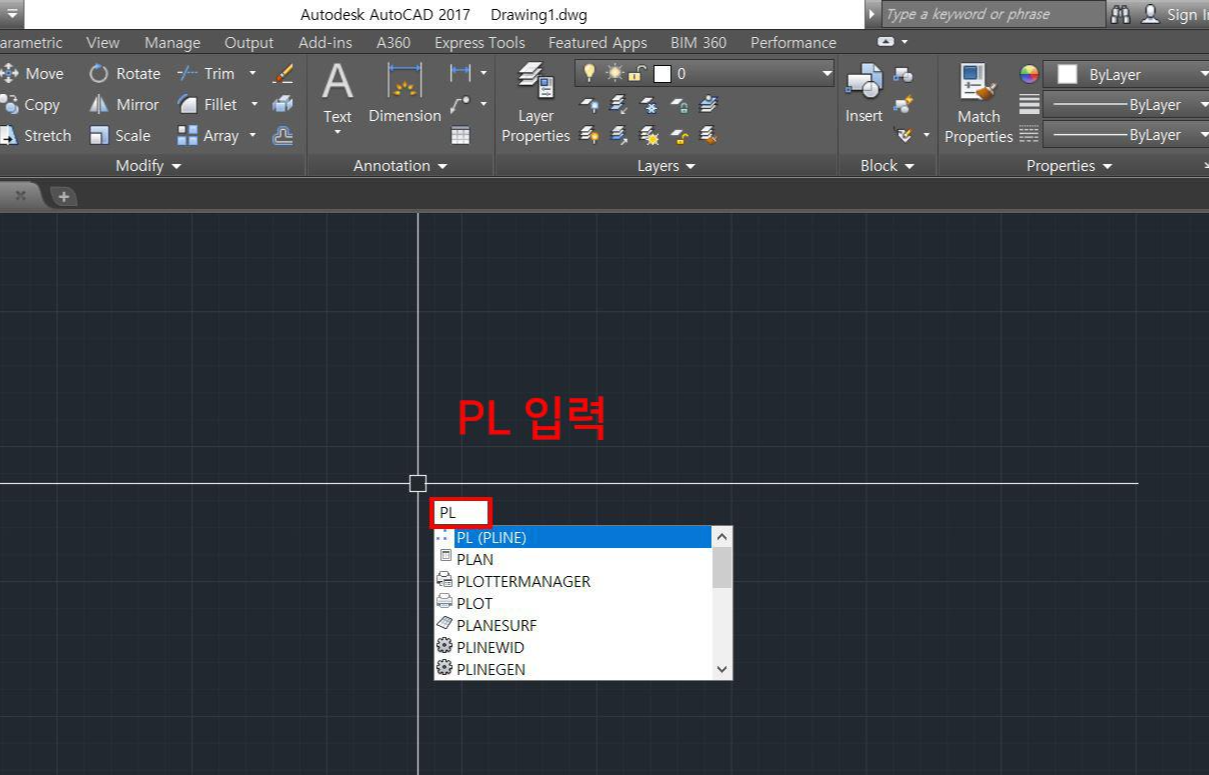

1. PL 입력해줍니다.

캐드 PL입력
캐드 PL입력

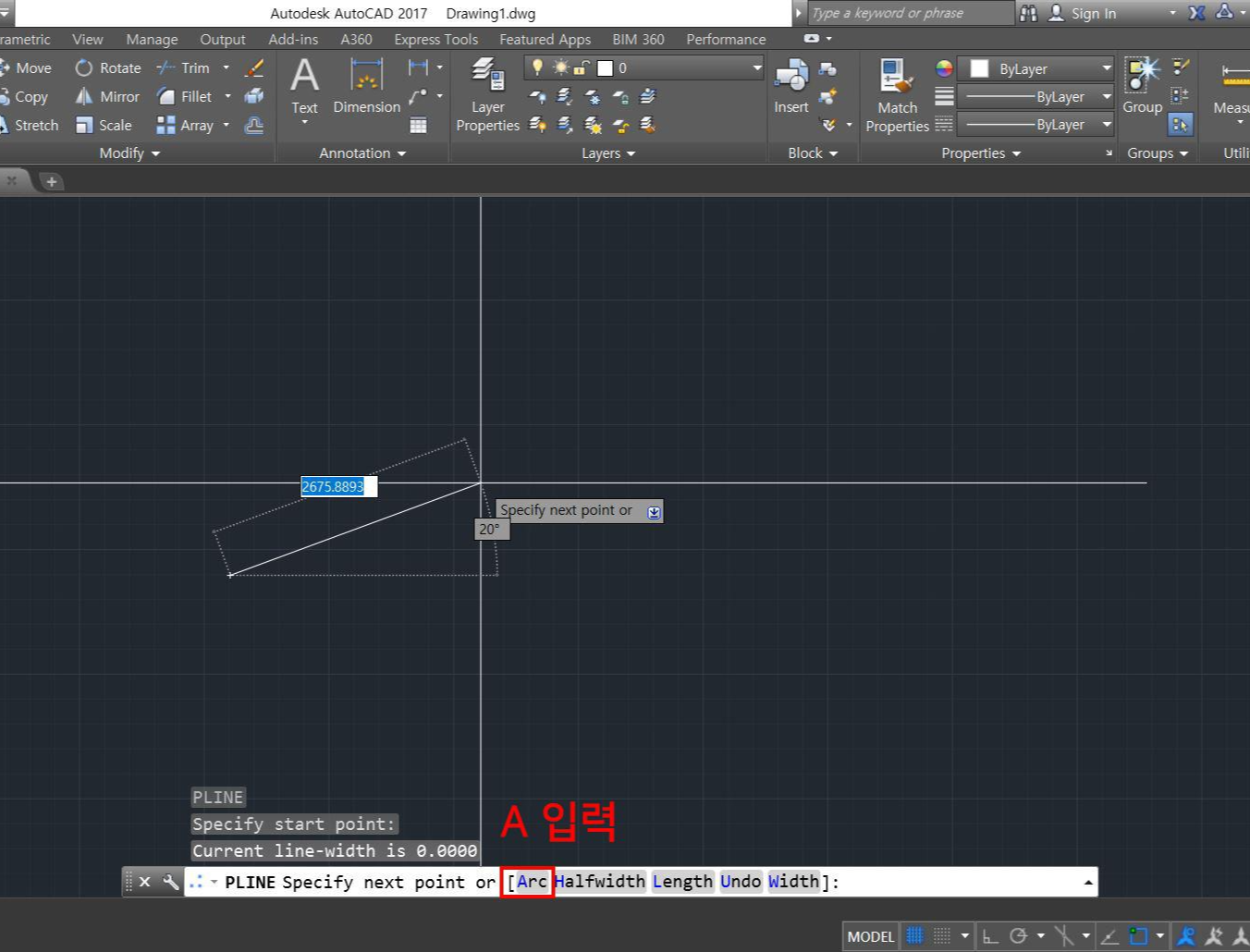

2. 직선으로 그려지기 때문에  A를 눌러줍니다.

캐드 폴리라인 arc입력
캐드 폴리라인 arc입력

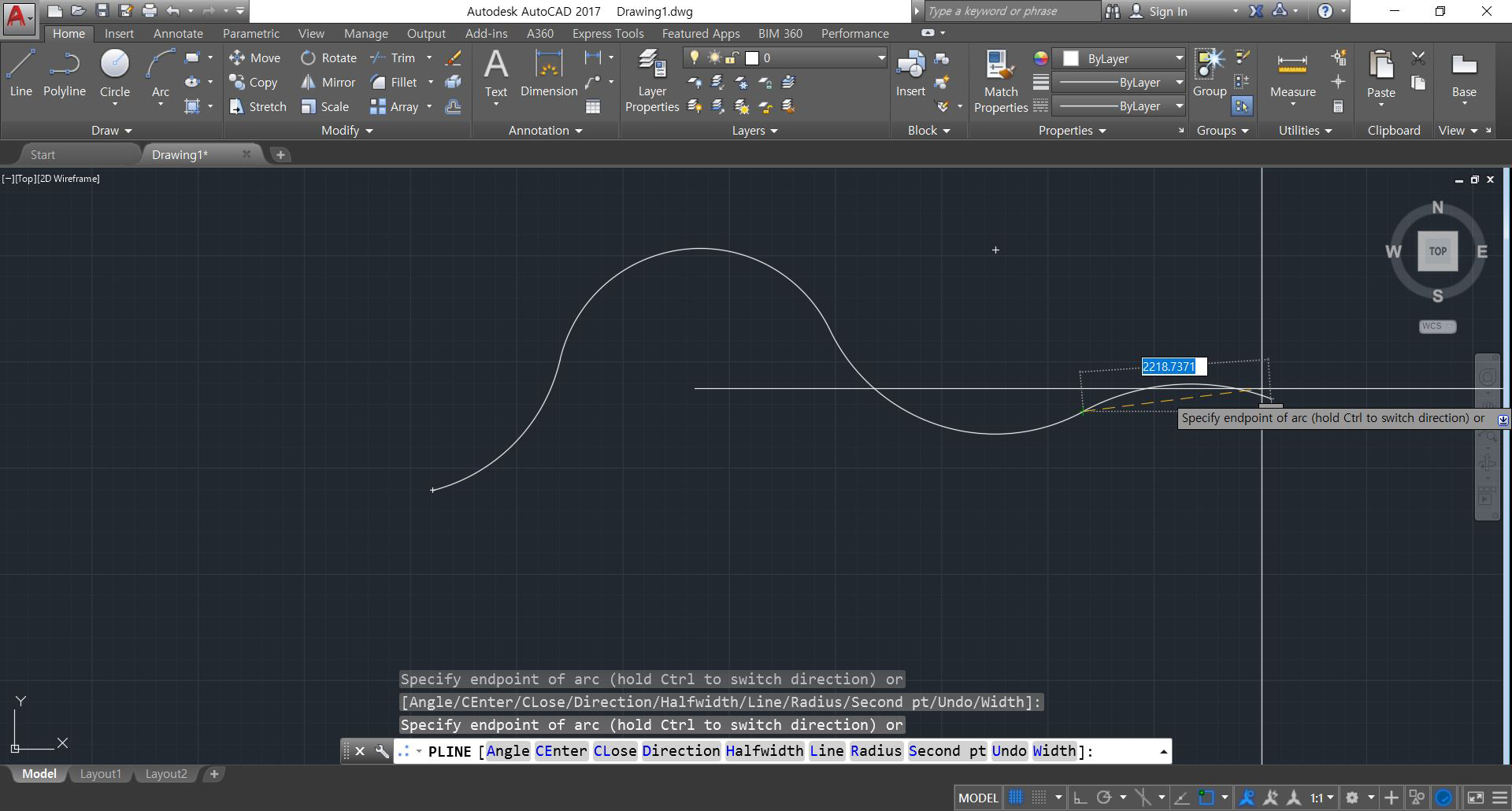

3. 곡선을 그려줍니다.

캐드 폴리라인 그리기
캐드 폴리라인 그리기








스플라인 (SPL) 그리기

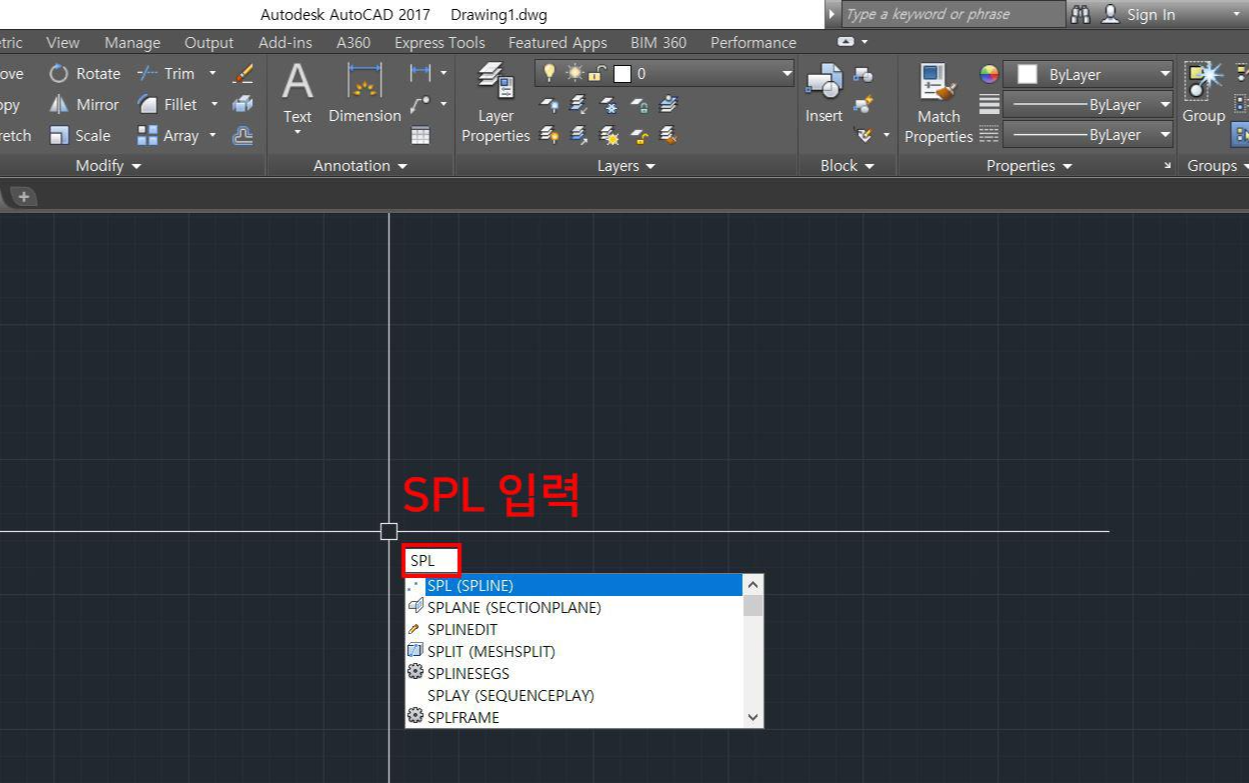

1. SPL 을 입력해줍니다.

캐드 SPL입력
캐드 SPL입력

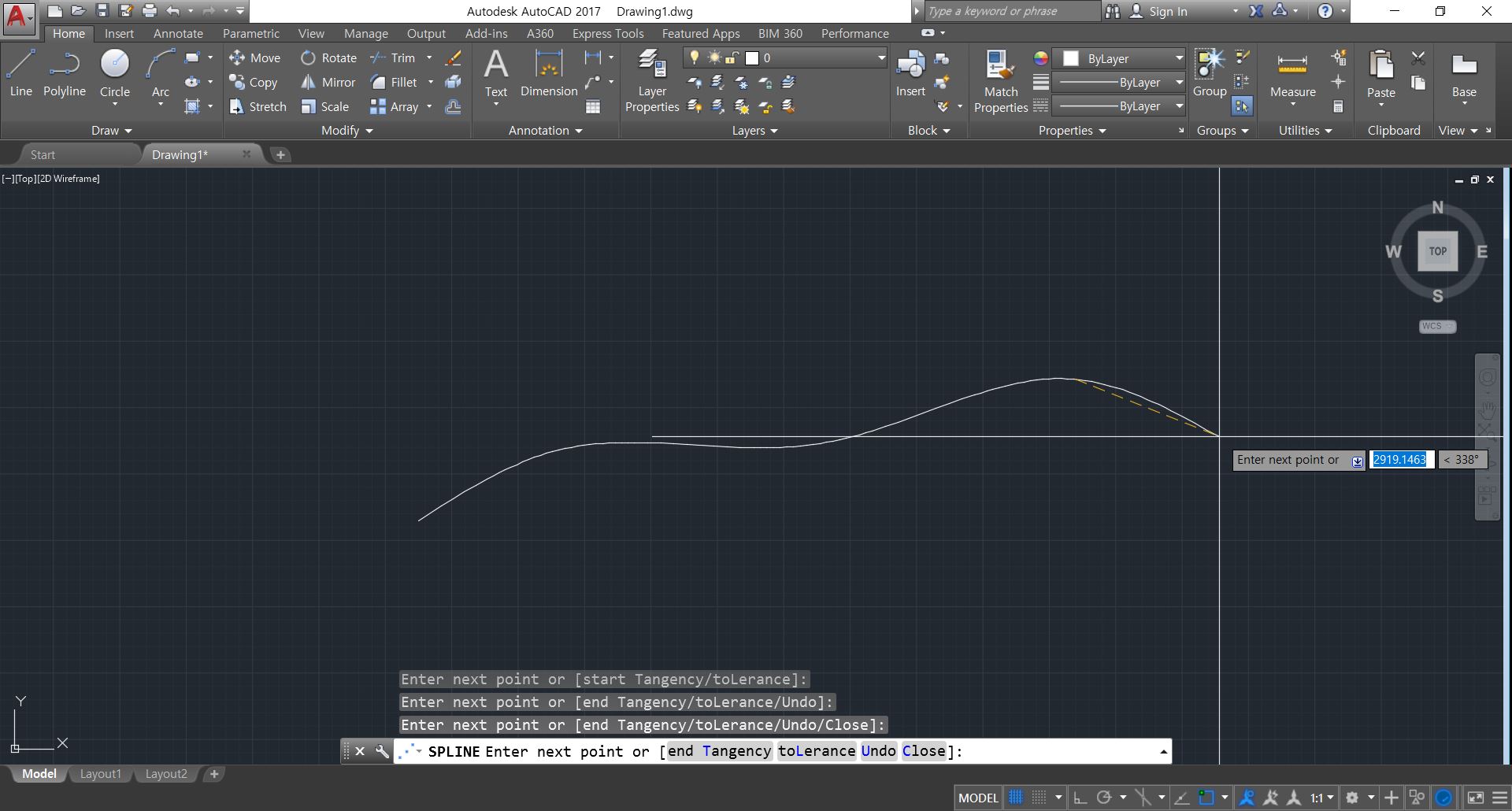

2. 점을 찍어 선을 그려줍니다.

캐드 스플라인 그리기
캐드 스플라인 그리기








SPL과 PL의 차이점

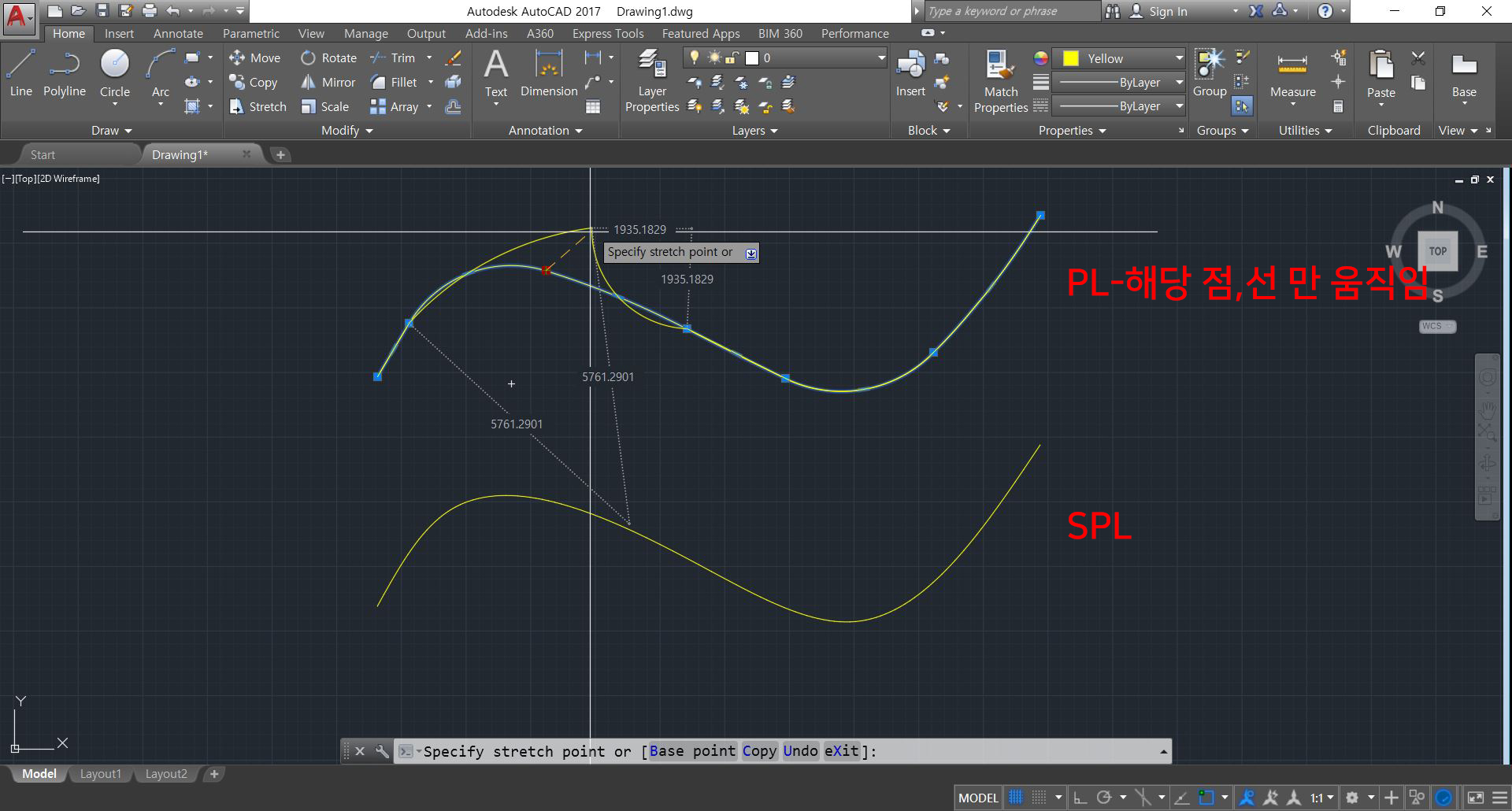

1. PL  선을 수정할 때 해당 점, 선만 움직입니다.

PL과 SPL의 차이점1
PL과 SPL의 차이점1

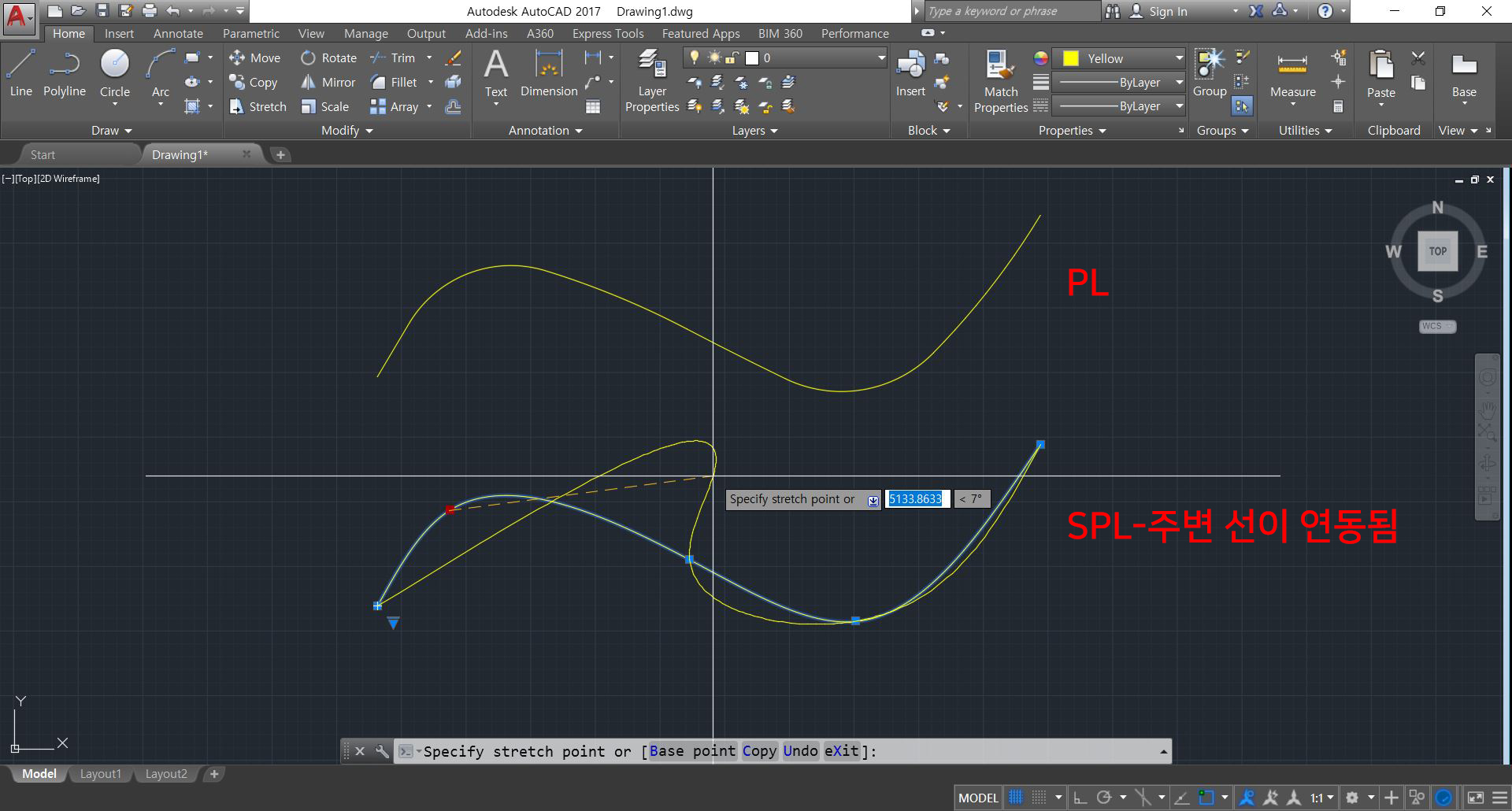

2. SPL 선을 수정할 때 주변 선이 연동됩니다. 곡선의 어색한 부분의 값이 조정됩니다. 그래서 보다 어색하지 않은 선을 그리는데 유용합니다.

PL과 SPL의 차이점2
PL과 SPL의 차이점2
