캐드 스냅(osnap)설정에 대한 모든것 (+커서가 버벅거릴 때)

캐드 스냅은 기본적으로 캐드를 작업할 때 설정해야 할 기본적인 사항들입니다.

알고 설정을 해놔야 작업하기 편한 환경이 만들어지겠죠?

오늘 내용은 이렇게 4가지 입니다.

1. Osnap 설정하기

2. 스냅을 직교 모드로 변경하기

3. 지정한 각도에서 극좌표가 잡히게 설정하기

4. 커서 스냅점이 안잡히고 버벅거릴 때

1. Osnap 설정하기 (단축키 : F3)

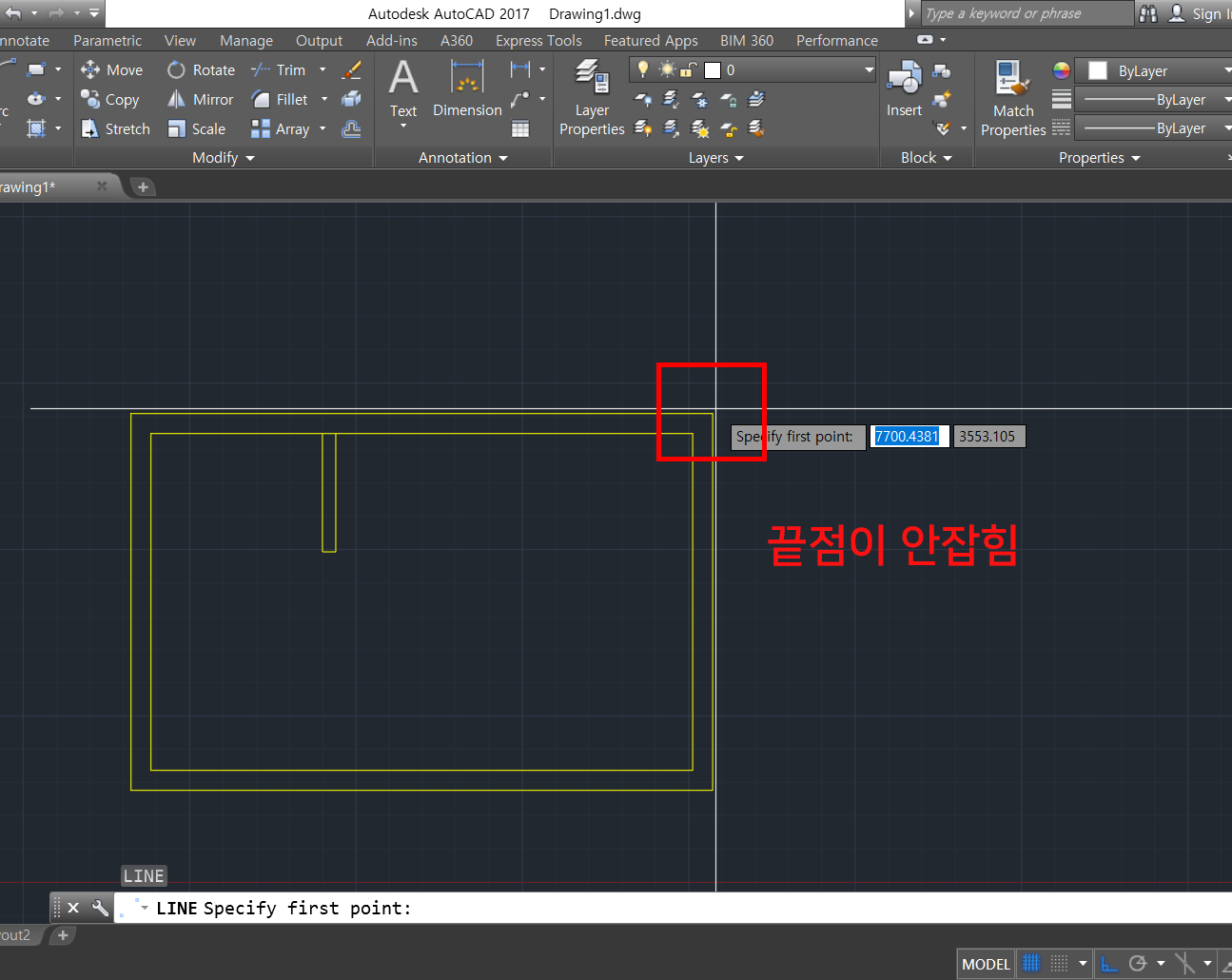

가끔가다가 객체의 선 끝점이 안잡힌다거나, 선 추적 인식이 안될 때가 있습니다.

이럴때는 osnap 이 꺼져있는지 확인해봐야 합니다. osnap을 키고 끄는 단축키는 'F3' 입니다.

Osnap 설정에 들어가기 위해 단축키 'OS'를 입력합니다.

(혹은 ②번과 같이 캐드 하단 부분에서도 설정이 가능합니다)

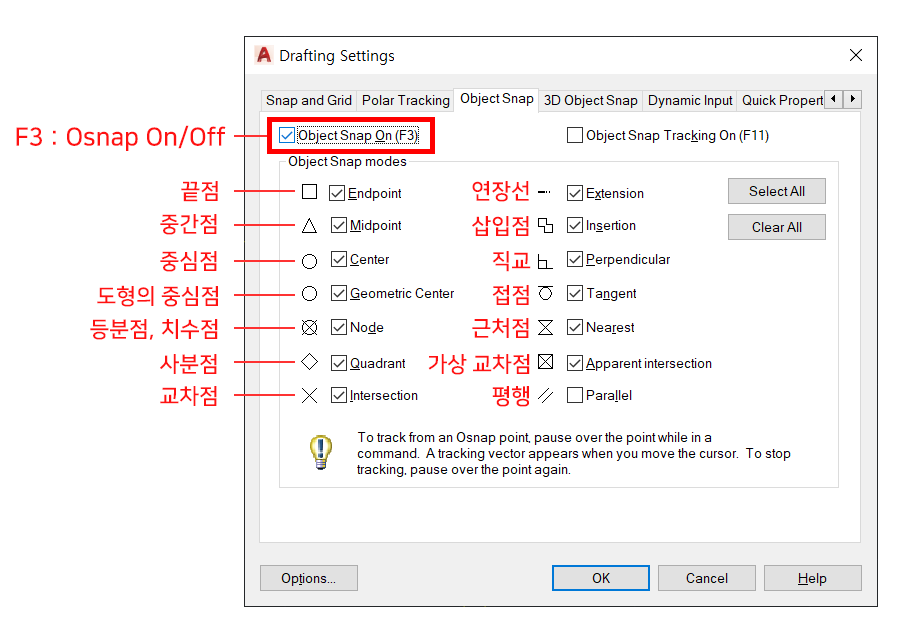

오스냅 설정에 대한 내용입니다. 거의 대부분 필요해서 저는 작업할 때 거의 다 켜놓고 작업합니다.

스냅을 직교모드로 변화하는 방법에는 2가지가 있습니다. 변환하는 방법과 일시적으로 변환하는 방법입니다.

1. F8 을 입력하여 스냅을 직교로 혹은 그 반대로 변환합니다.

2. Shift 를 누른채로 커서를 이동해 보면 일시적으로 직교로 혹은 그 반대로 변환됩니다.

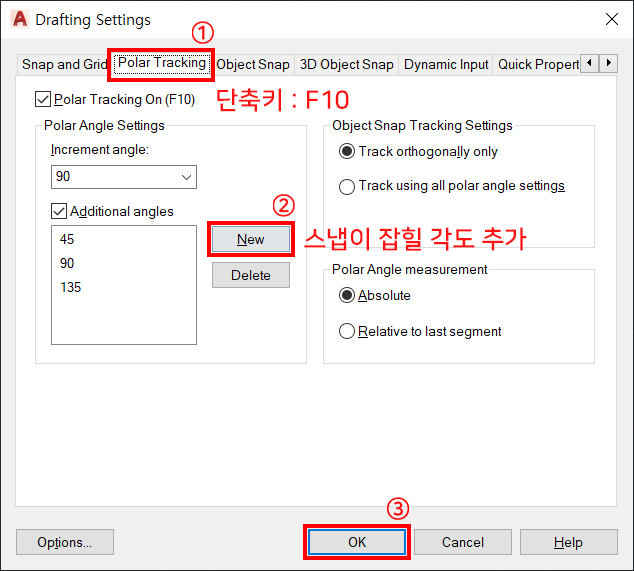

먼저 OSNAP 창에서 PolarTraking(극좌표 추척하기) 탭에 들어갑니다.

New 를 클릭하여 추적될 각도를 입력하고 OK 를 누르면 극좌표 추적이 완료됩니다.

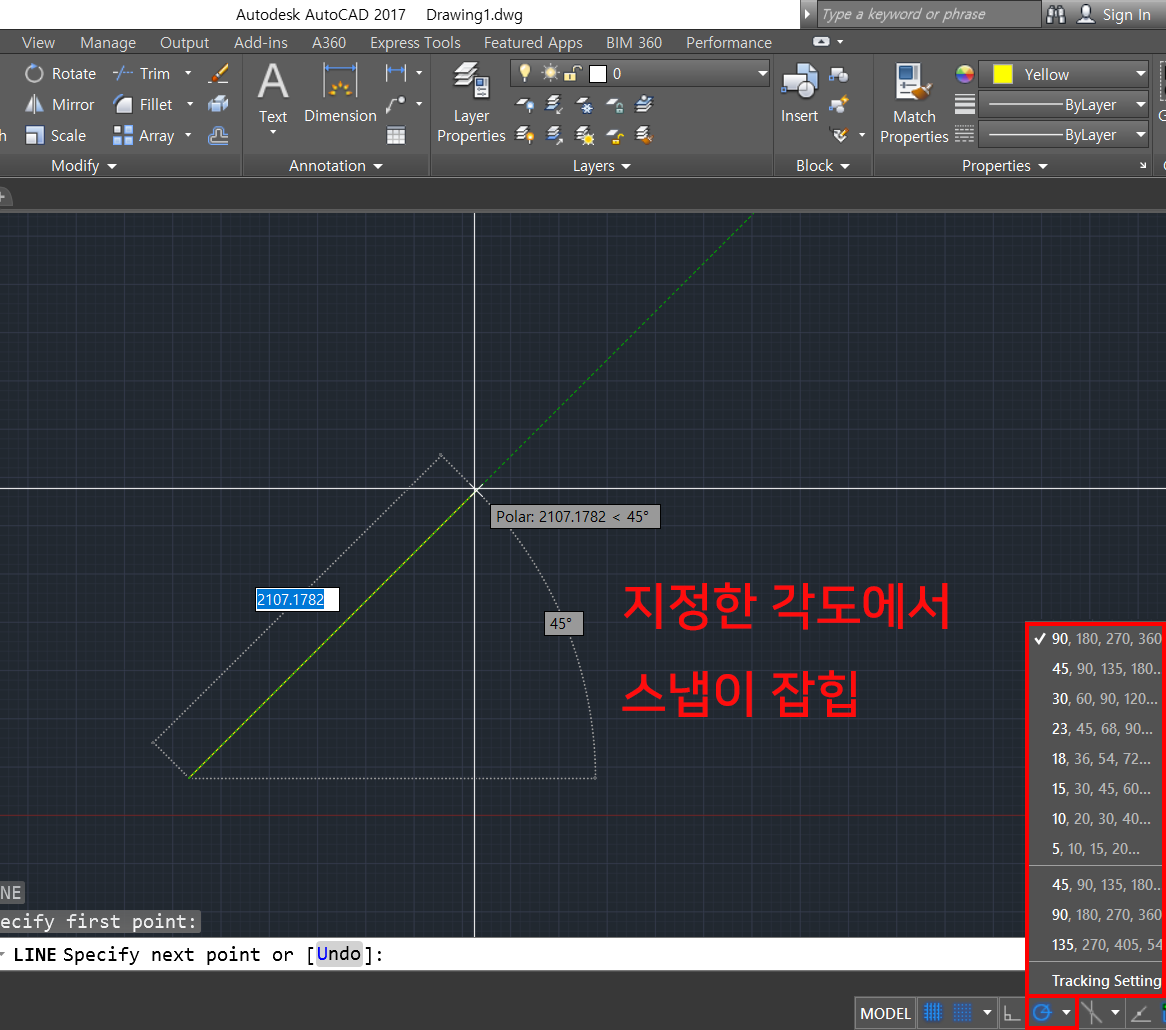

지정한 각도에서 스냅이 잡힙니다. 저한텐 극좌표 설정이 직교 모드로 변환하는 것보다 더 유용하게 쓰는 중입니다.

극좌표추적 설정 또한 캐드화면 하단 탭에서 간단하게 설정이 가능합니다.

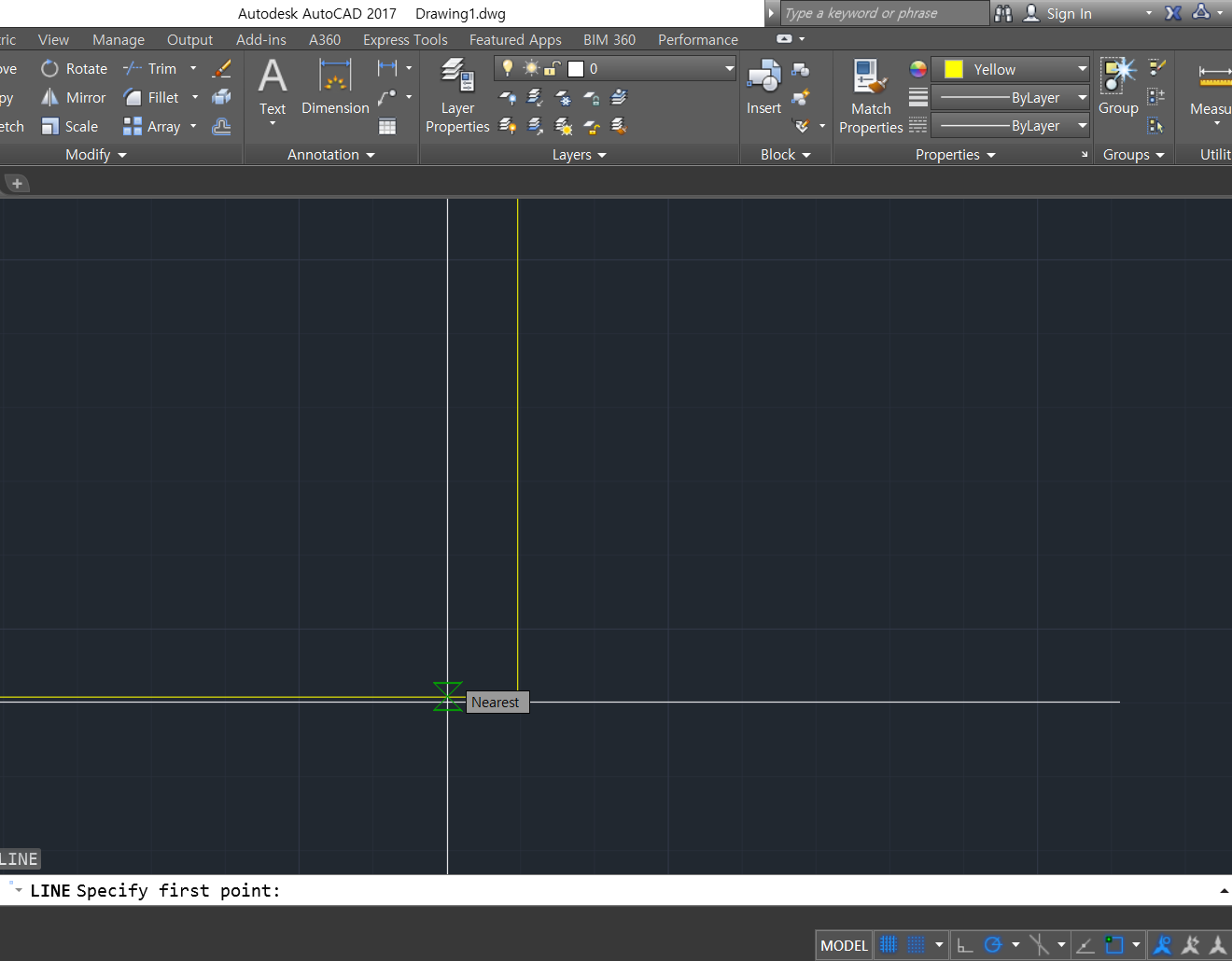

특정 점이 안잡히고, 주변에서 버벅거릴 때가 있습니다. 이럴 때는 F9를 눌러 모드를 꺼보시길 바랍니다.

On 되어져 있다면 특정 그리드 안에서 점이 이동되므로 버벅 거리는 것처럼 느껴지게 됩니다.
