오토캐드 특정 각도에 맞춰 회전(Rotate) 하기

캐드 각도에 맞춰 최전하기

객체를 회전할 때 90°, 180° 등 떨어지는 각도가 아닌,

특정 각도에 맞게 회전해야 할 때 가 있습니다.

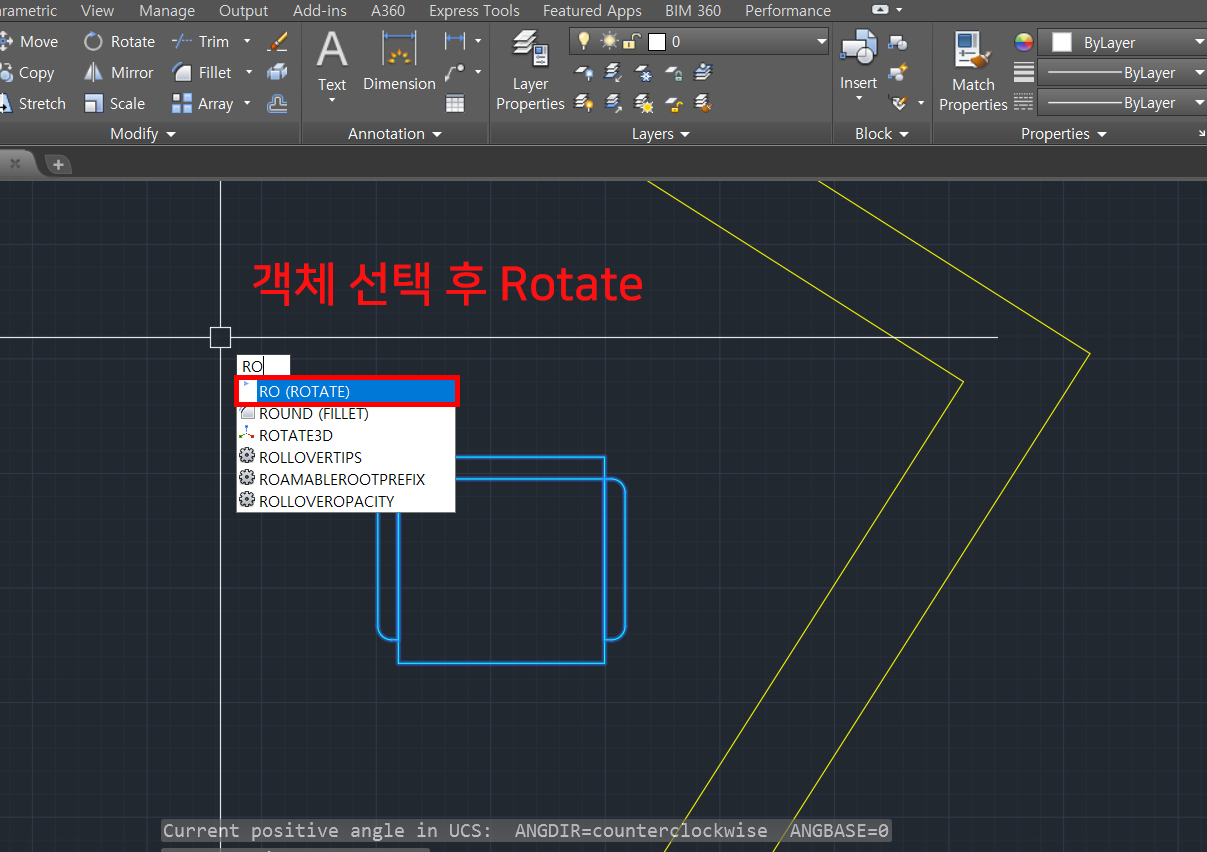

1. 벽체에 맞춰 의자의 각도를 회전하려 합니다.

   객체 선택 후 Ro (Rotate) 를 입력합니다.



캐드 회전하기

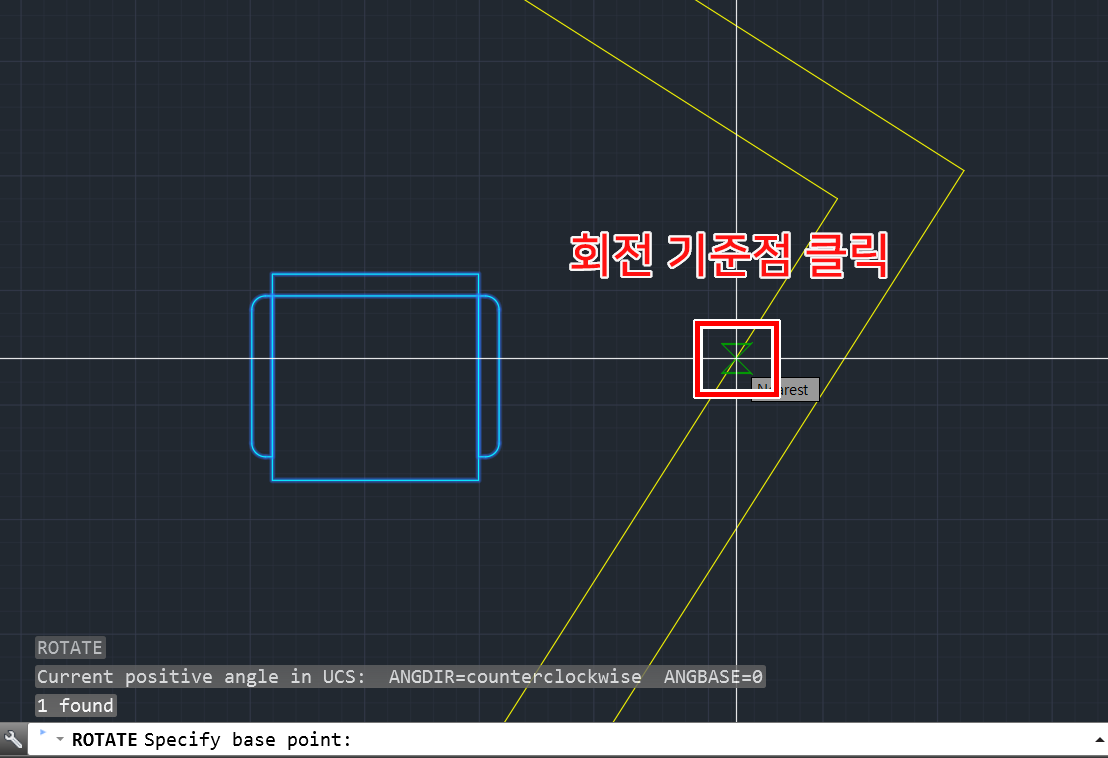

2. 회전의 기준점을 설정합니다. 벽체가 회전의 기준선이 되므로 벽체 선중 한 곳을 클릭합니다.

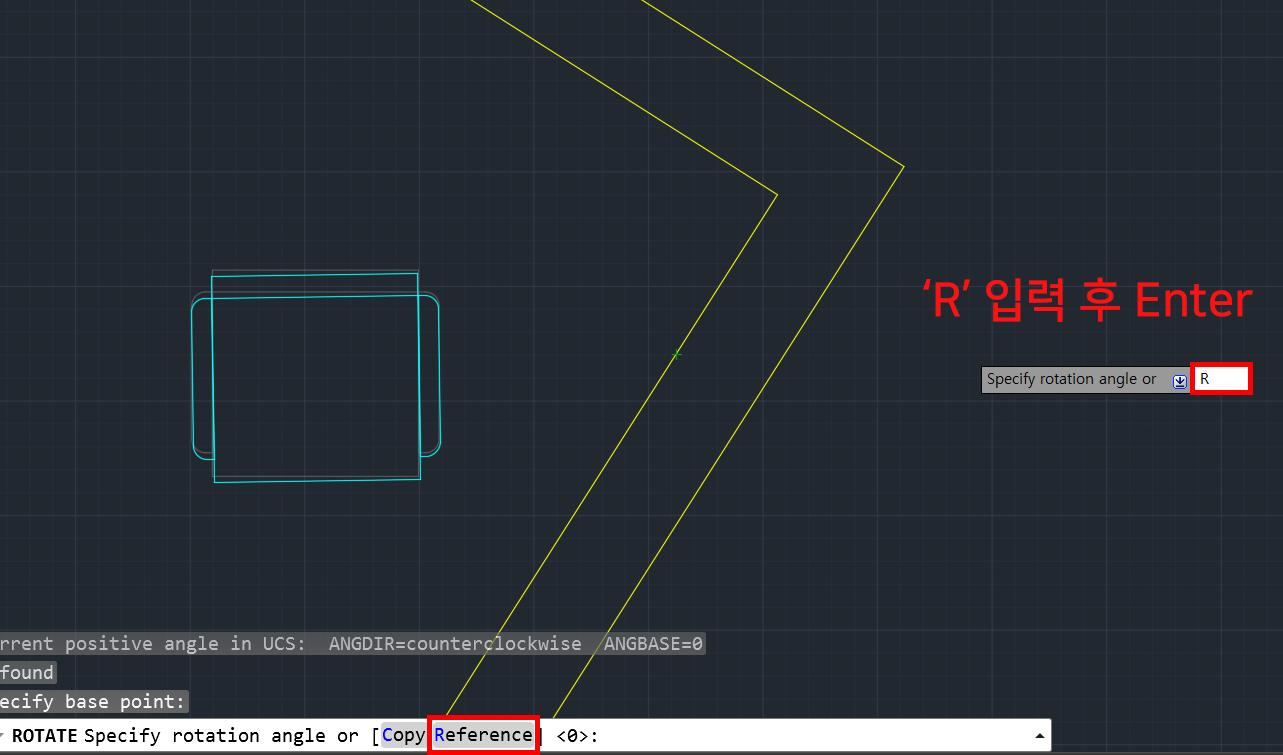

3. 각도를 참조하겠다는 'R' 을 입력한후 Enter 칩니다.

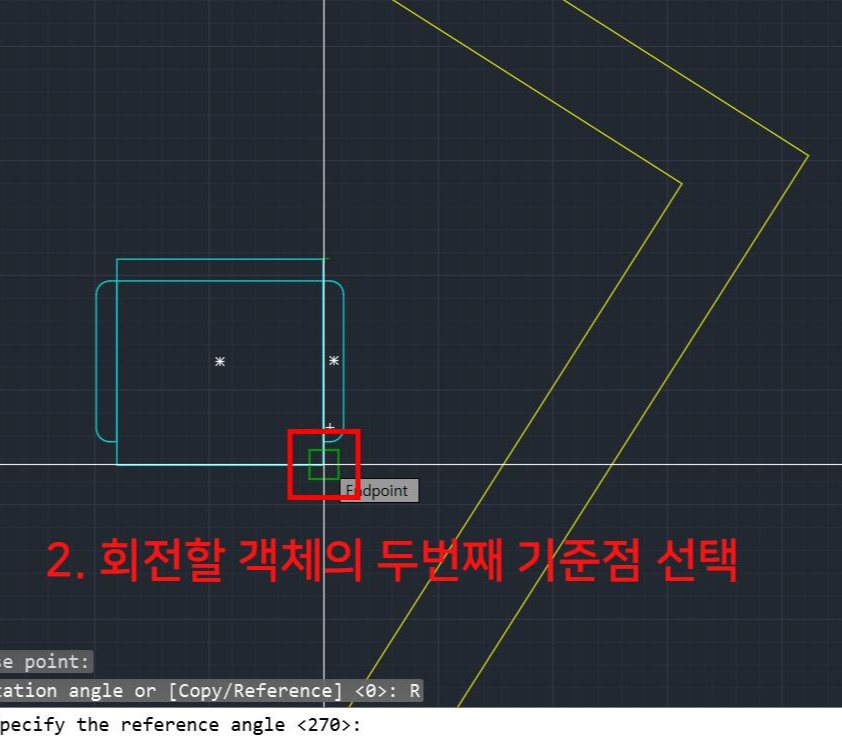

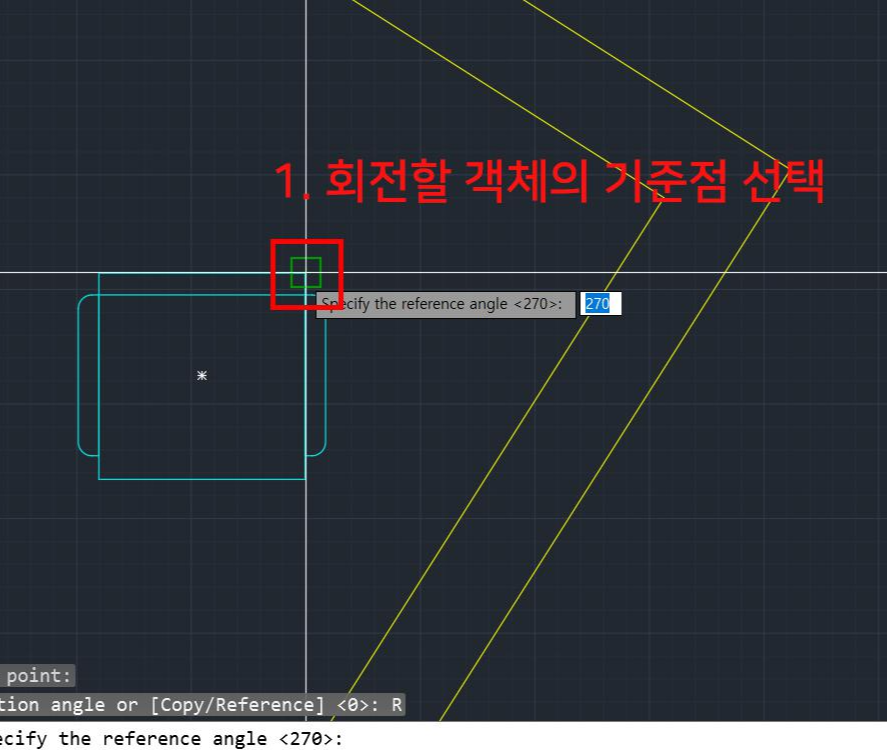

4. 회전할 객체의 기준점 첫번째 점과 두번째 점을 클릭합니다.

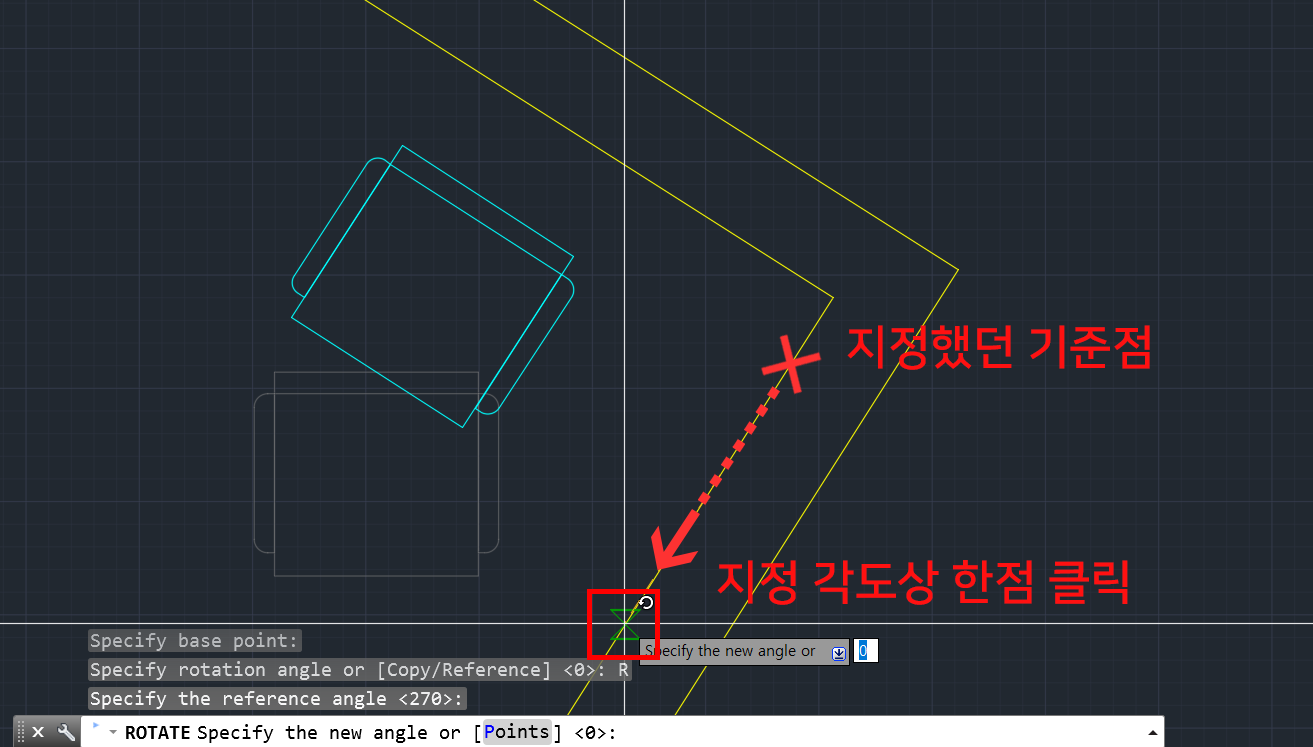

5. 아까 회전의 기준선인 벽체 선중 한 곳을 클릭했습니다.  회전의 기준선인 벽체 중 두번째 기준점을 선택합니다.

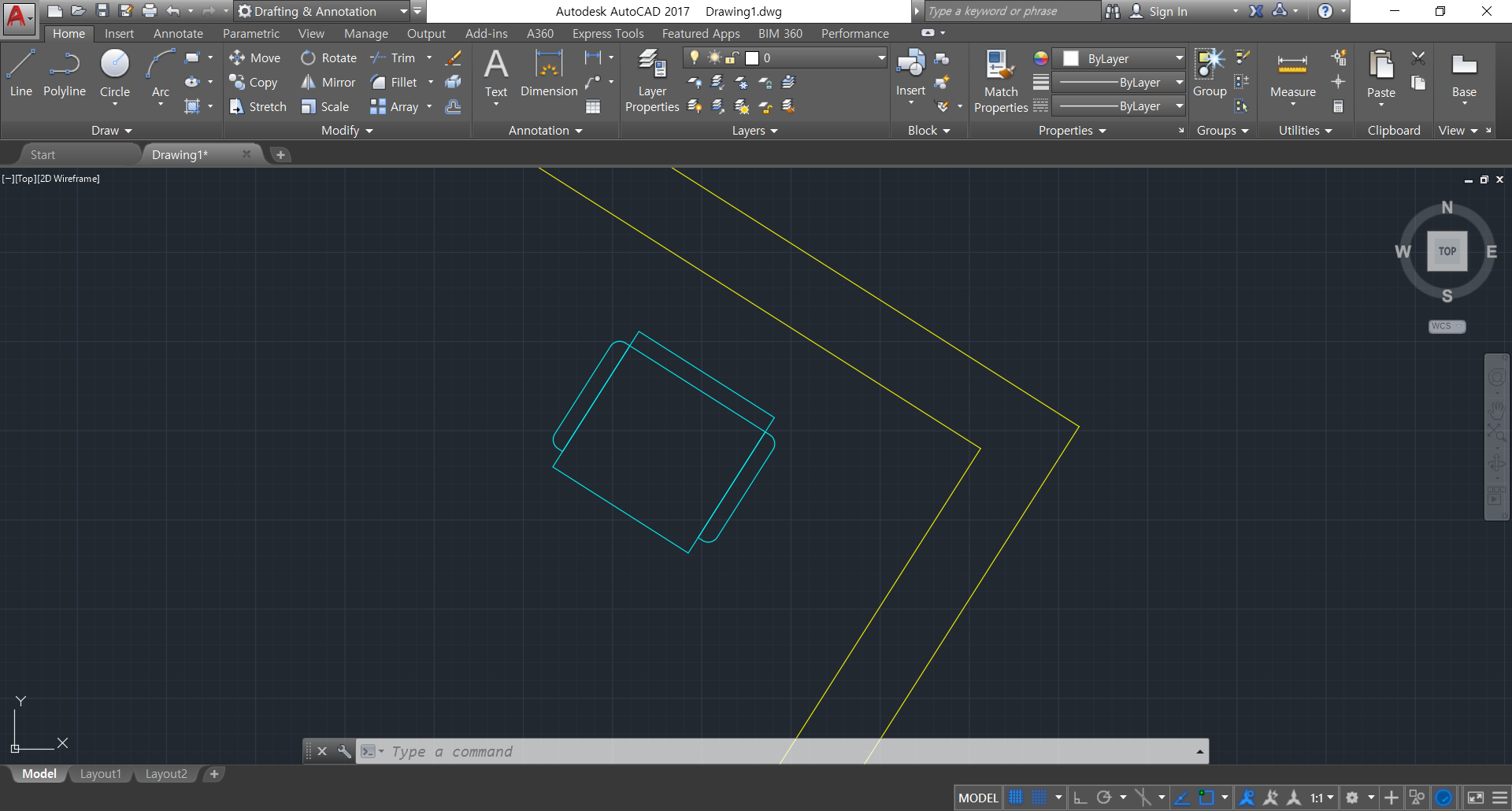

6. 벽체 각도에 맞춰 의자의 각도가 회전되었습니다.
