[오토캐드] 엠뷰 작업하기 (레이어 끄기, 엠뷰탭 나오기)





엠뷰 만들기

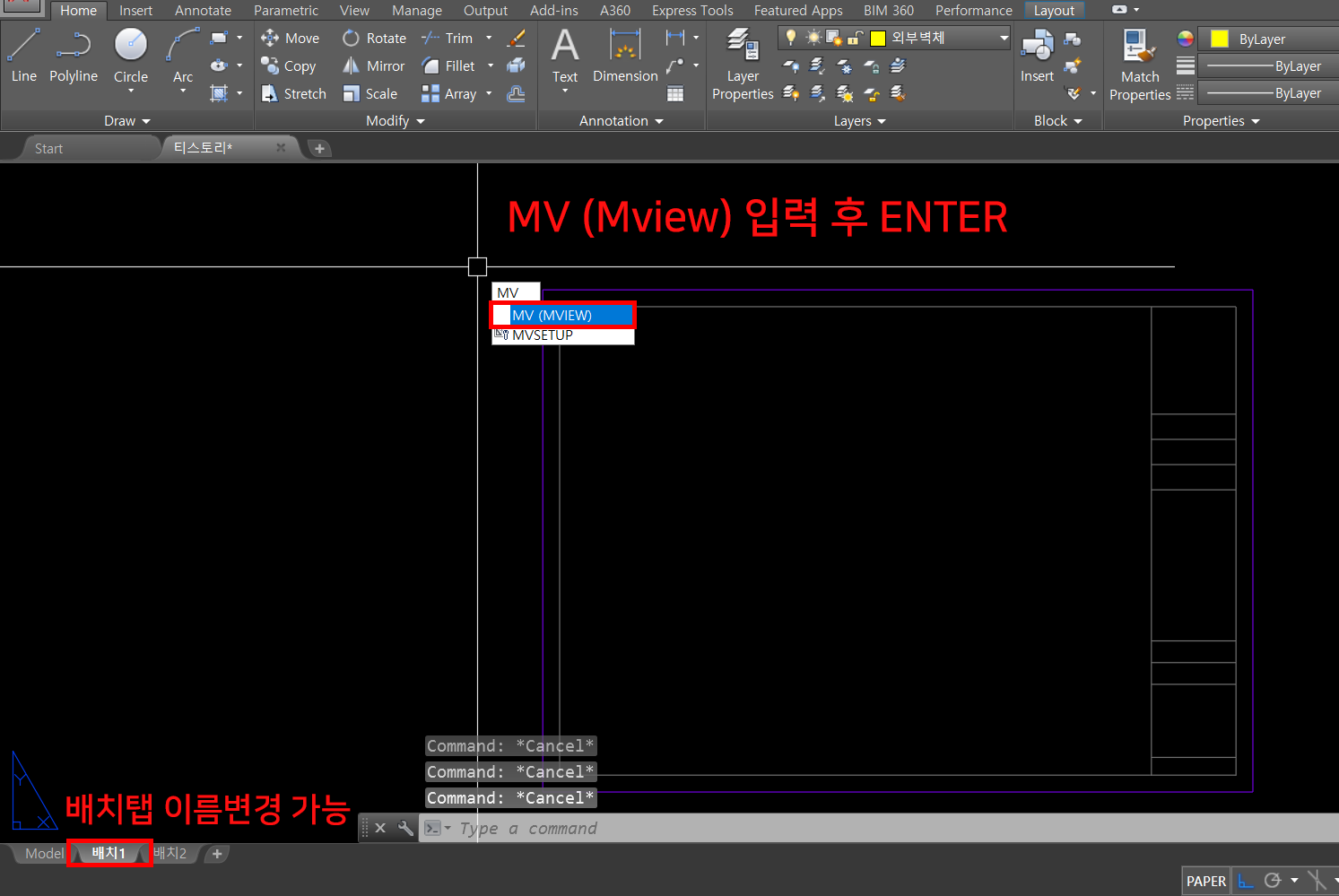

1. 먼저 배치탭으로 이동합니다. (배치탭 이름 변경이 가능합니다)

   뷰포트를 만들기 위해 MV (Mview) 입력 후 Enter 입력합니다.

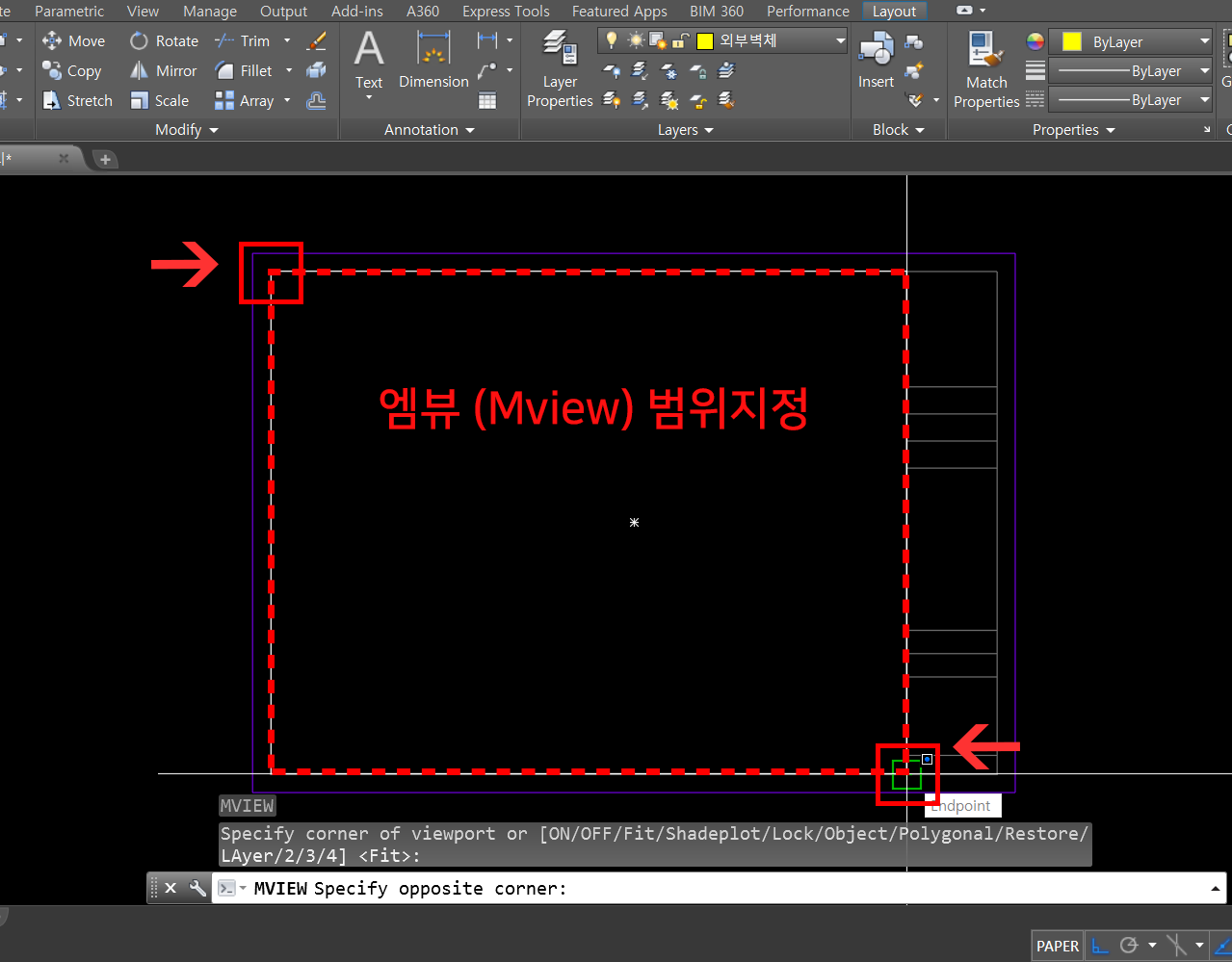

2. 엠뷰 범위를 지정해줍니다.

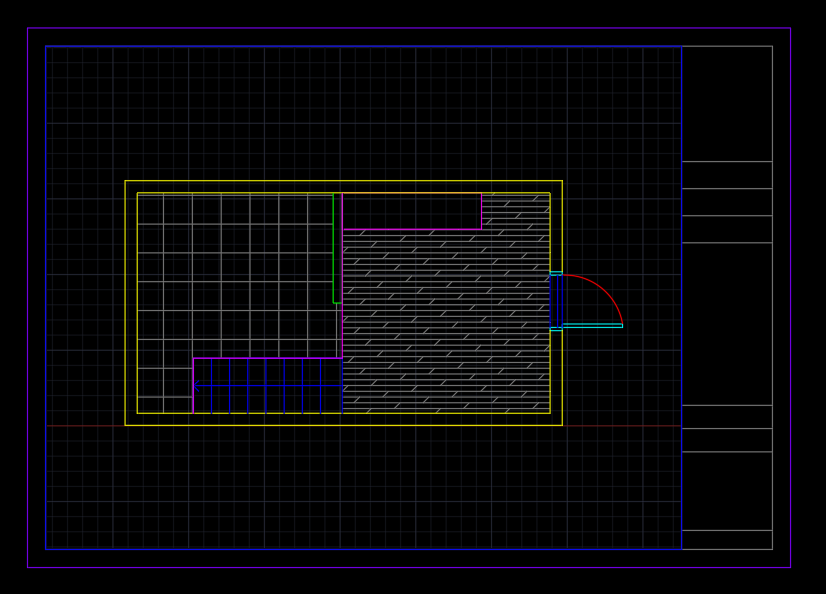

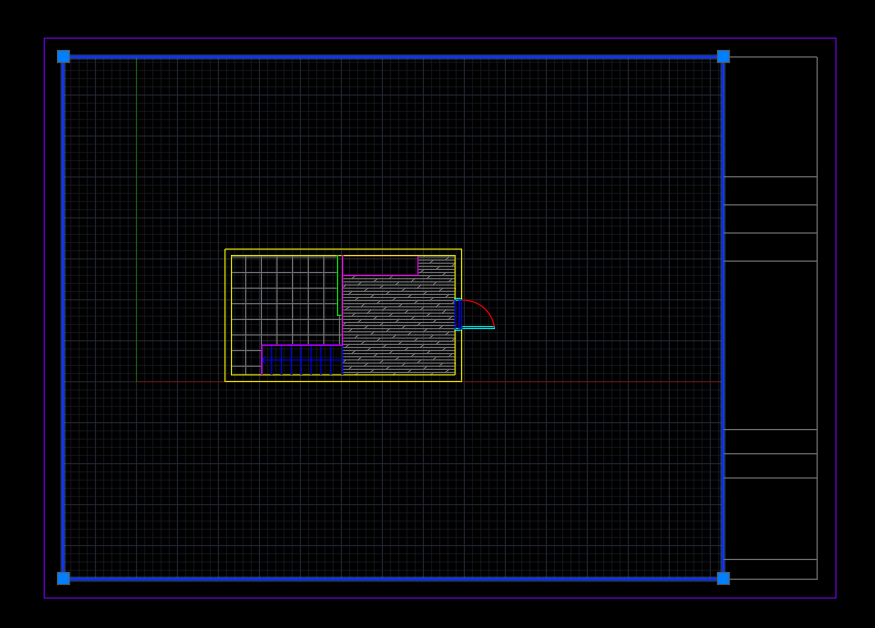

3. 모델탭에 있는 도면이 보이게됩니다.

   마우스 휠을 통해 엠뷰창에서 이동 및 화면 확대 및 축소가 가능합니다. (마우스 휠을 누른상태에서 이동가능)









엠뷰탭 들어가기 및 나오기

엠뷰창 내부를 더블클릭하면 엠뷰탭으로 들어갑니다.

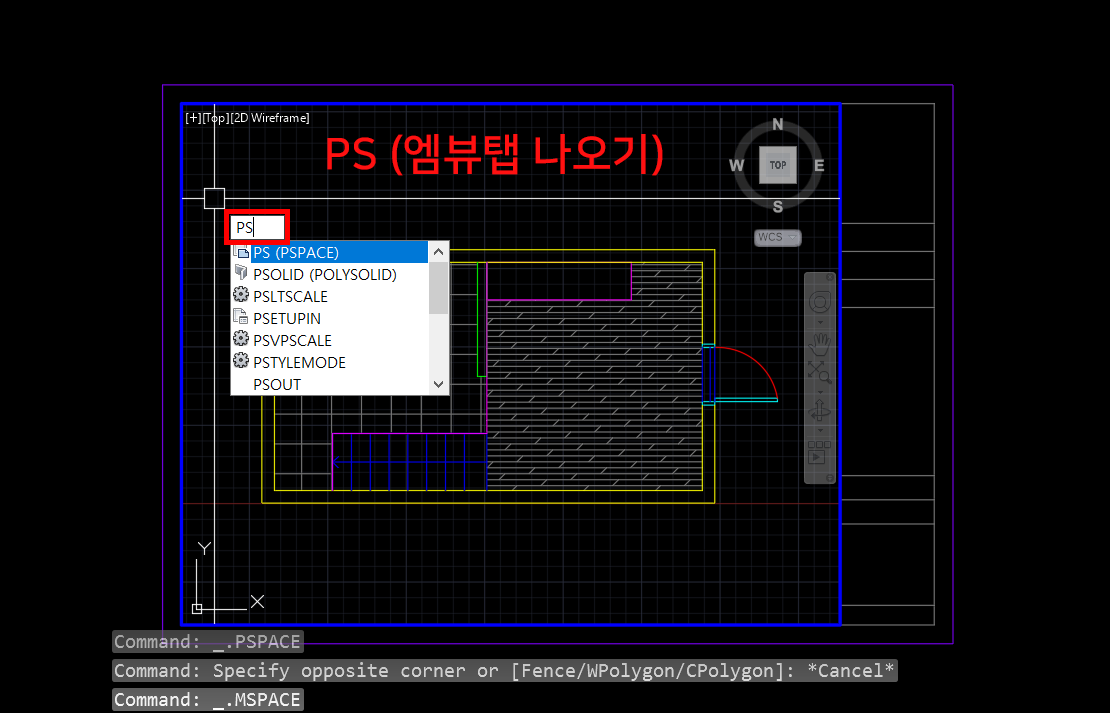

엠뷰탭에서 나오려면 'PS' Enter 를 입력합니다.



엠뷰 나오기

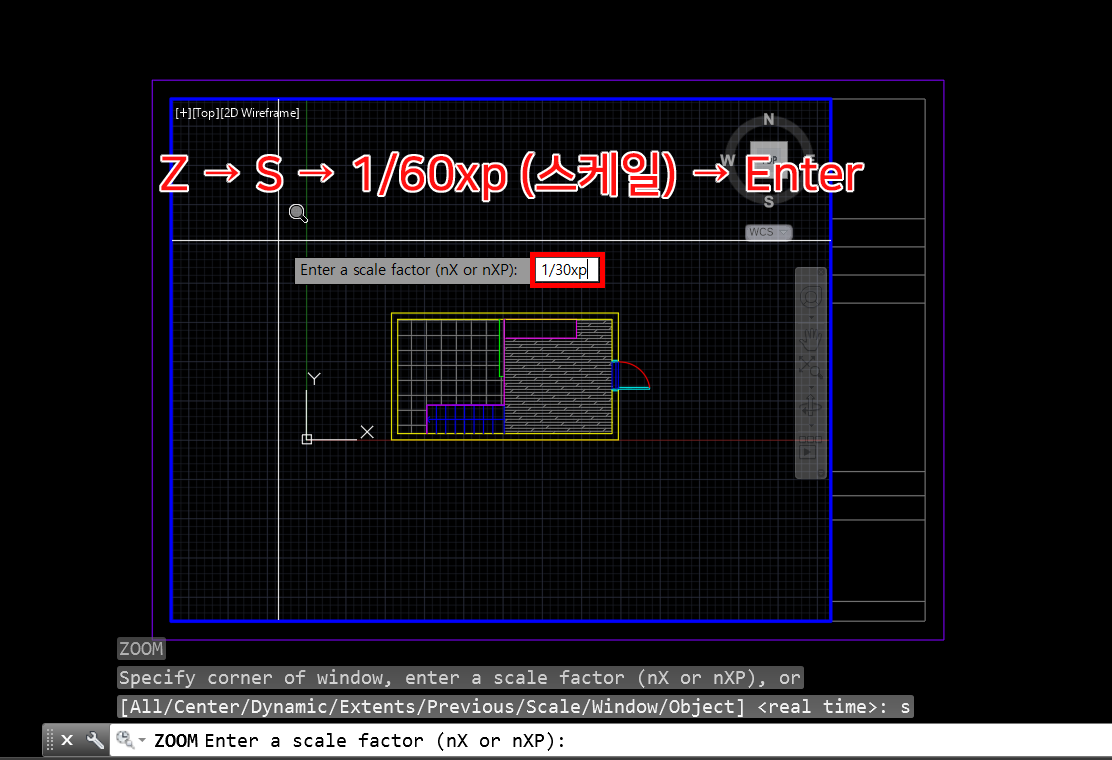

엠뷰탭 스케일 조정하기

Z → S → 1/00xp (엠뷰 창의 스케일) → Enter 를 입력하면 스케일 조정이 가능합니다.



엠뷰스케일 조정하기







엠뷰탭에서 레이어 끄기

더블클릭해서 엠뷰창에 들어갑니다.

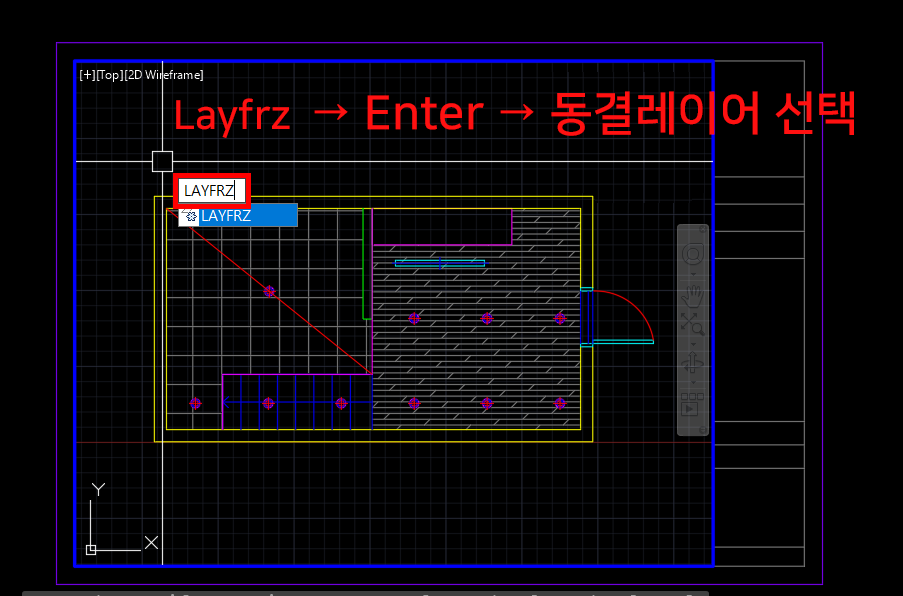

LATFRZ 입력 후 Enter → 숨기게 할 레이어를 선택합니다.



뷰포트 레이어 끄기





조명 레이어가 동결된것을 확인할 수 있습니다.
