캐드 ml (mline) 으로 벽체 빠르게 그리기

mline 다중선 그리기

캐드 작업을 빨리하게 도와주는 ML (Mline) 다중선 작업하는 방법에 대해 알아보겠습니다.

중심점을 기점으로 선이 자동으로 2개가 생성됩니다.

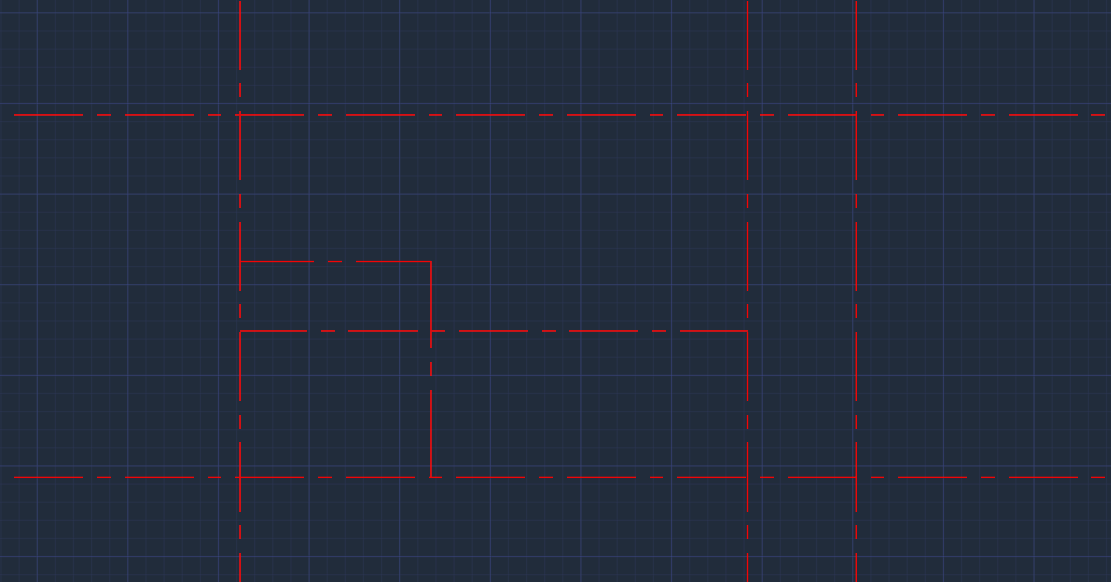

1. 중심선이 그려져 있습니다.  중심선에서 50씩 떨어진 두께가 '100' 인 벽체를 그려보려 합니다.

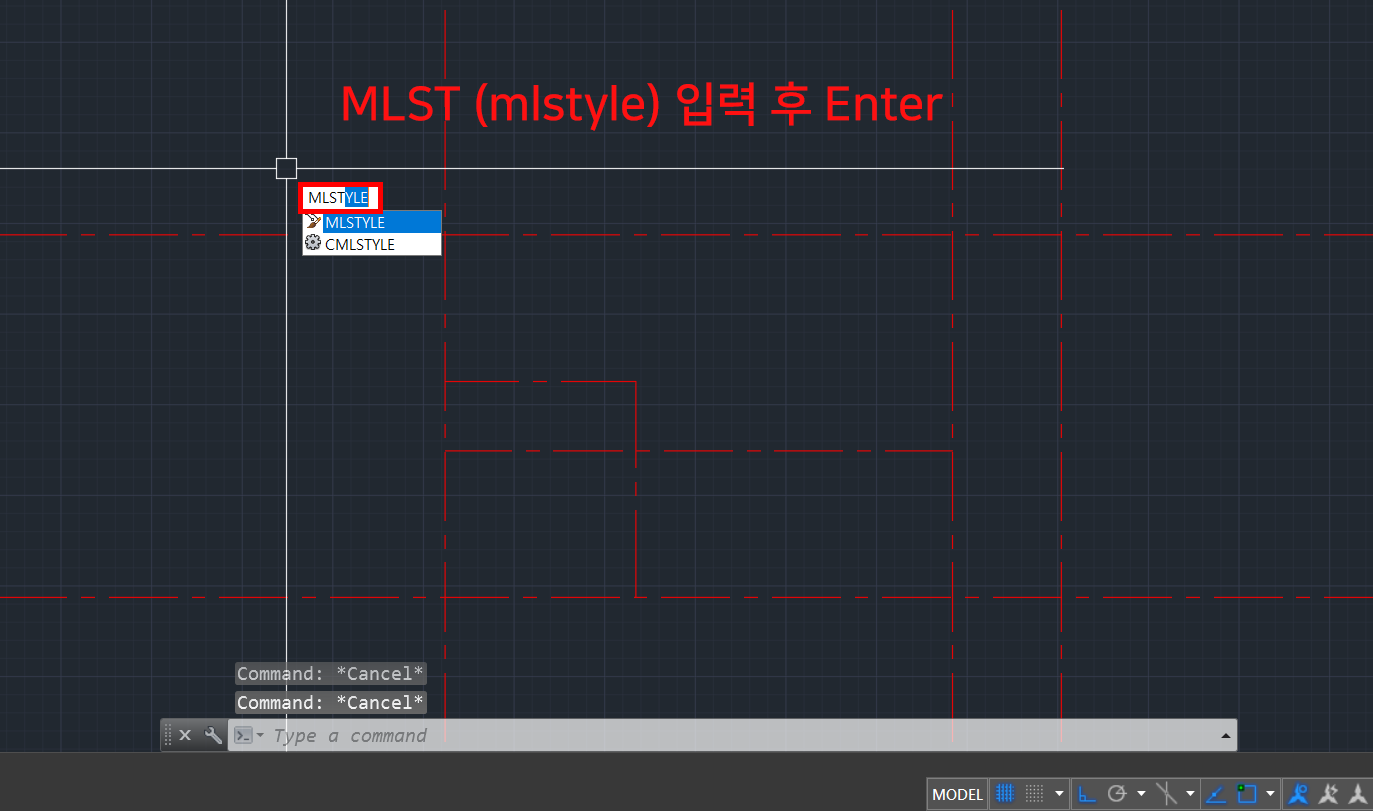

2. 다중선 설정을 위해 MLST (Mlstyle) 을 입력한 후 Enter 칩니다.

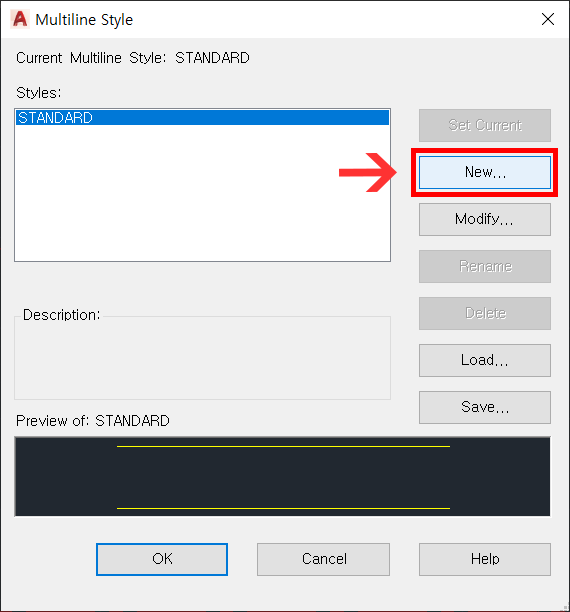

3. 다중선을 편집하는 창이 뜹니다.

    새로 생성하기 위해 NEW 를 클릭합니다.

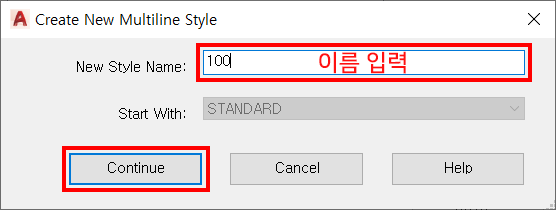

4. 새로 생성하려는 다중선의 이름을 입력합니다.

     두께가 100인 벽체를 만들 것이므로 100으로 이름을 지정해주었습니다.

     (되도록이면 쉬운 이름을 지정하는게 나중에 값을 입력할 때 편리합니다)

      입력 후 Continue 를 클릭합니다.

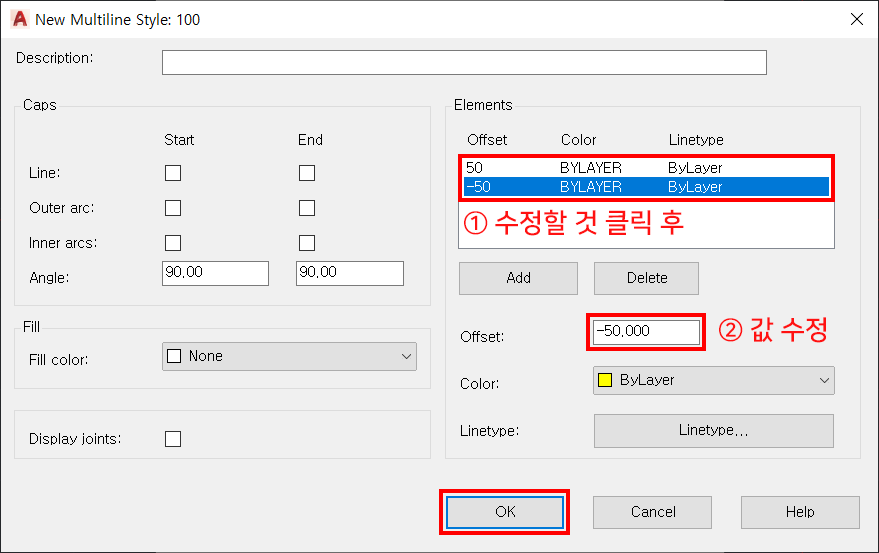

5. 편집하는 창이 생성됩니다.  Offset 에 대한 값들을 아래와 같이 수정해줍니다.

   저는 두께가 100인 벽체를 그릴 것이므로 중심에서 50씩 떨어지면 됩니다.

   수정할 것을 클릭 후 OFFSET 값에 입력해주면 반영이 됩니다. OK 를 입력합니다.



캐드 ml 다중선 그리기

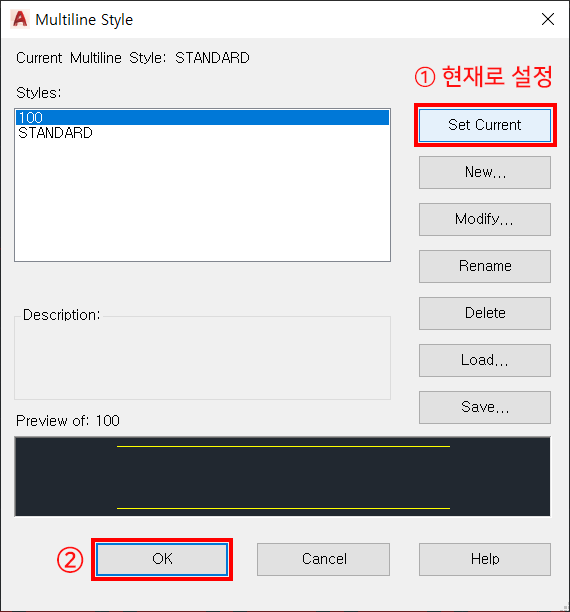

6. 두께 100 벽체에 대한 설정이 완료되었습니다.

   Set Current 를 클릭하면 스타일을 입력하지 않아도 자동으로 기본 스타일로 적용이 됩니다.

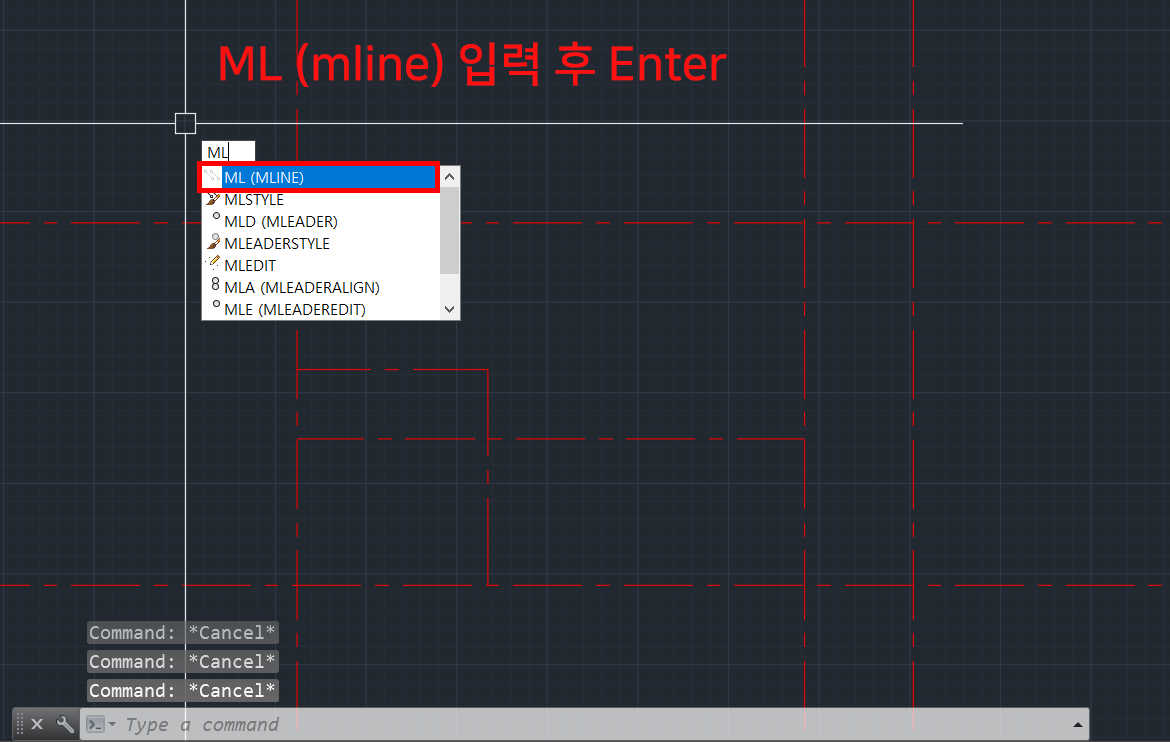

7. 벽체를 그리기 위해 ML (Mline) 입력 후 Enter 칩니다.

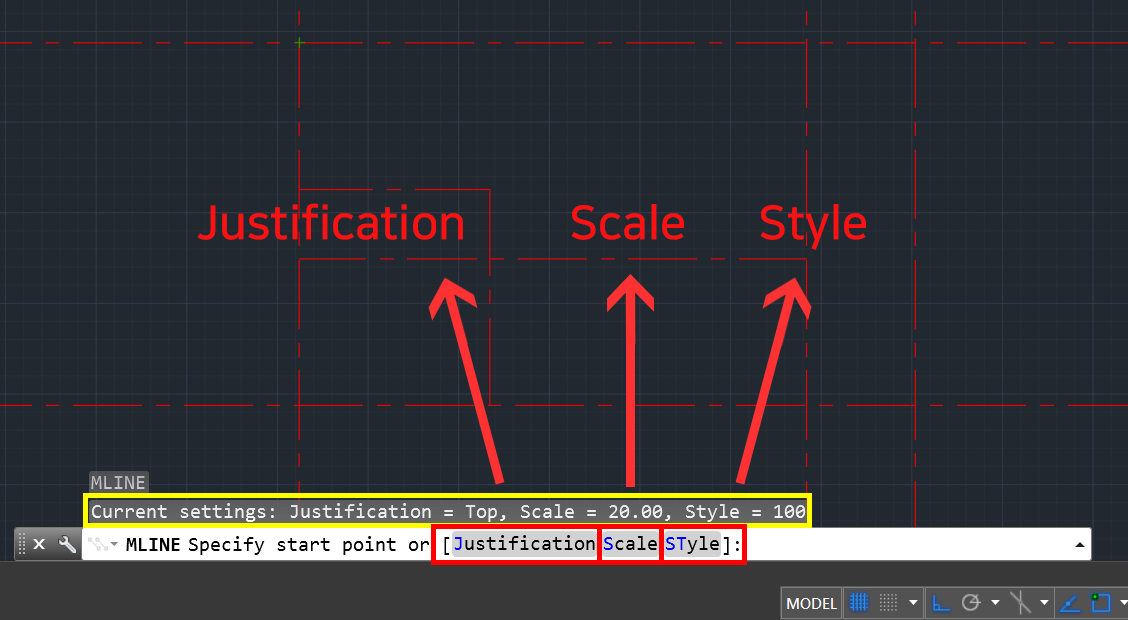

8. 여기서 벽체를 그리기 전에 입력해야 할 값들이 3개가 있습니다.

   첫번째는 justification 로 그리는 선의 기준점을 어디로 맞출것인지

   두번째는 Scale 로 몇 배수로 할 것인지

   세번째는 Style 로 아까 만든 다중선 스타일을 무엇으로 할 것인지 선택하는 것입니다.

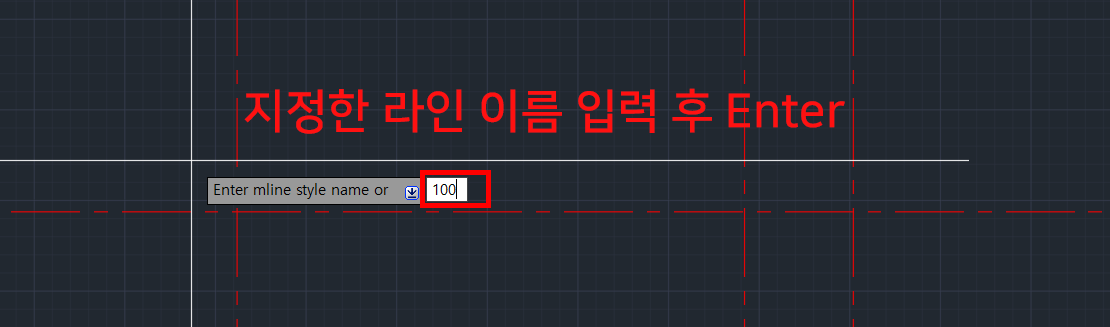

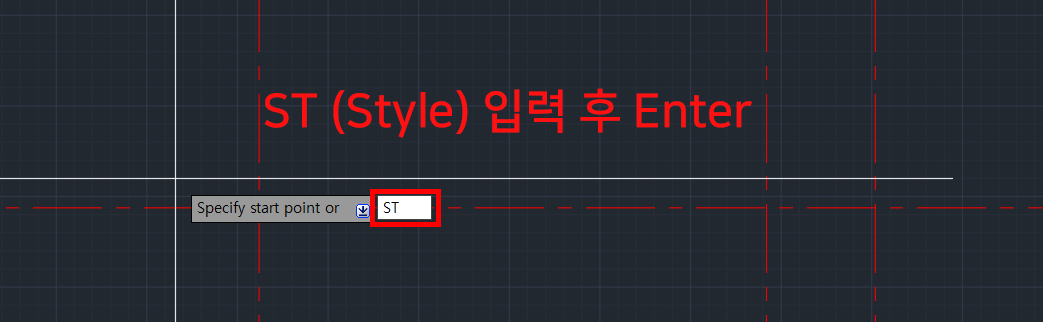

9. ST (Style) 을 입력합니다. 아까 지정한 이름 '100' 을 입력합니다.

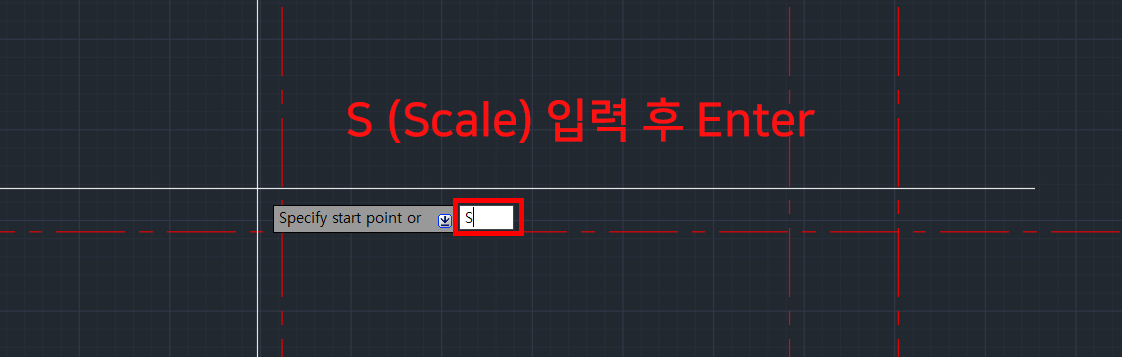

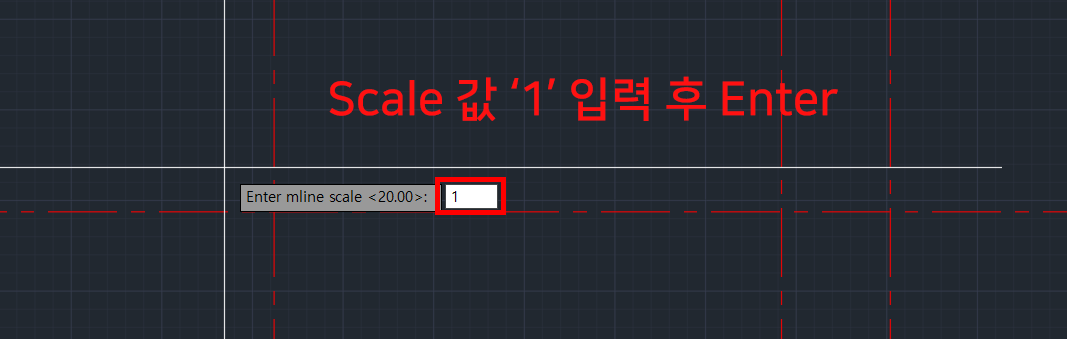

10.  S (Scale) 를 입력합니다. 배수는 1배 할 것으므로, '1'을 입력합니다.

       (여기서 2 나 다른 숫자가 적혀 있다면 선두께가 2배수 200으로 그려지기 때문에 두껍게 할것 아니면 무조건           1로  입력합니다.)

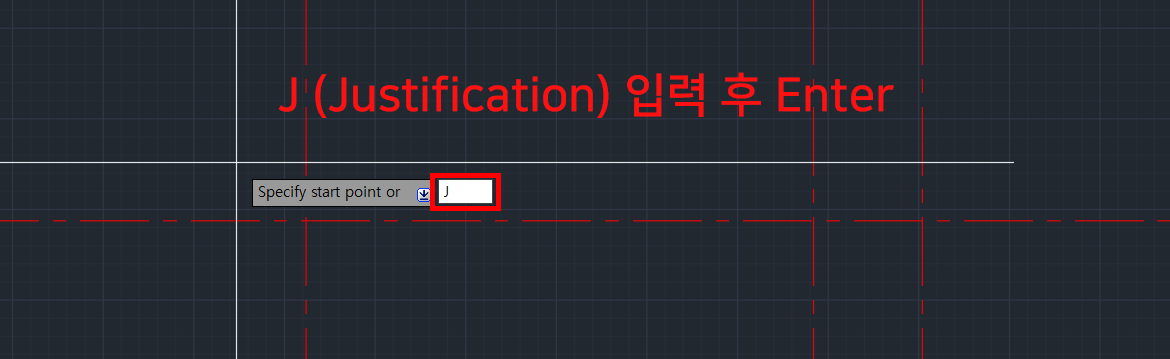

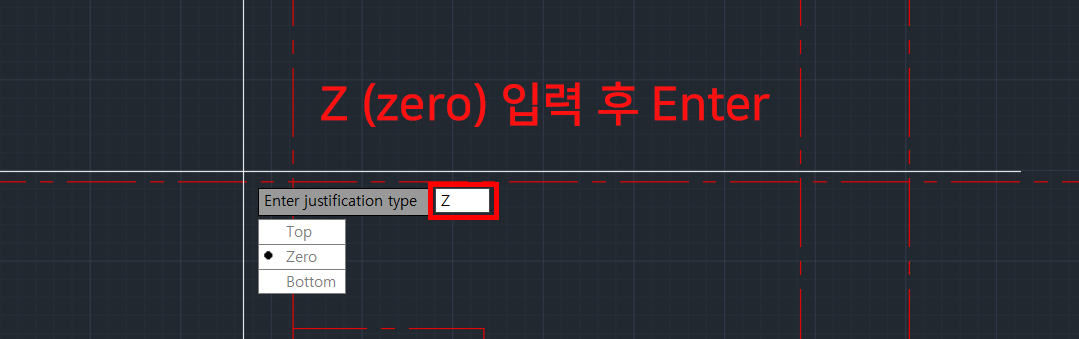

11. J (Justification) 을 입력한 후,  ' Z ' (zero) 를 입력합니다. (중심을 기점으로 선이 50씩 떨어지도록 그려짐)

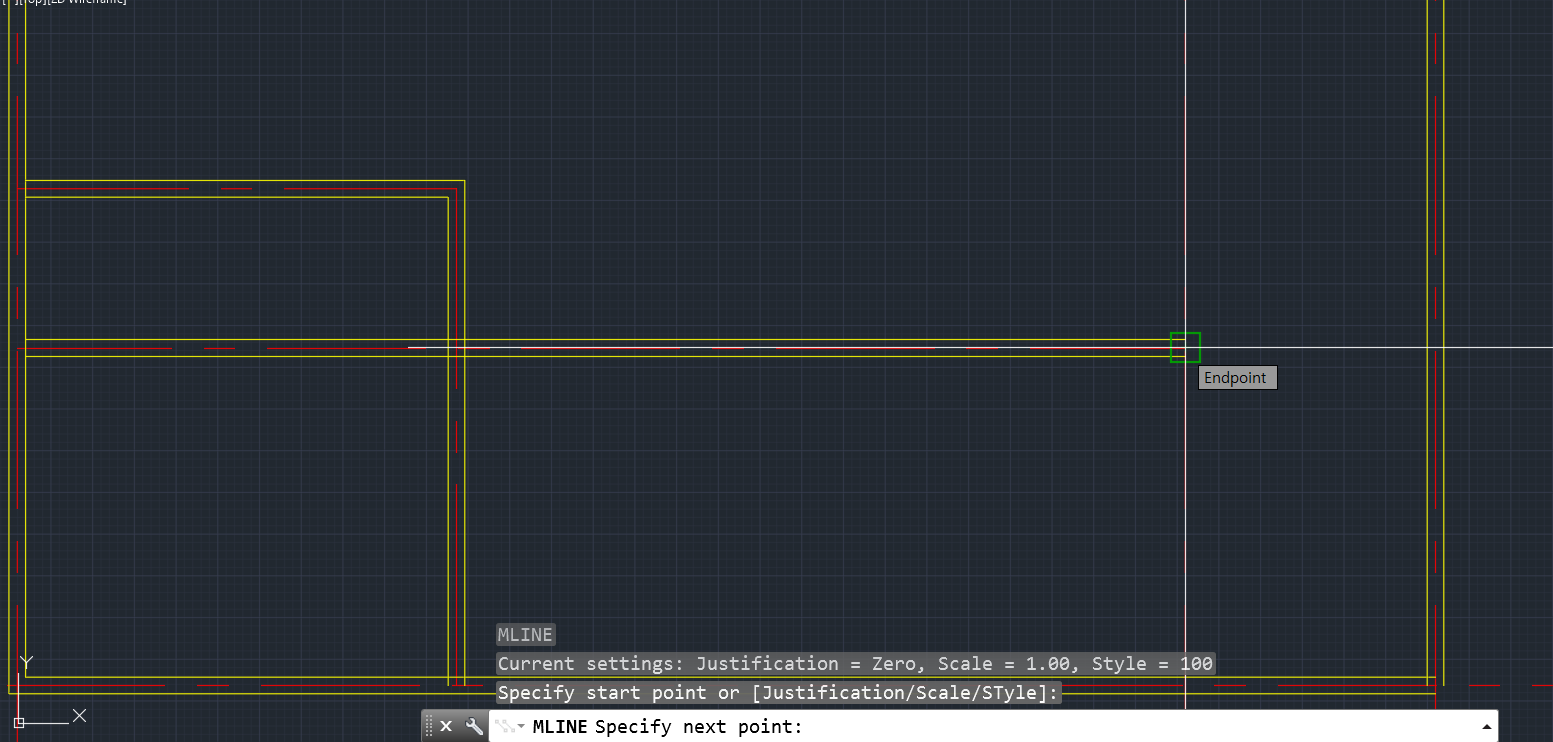

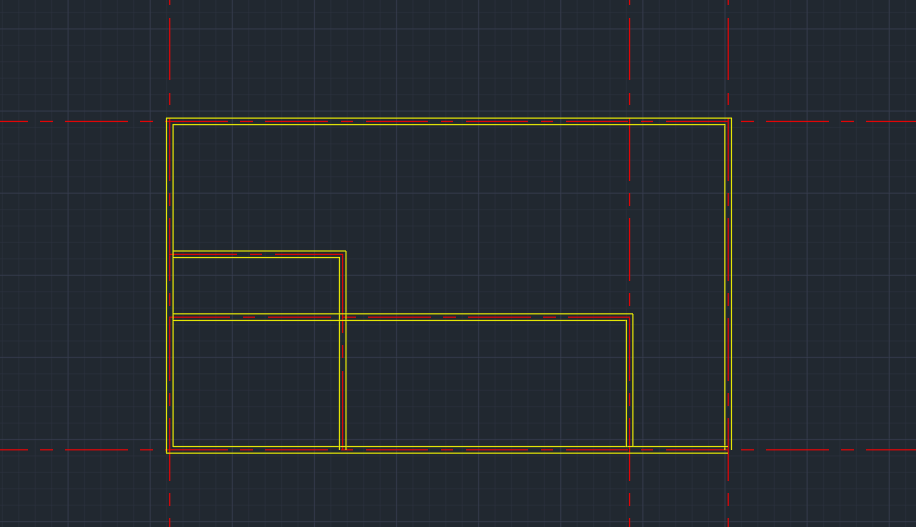

12. 이제 선을 그리면 됩니다. 그려진 중심선의 Endpoint 를 클릭하면서 그리면 완성이 됩니다.









13. 1분만에 벽체를 그릴 수 있습니다.









++

ML 로 그리면서 선이 부딪히는 곳이 깔끔하게 정리가 되지 않은 부분이 있는 것을 볼 수 있습니다.

다음 포스팅에는 ML 로 그린선의 마무리를 하는 방법에 대해 알아봅시다.
