[오토캐드] mledit 으로 다중선 편집하기

Mledit

다중선 (MLine) 작업을 한 후 MLedit 으로 수정하는 방법에 대해 알아봅시다.

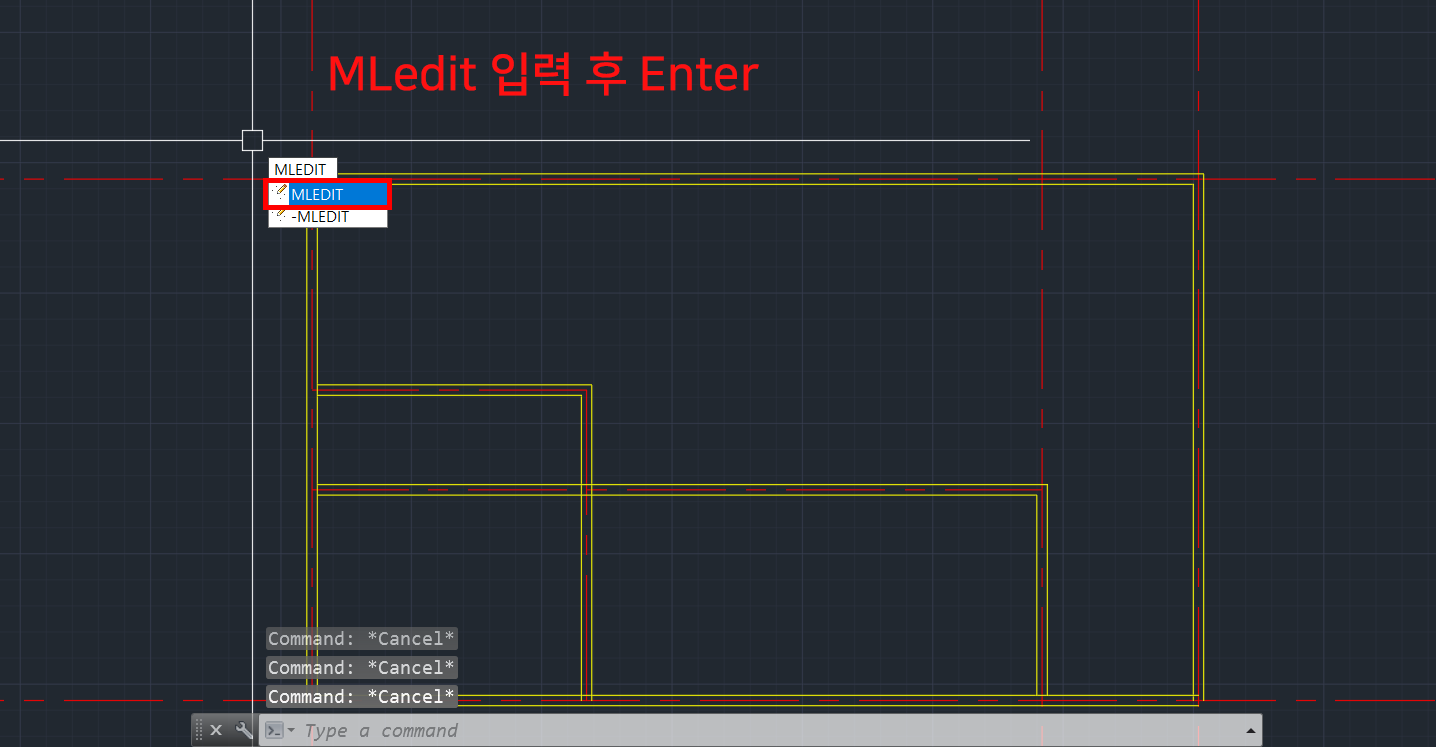

1. MLEDIT 입력한 후 Enter 칩니다.

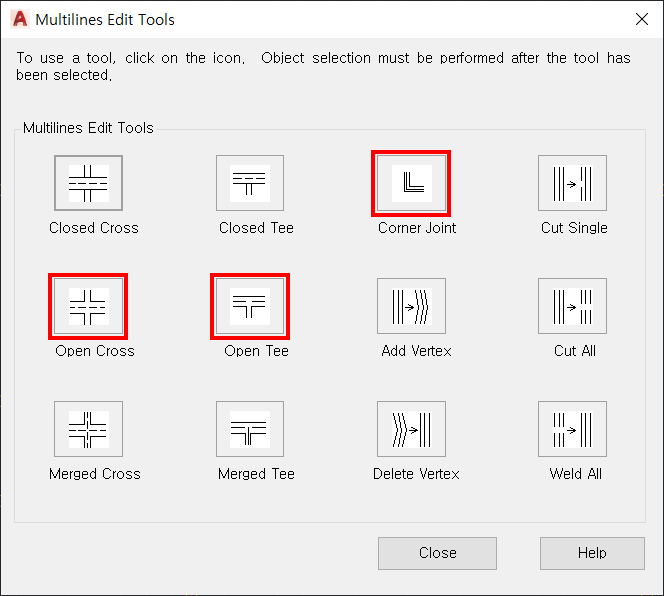

2. 멀티라인 편집하는 창이 뜹니다.

   보통 자주 쓰는 것들을 정리하자면 Coner Joint, Open Cross, Open Tee 3가지 정도로 정리해 볼 수 있습니다.

   각각의 기능에 대해 알아봅시다.



캐드 다중선 편집하기

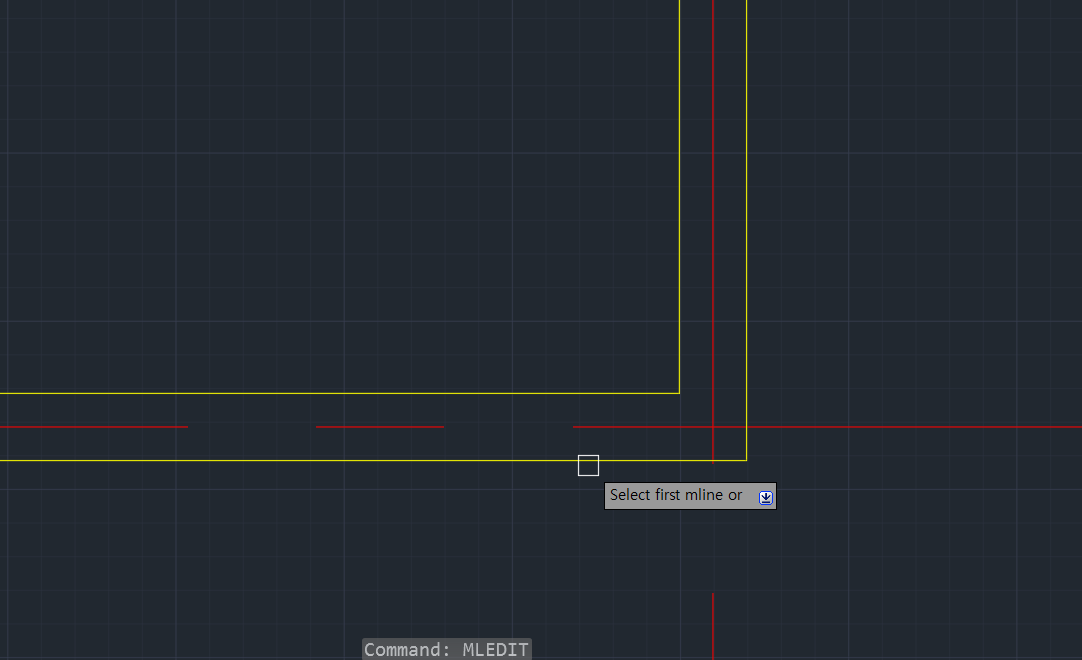

3. Coner Joint 기능입니다.

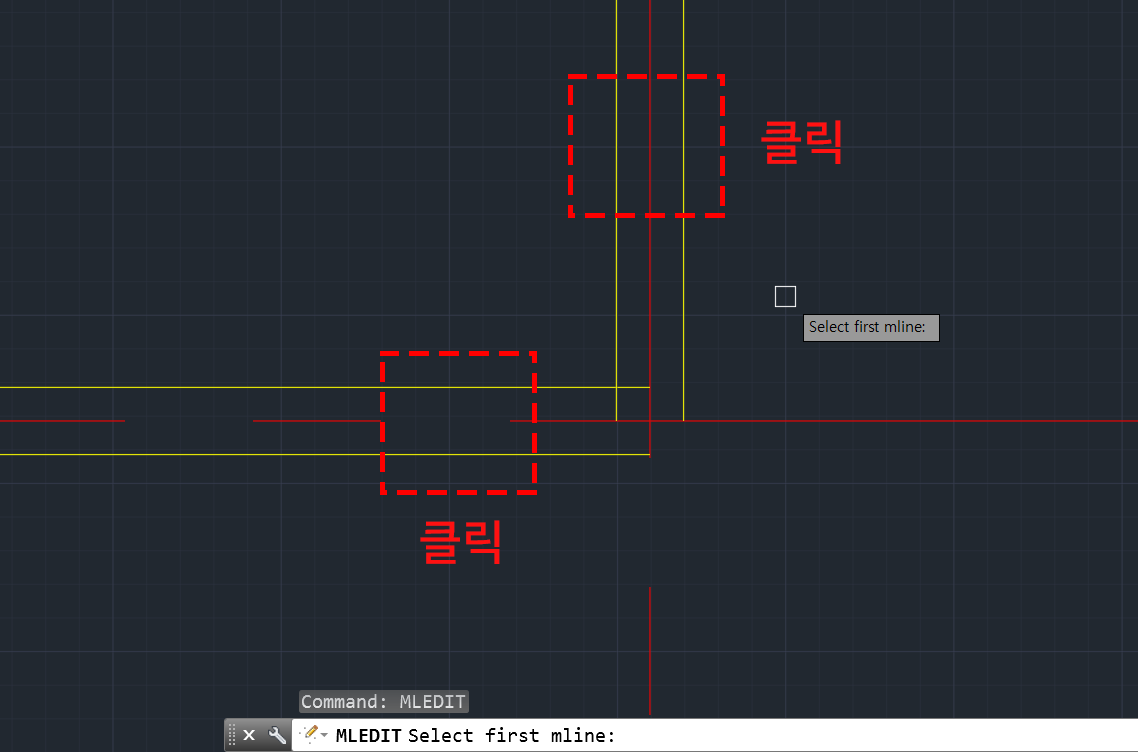

   벽체의 모서리 부분을 이어줍니다. Coner Joint 를 선택 후 각각 라인을 클릭하면 연결이 됩니다.

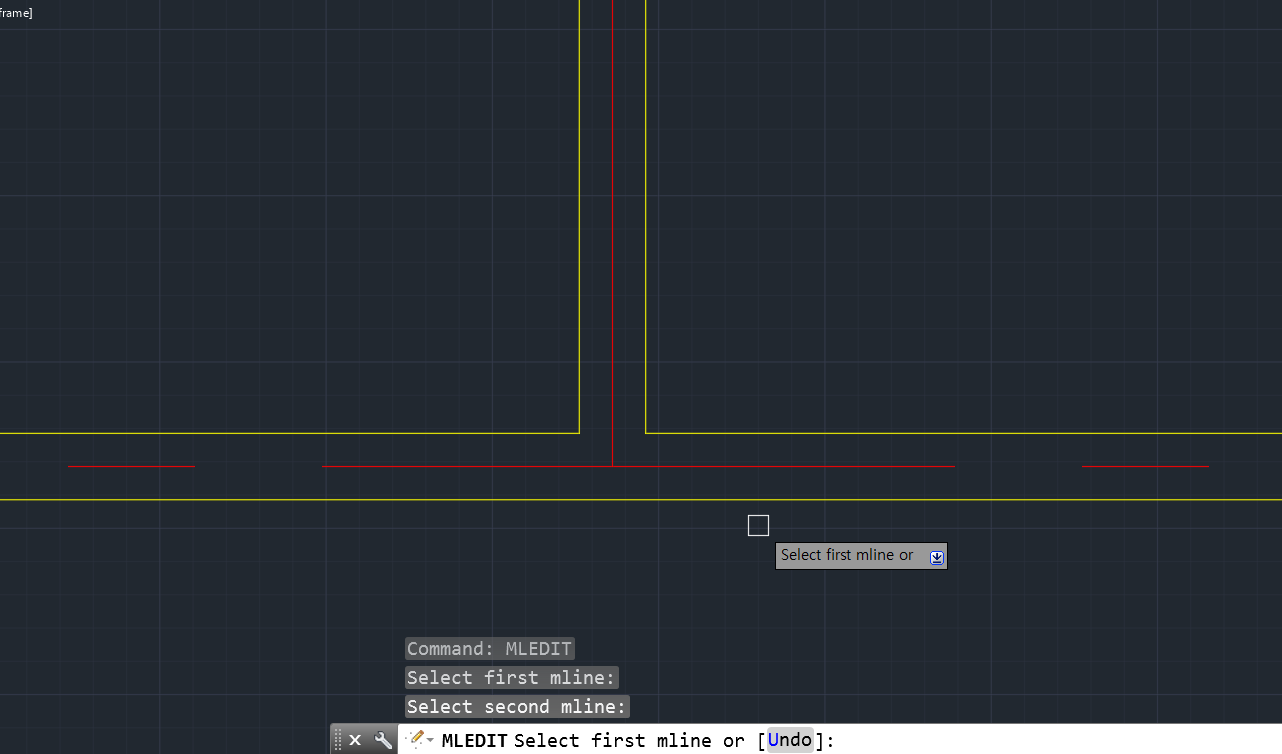

4. Open Tee 기능입니다. 하나의 벽체가 다른 벽체의 중간에 만날 때 정리해주는 기능입니다.

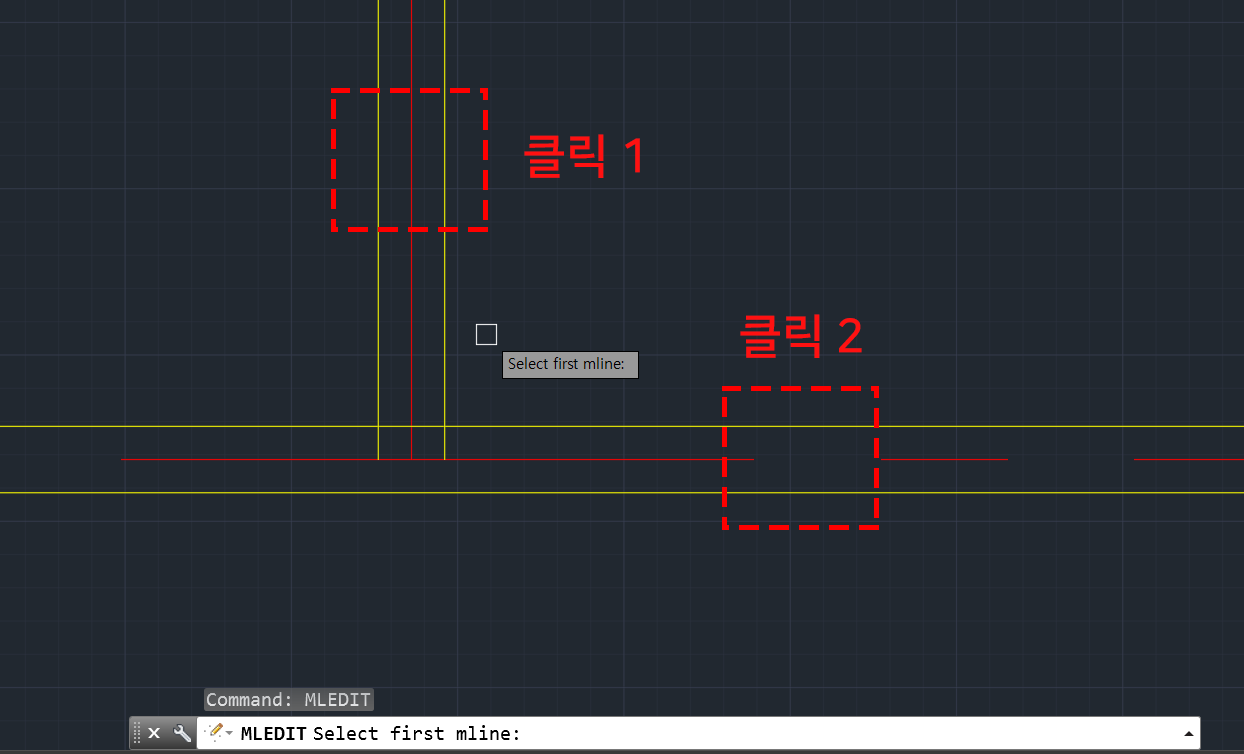

   Open Tee 를 선택후, 먼저 벽체 한부분이 오픈된 객체를 먼저 선택한 후 이어져있는 객체를 선택합니다.

   순서대로 해야 적용이 됩니다.

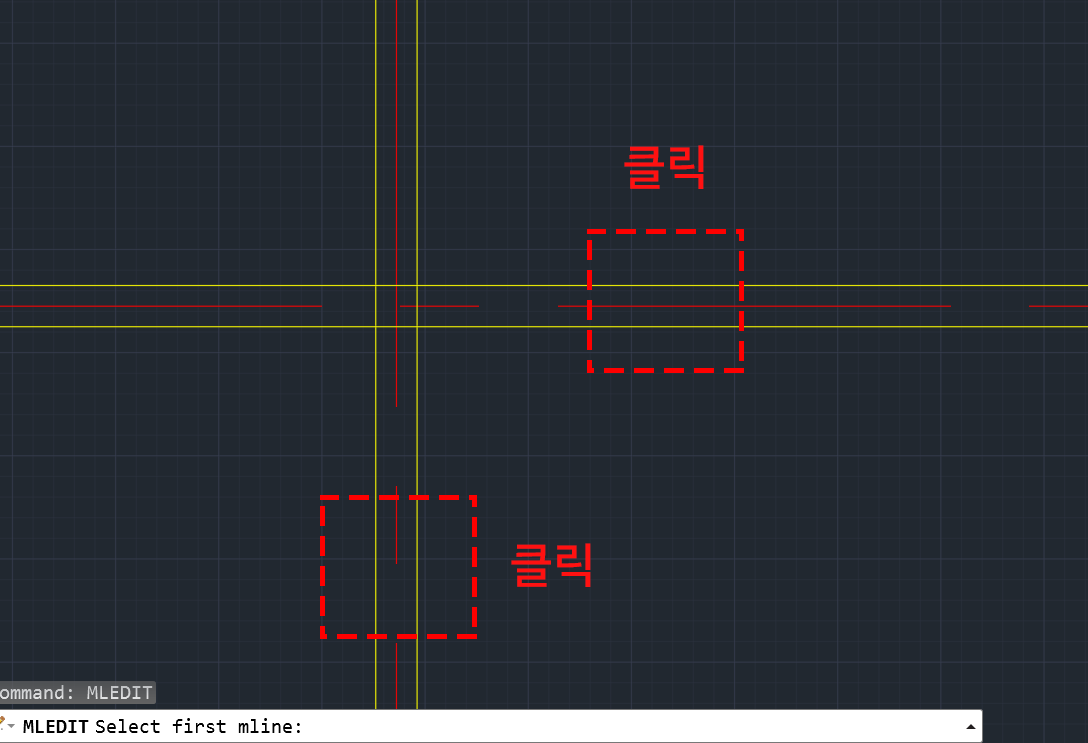

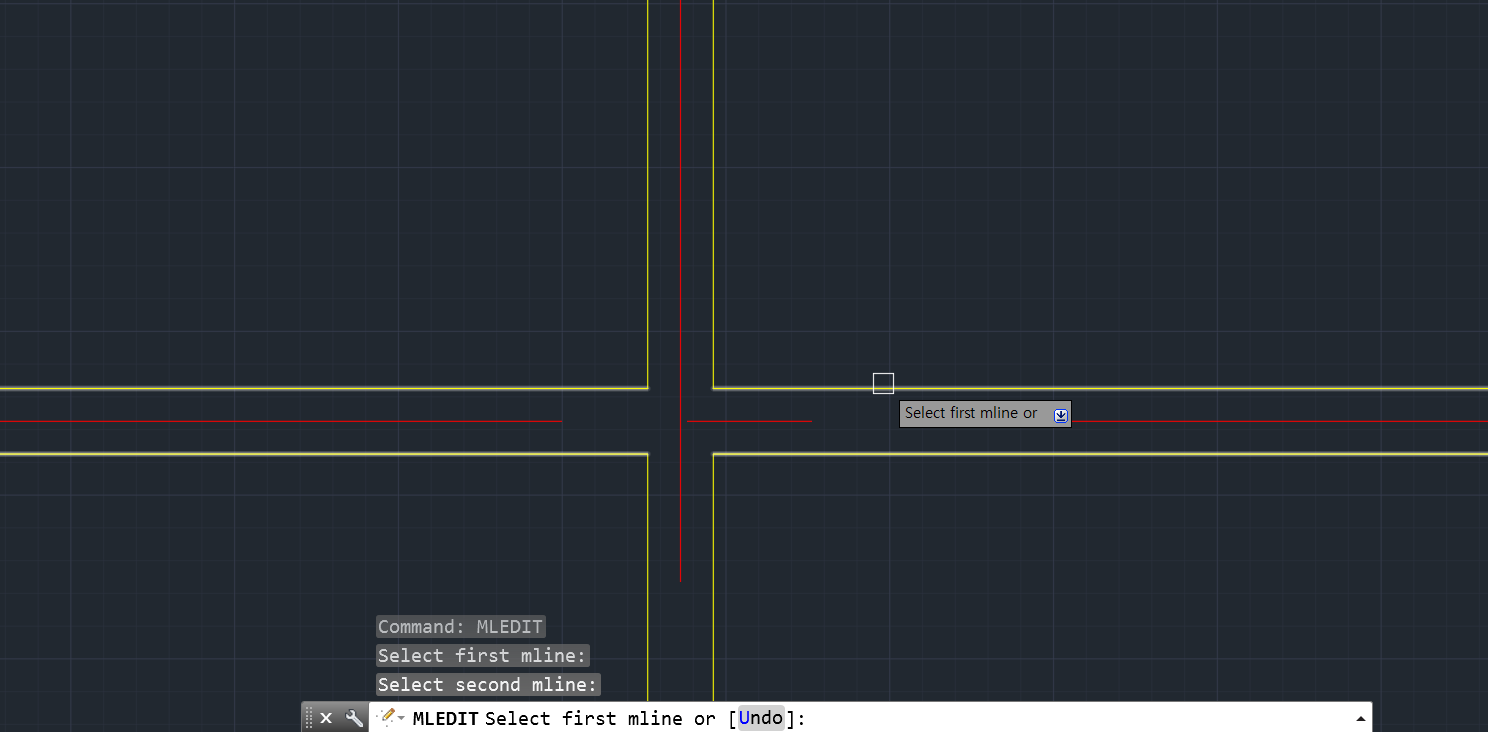

5. Open Cross 기능입니다. 십자로 가로질러가는 벽체를 연결해줍니다.

    Open Cross 를 선택 후 각각 벽체를 클릭하면, 연결이 됩니다.
