[오토캐드] 구름마크(Rev_cloud) 그리기

캐드 구름표시 그리기

도면작성을 할 때, 수정된 부분이 있을 때 표시해서 타업체에 보내야합니다.

이럴때 보통 구름마크로 표시해서 보냅니다. Revcloud 를 그리는 방법에 대해 알아봅시다.





그리는 방법에는 2가지가 있습니다.

첫번째는 바로 Revcloud 를 그리는 방법,

두번째는 객체를 Revcloud 로 변경하는 방법입니다.





REVCLOUD 그리기

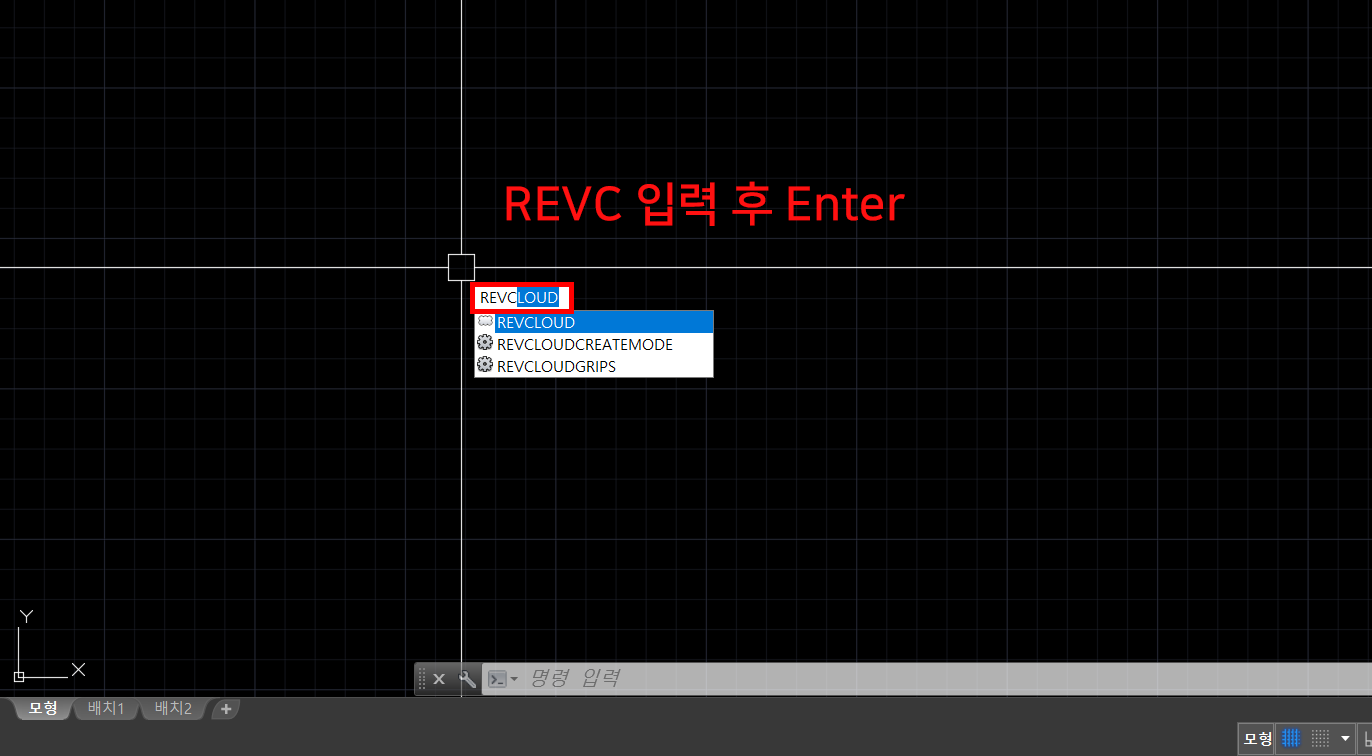

1. REVC 입력 후 Enter

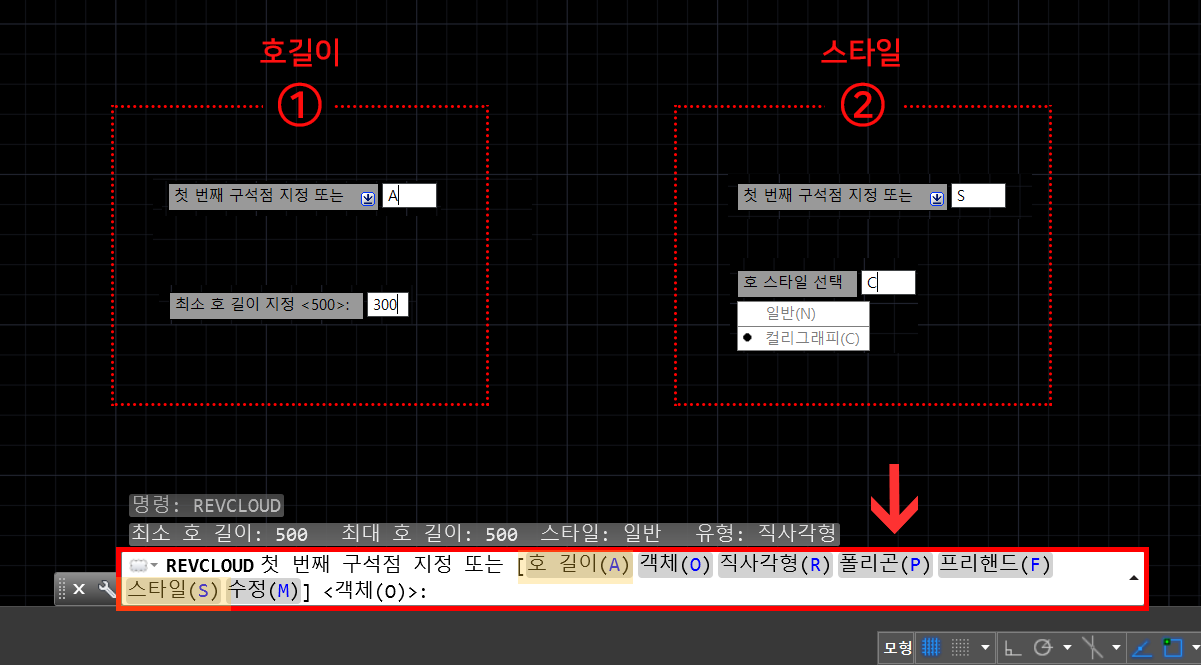

2. 호길이 부분과 스타일을 수정한 후 구름마크를 그릴 것입니다.

    A 입력 후 Enter 친 후, 호 길이를 입력한 후 Enter

    S 입력 후 C (캘리그래피) 스타일 입력 후 Enter 칩니다.

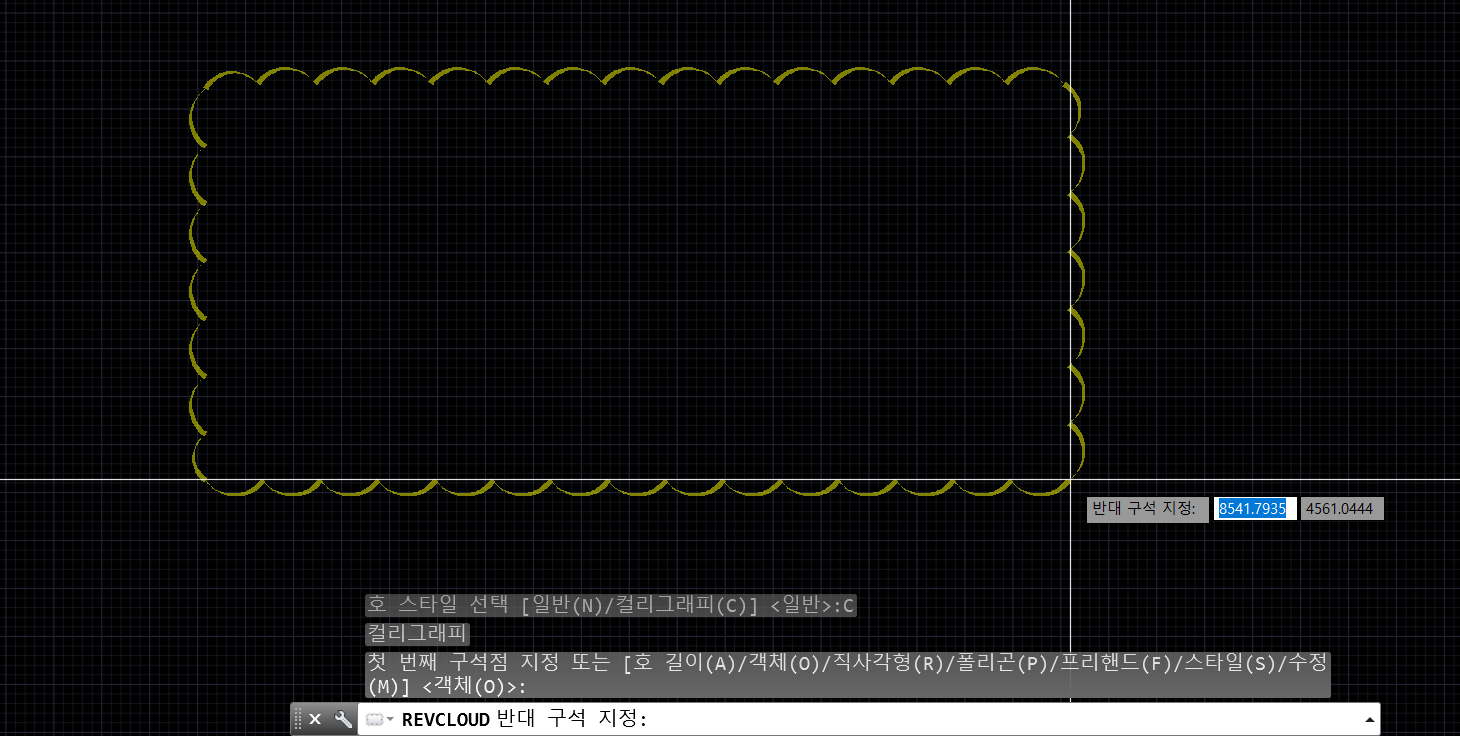

3. 보통 직사각형으로 설정되어져 있어서 그리면 됩니다.

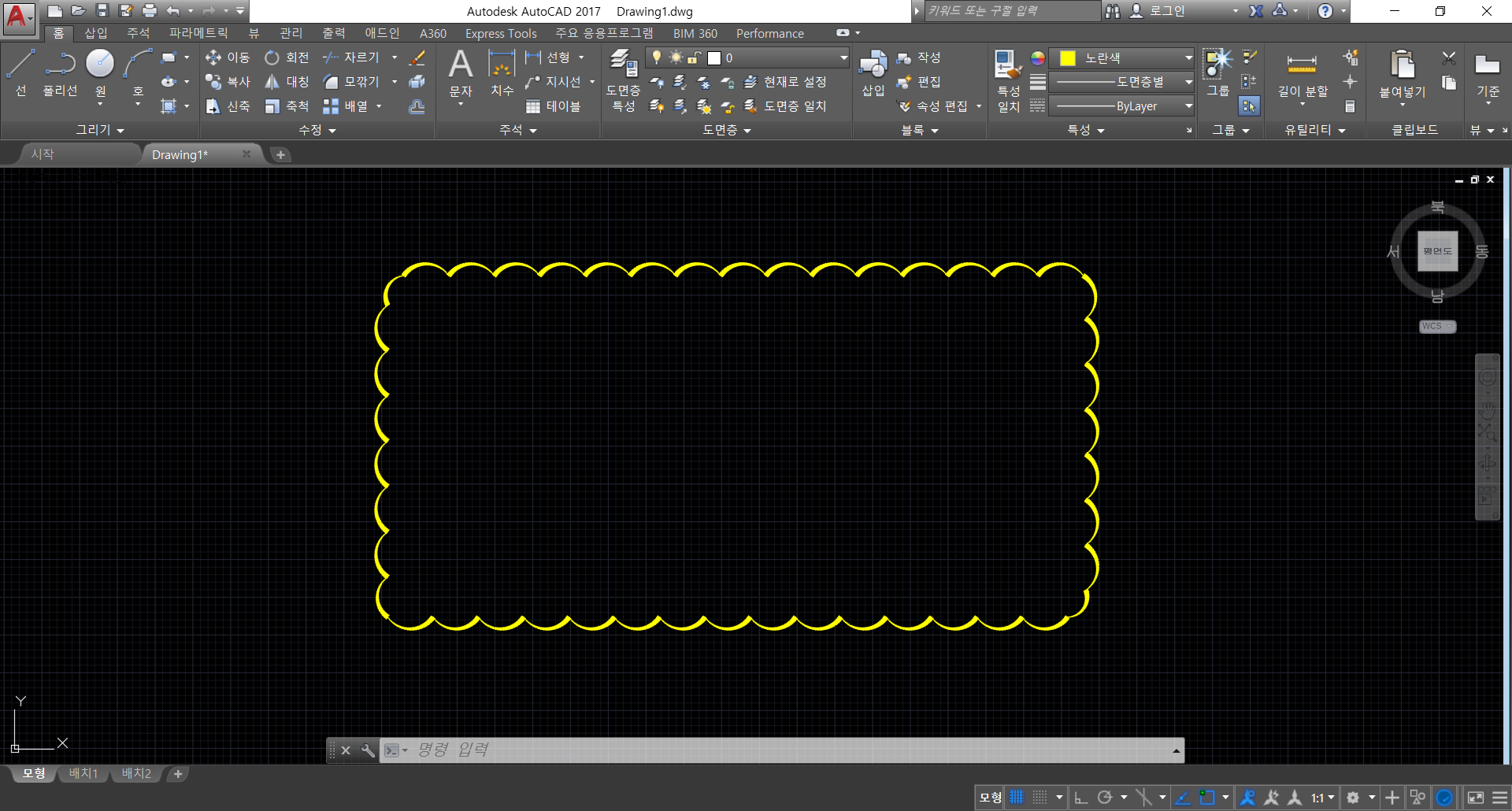

4. 완성







객체를 REVCLOUD 로 변경하기

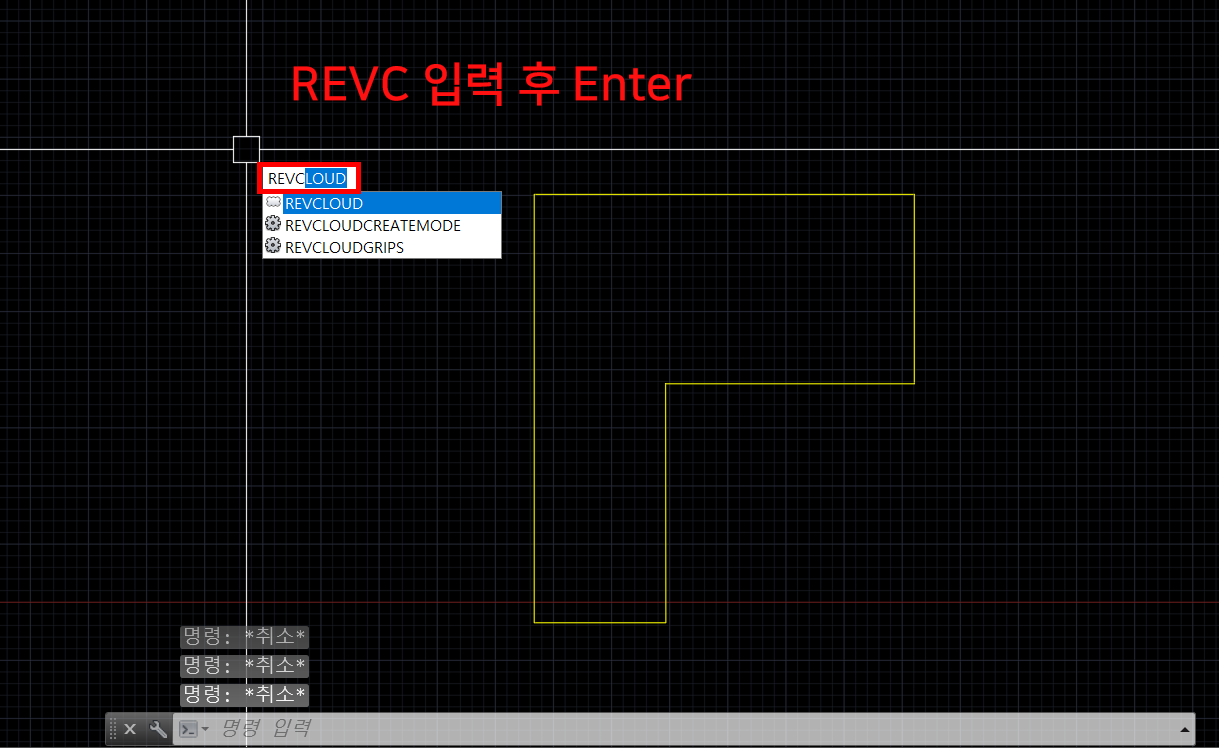

1. REVC 입력 후 Enter

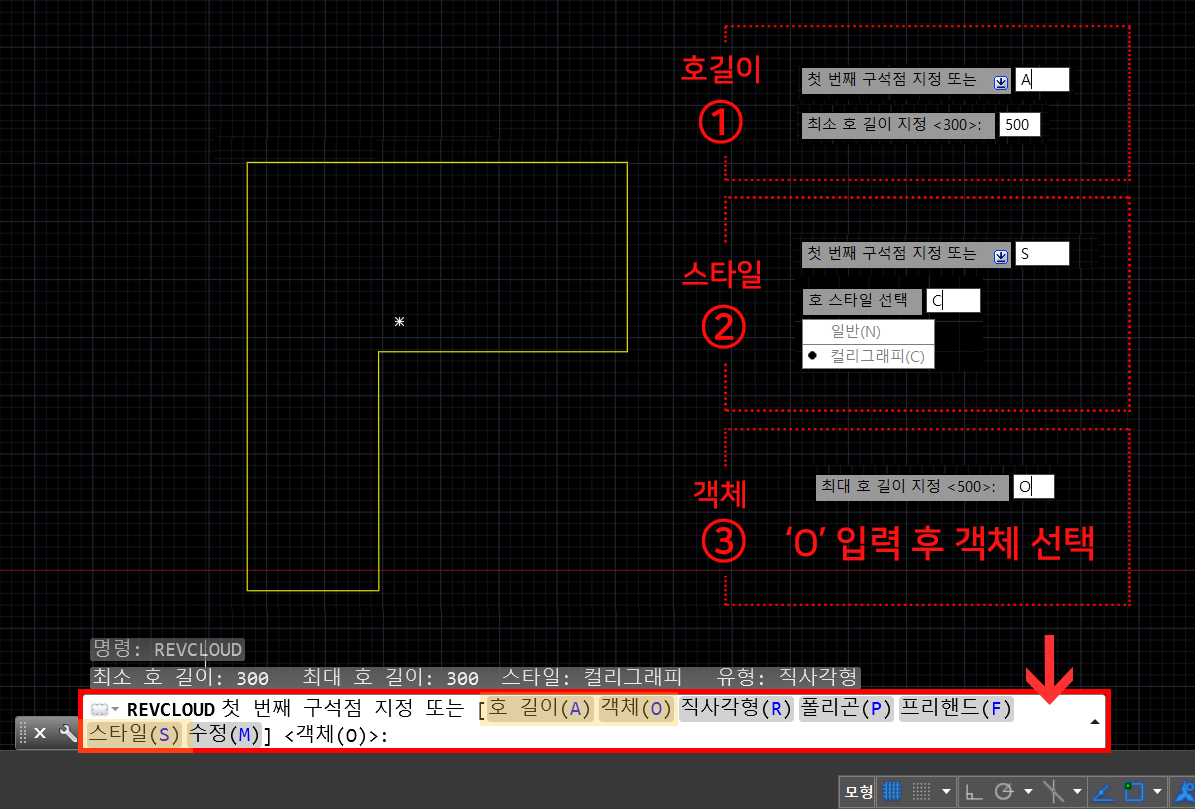

2. 앞서 그리는 것과 마찬가지로 호길이, 스타일을 수정한 뒤 'O' (객체) 를 입력한 뒤 변환하려는 객체를 클릭합니다.

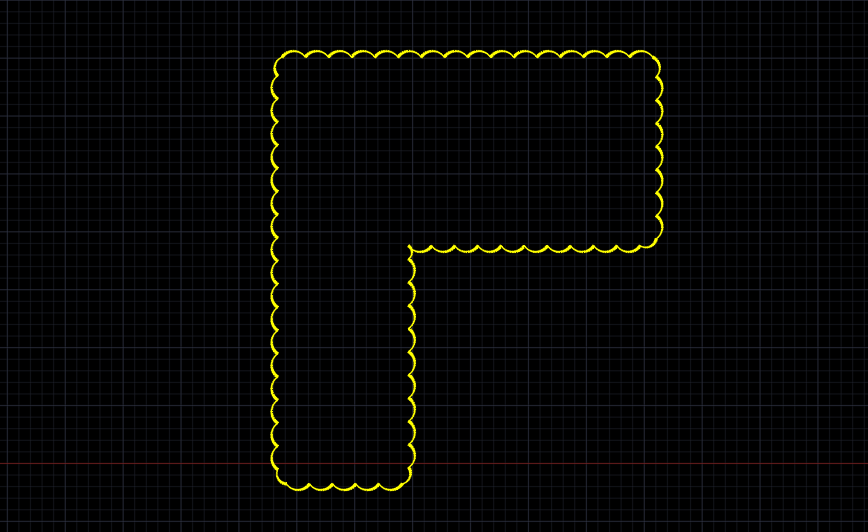

3. 완성되었습니다. 범위를 유동성있게 표현하고 싶을 때 사용할 수 있겠습니다.
