[오토캐드] Boundary 로 경계 작성하기_야근줄여주는 기능

캐드 BOUNDARY

캐드 작업을 하다보면 어떤 부분을 폴리선으로 따야할 때, 일일이 점을 클릭해서 따는 것은 시간이 오래 걸립니다.

그러나 이 Boundary 기능을 잘 사용한다면, 해야될 일의 시간을 줄이는데 도움을 줄 것입니다.

Boundary 기능은 서로 다른 레이어 및 객체여도 닫혀있는 영역에서 폴리라인을 만들어줍니다.







1. 노란색 부분의 영역을 폴리라인으로 만들려고 합니다.



캐드 boundary

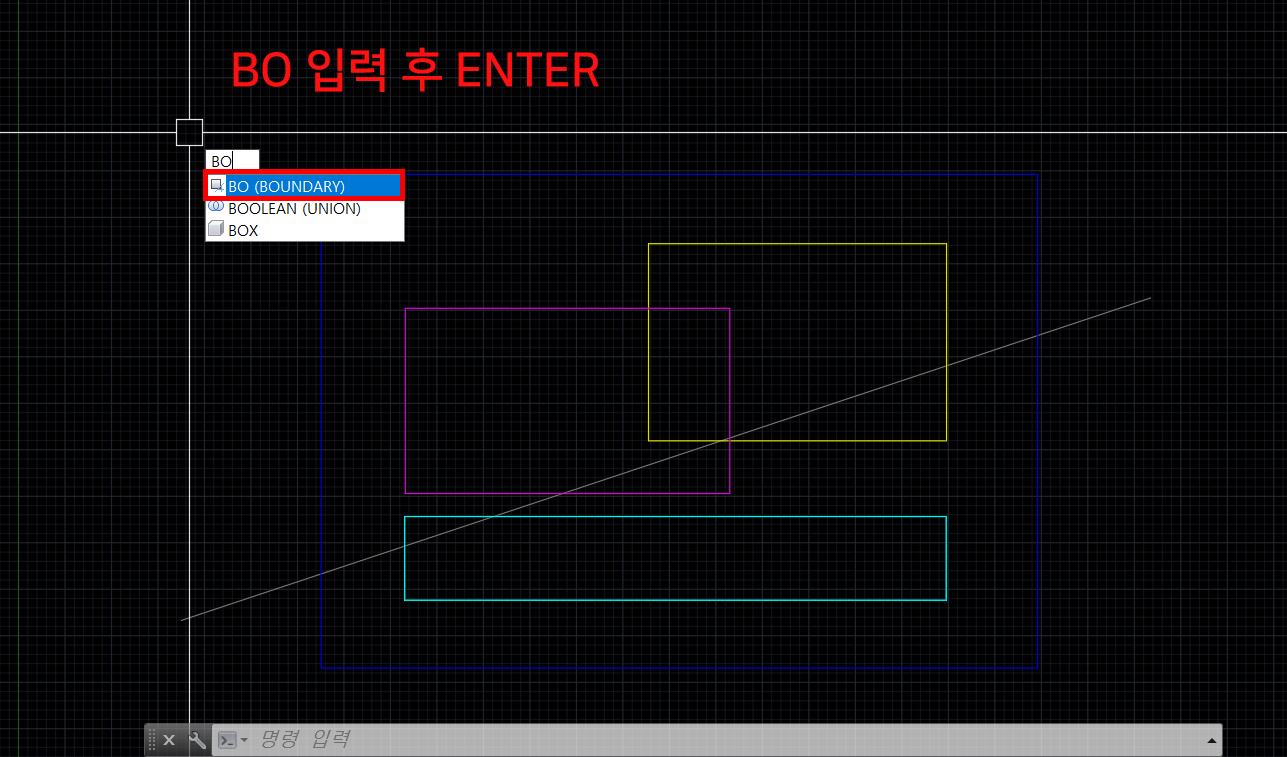

2. BO 입력 (Boundary) 후 Enter 칩니다.









3. 경계작성 창이 뜹니다. 점 선택을 클릭합니다.

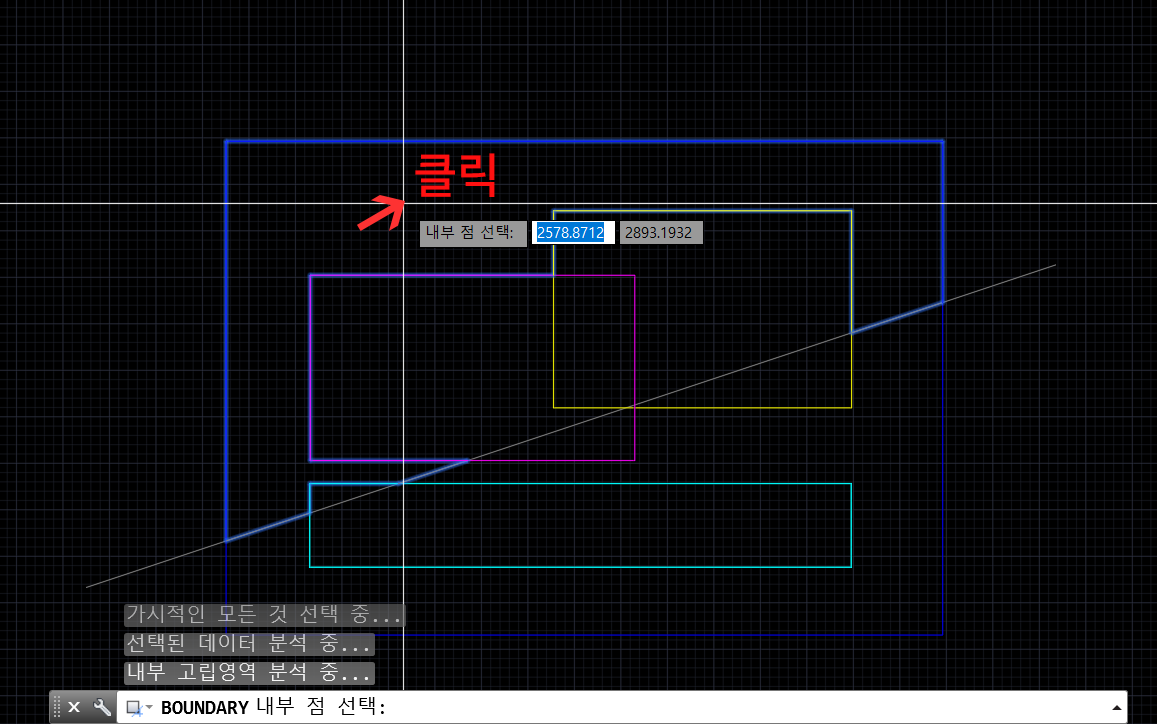

4. 화면 창으로 돌아오면, 폴리라인을 작성할 내부 중 한곳을 클릭후 Enter 칩니다.









5. 경계가 쉽게 작성되었습니다.
