[오토캐드] 치수 반올림하기 (+소수점 없애기)

캐드 상에서 치수를 찍다보면 1561, 1357 정도의 애매한 숫자로 끝날 때가 있습니다.

혹은 1950 정도의 치수도 애매해서 100의 자리 혹은 10의 자리로 반올림이 필요할 때가 있습니다.

방법에 대해 알아봅시다.



수정할 내용들입니다.

1. 치수 1의 자리 반올림하기

2. 치수 10의 자리 반올림하기

3. 소수점 없애기





치수 1의 자리 반올림하기 (+10의 자리 반올림)

수정하고자 하는 치수를 선택 후 Ctrl + 1 을 입력하여 특성창을 띄웁니다.

1차 단위 항목 (영문판 : Primary Units) 에서 '치수 반올림' (영문판 : Dim roundoff) 값을 수정해줍니다.

값 '10'을 입력해줍니다. (2292 -> 2290으로 변경)

(+10의 자리 반올림 하려면 값 '100'을 입력해줍니다) (7250 -> 7200 으로 변경)

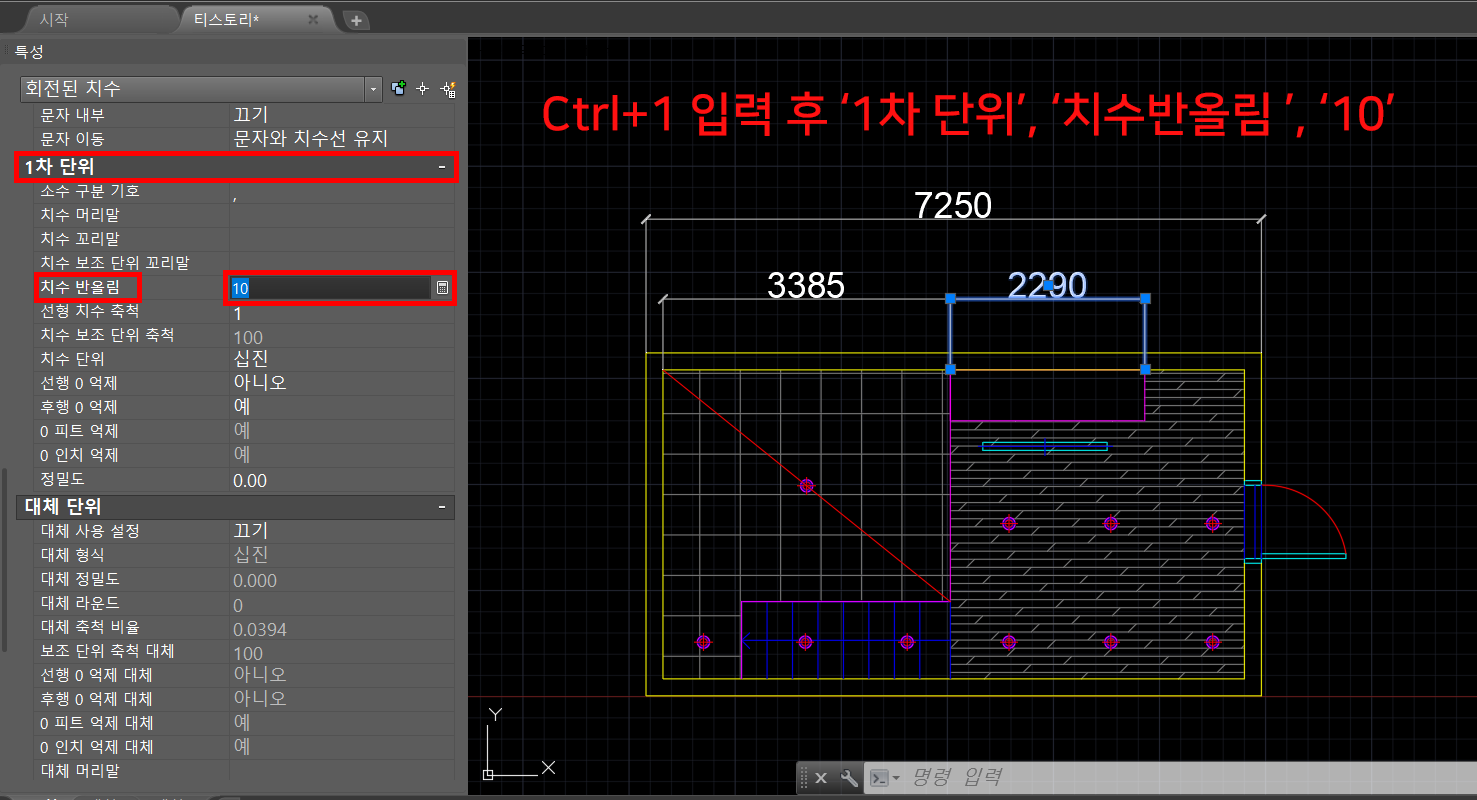

1의 자리 반올림, "10" 입력

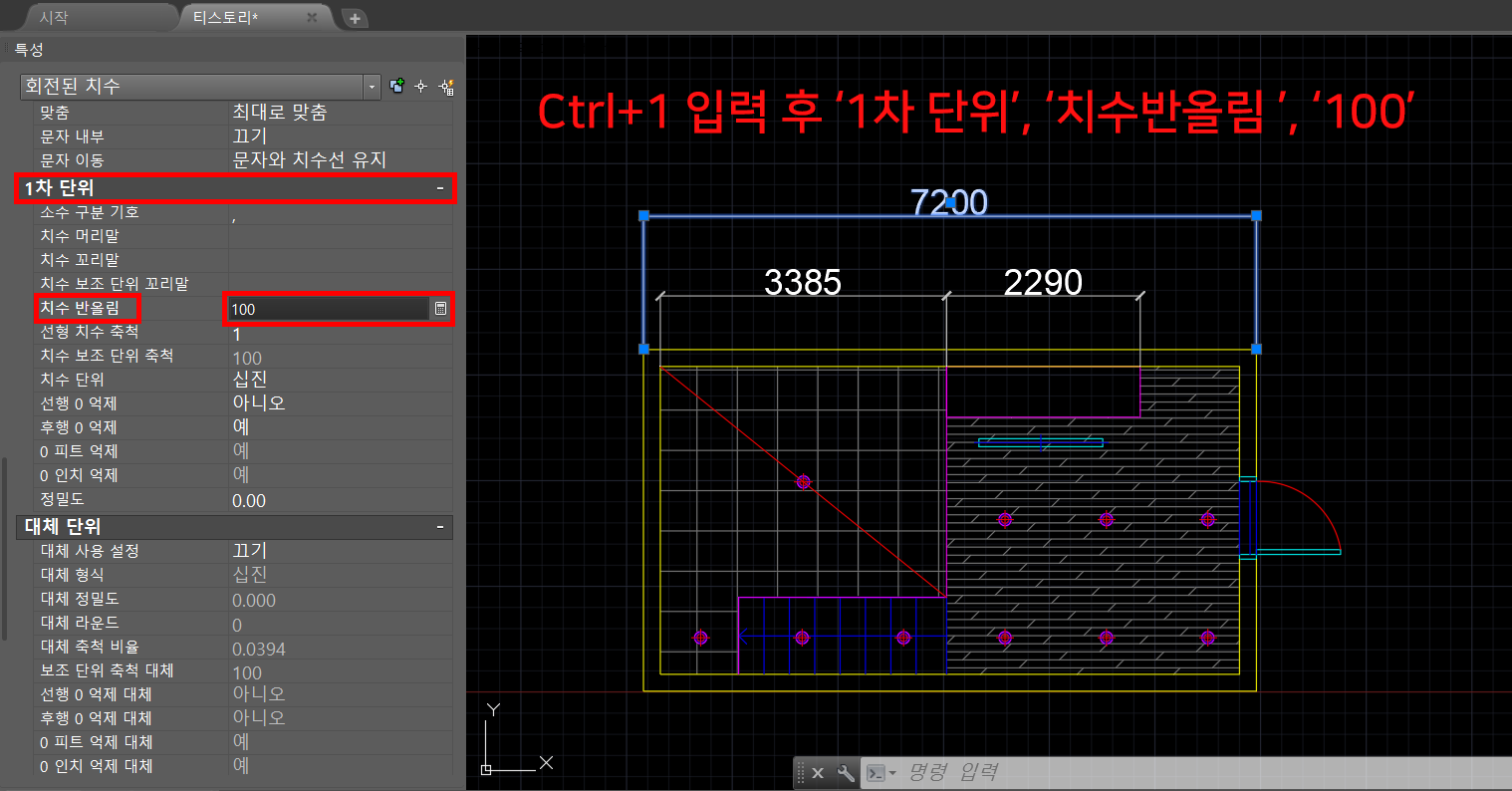

10의 자리 반올림, "100" 입력

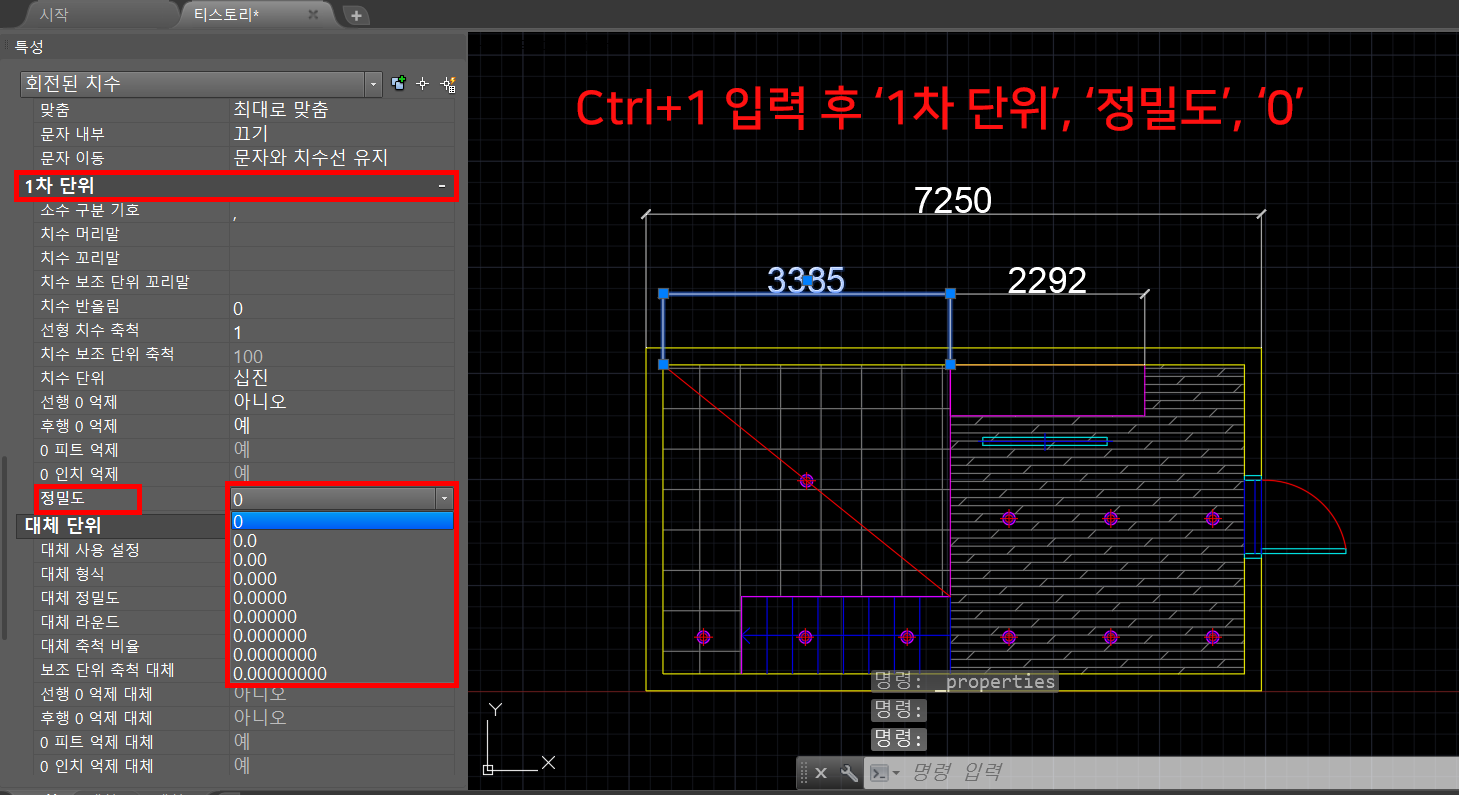

소수점 없애기

동일하게 수정하고자 하는 치수를 선택 후 Ctrl + 1 을 입력하여 특성창을 띄웁니다.

1차 단위 항목 (영문판 : Primary Units) 에서 '정밀도' (영문판 : Precision) 값을 수정해줍니다.

소수점이 없는 값 '0'을 선택해줍니다.
