[캐드] 지시선 그리기 (Mleader)

캐드 지시선

캐드 지시선그리는 방법에 대해 알아봅시다.





1. MLD (Mleader) 입력 후 Enter 칩니다.







2. 지시선 생성할 점을 클릭해서 만들어준 후 내용을 입력해줍니다.

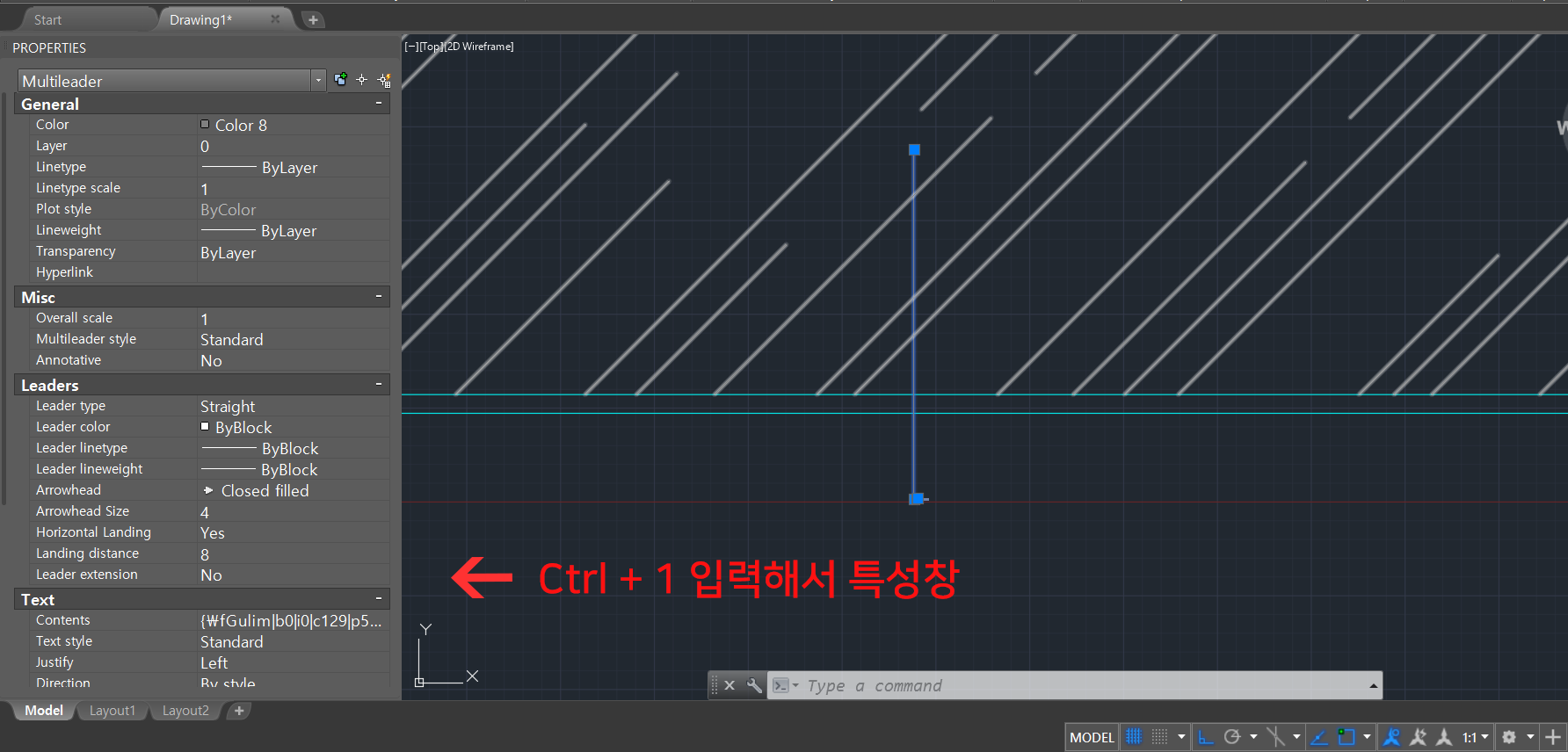

3. 지시선의 속성을 수정하기 위해, Ctrl + 1 입력해서 특성창을 띄웁니다.







4. 특성창에서 Leaders 탭과 Text 탭의 값들을 수정해주려합니다.

Arrowhead 에서 지시선끝의 모양을 선택해줍니다.

Arrowhead Size 에서 선택한 모양의 크기 값을 입력해줍니다.

문자탭에서, 텍스트 스타일과 크기, 간격등을 수정해줍니다.

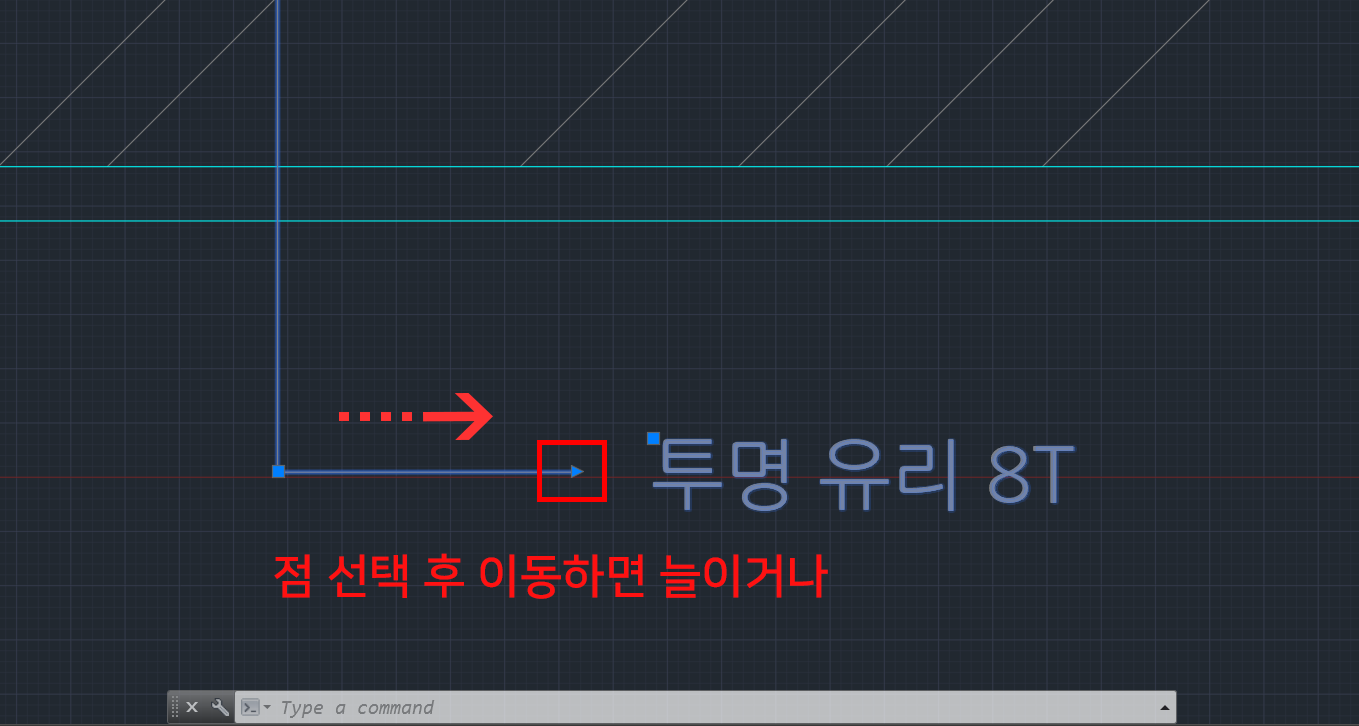

5. 오른쪽 점을 선택한채 드래그하면 수평측의 길이가 길어집니다.

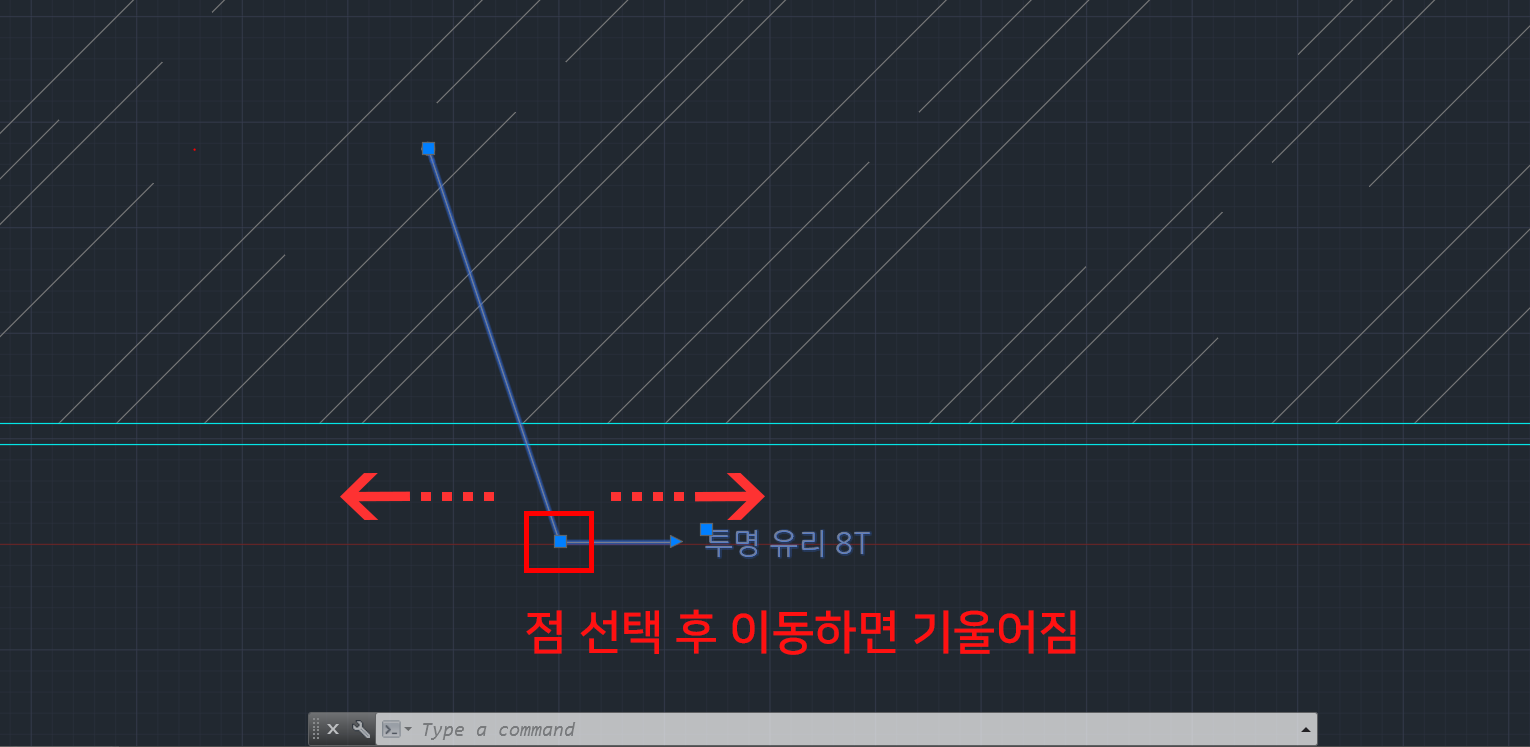

6. 왼쪽점을 클릭한채 드래그하면 지시선을 기울어지게 표현할 수 있습니다.
