[오토캐드] 배치탭의 엠뷰 스케일을 설정하는 2가지 방법

캐드 엠뷰

배치탭에서 엠뷰의 스케일을 작업하는 방법은 2가지가 있으며 활용하는 방법이 다릅니다.

1. 모형탭의 도면을 배치탭에서 축소해서 스케일 잡는 방법 (용량이 작음)

2. 모형탭과 배치탭의 도면크기를 동일하게 스케일 잡는 방법 (용량이 큼)





배치탭에서 작게 스케일 잡기

배치탭에서 그려진 도곽의 사이즈를 보면 420*297 인 것을 볼 수 있습니다.

스케일이 1/60이든 1/70 이든 도곽의 크기는 420*297 입니다. 이 도곽안에서 스케일을 조정하는 것입니다.

그려진 도면은 1/30 스케일안에 들어오므로 1/30 스케일로 작성이 되어졌습니다.

출력할 때 플롯의 축적은 1:1 인 것을 볼 수 있습니다.



캐드 엠뷰 스케일

meankey.tistory.com/79

엠뷰 스케일 작업방법에 대한 내용으로 참고로 올립니다.

[오토캐드] 엠뷰 작업하기 (레이어 끄기, 엠뷰탭 나오기)



모형탭과 배치탭의 도면크기를 동일하게 스케일 잡기

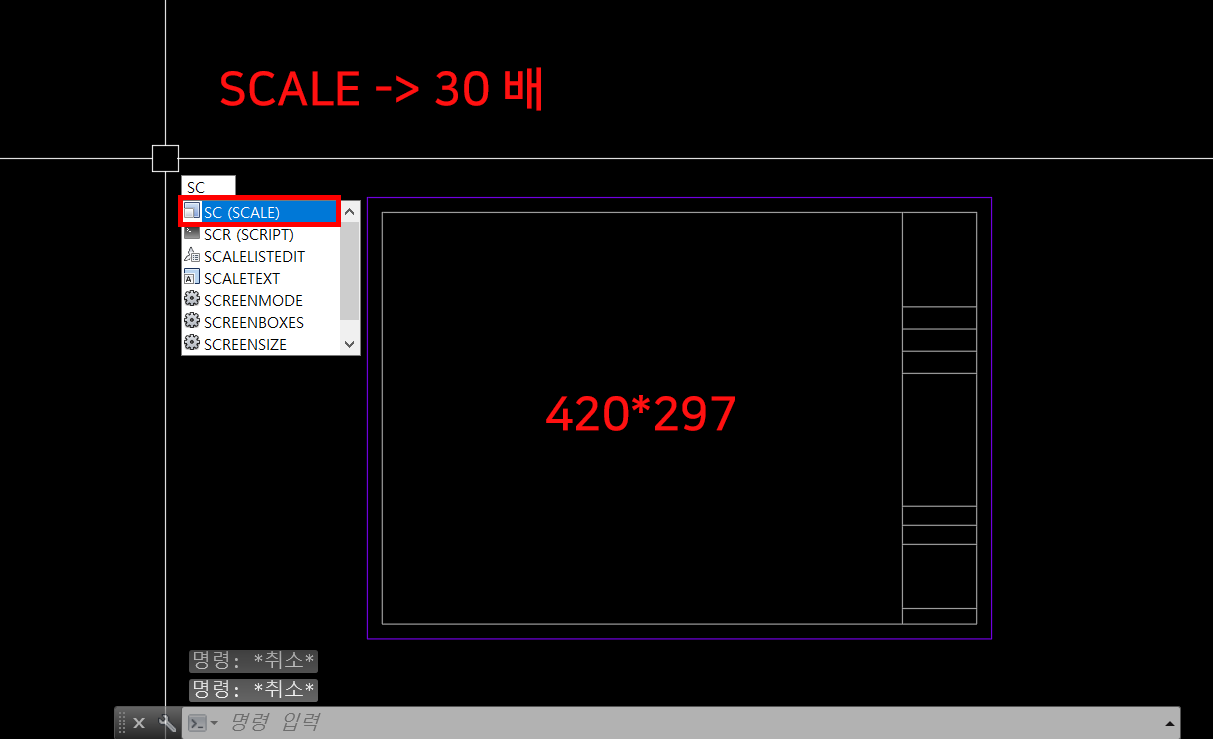

1. 아까 420*297 의 도곽을 30배 확대 시키겠습니다. (아까 도면의 크기가 1:30 스케일 안에 들어왔기 때문에)

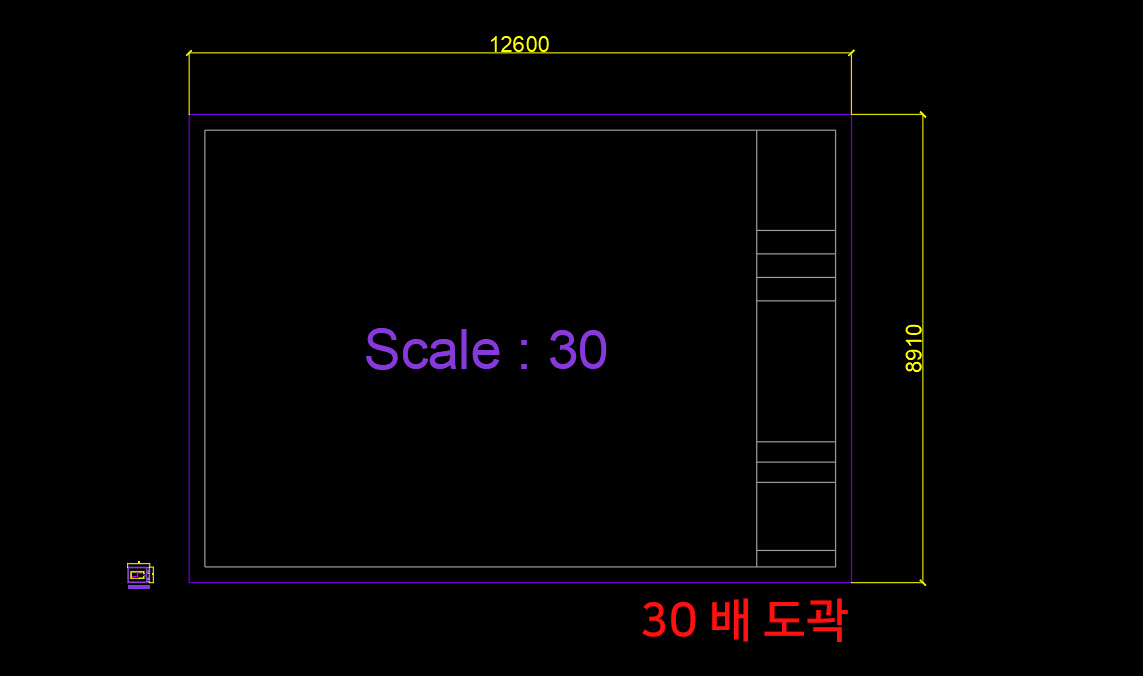

2. 도곽의 크기가 30배 커졌습니다.

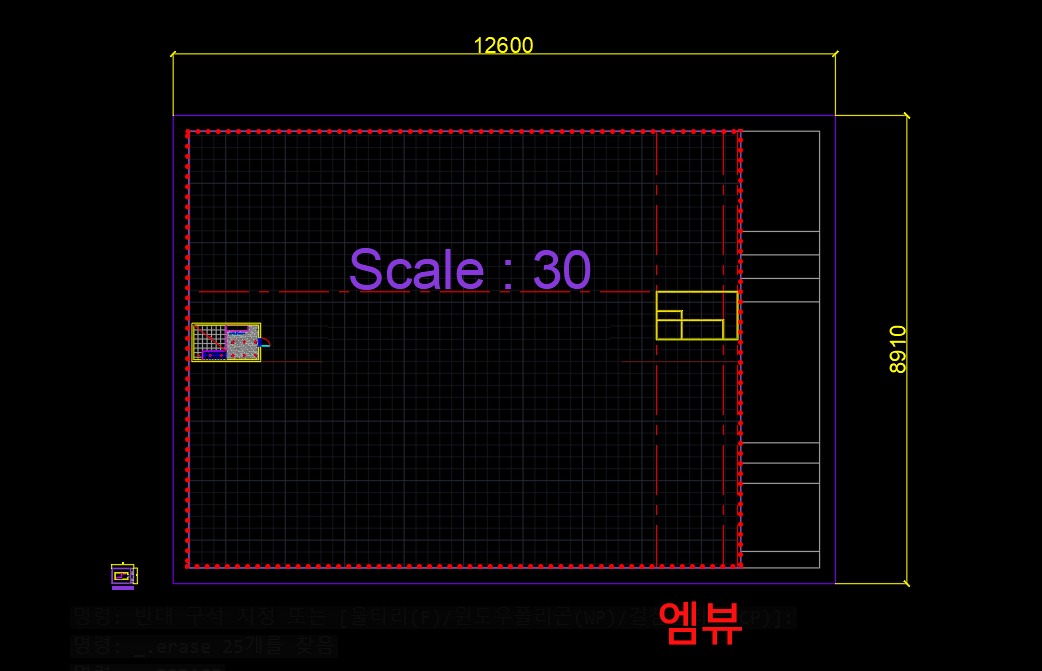

3. 엠뷰를 잡습니다.







4. 여기서 모형의 크기와 동일하게 스케일을 1:1로 잡습니다. (Z -> S -> 1:1xp)

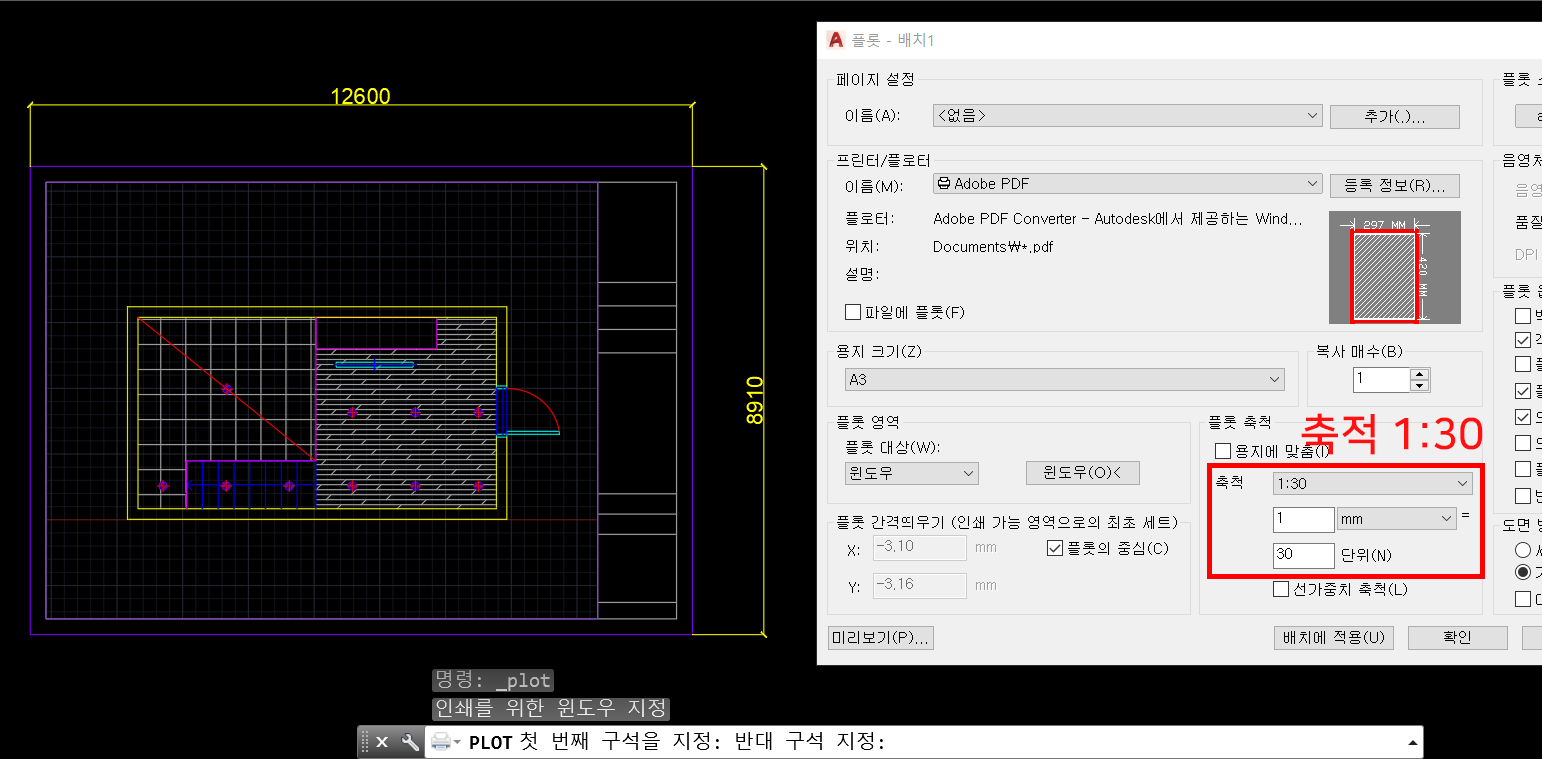

5. 모형과 배치의 크기가 같으며, 도곽이 그만큼 뻥튀기 되어서 출력시에는 크게 늘린 축적 (1/30) 으로 출력이 되게 됩니다.
