[캐드] 속성정의 만들기_블록에 속성을 부여하기

캐드 속성정의 편집

블록처럼 하나로 묶여 있으며, 개별로 쉽게 수정 또한 가능한 속성정의에 대해 알아봅시다.

도곽이나, 공간을 설명하는 블록 등에 유용하게 사용할 수 있겠습니다.

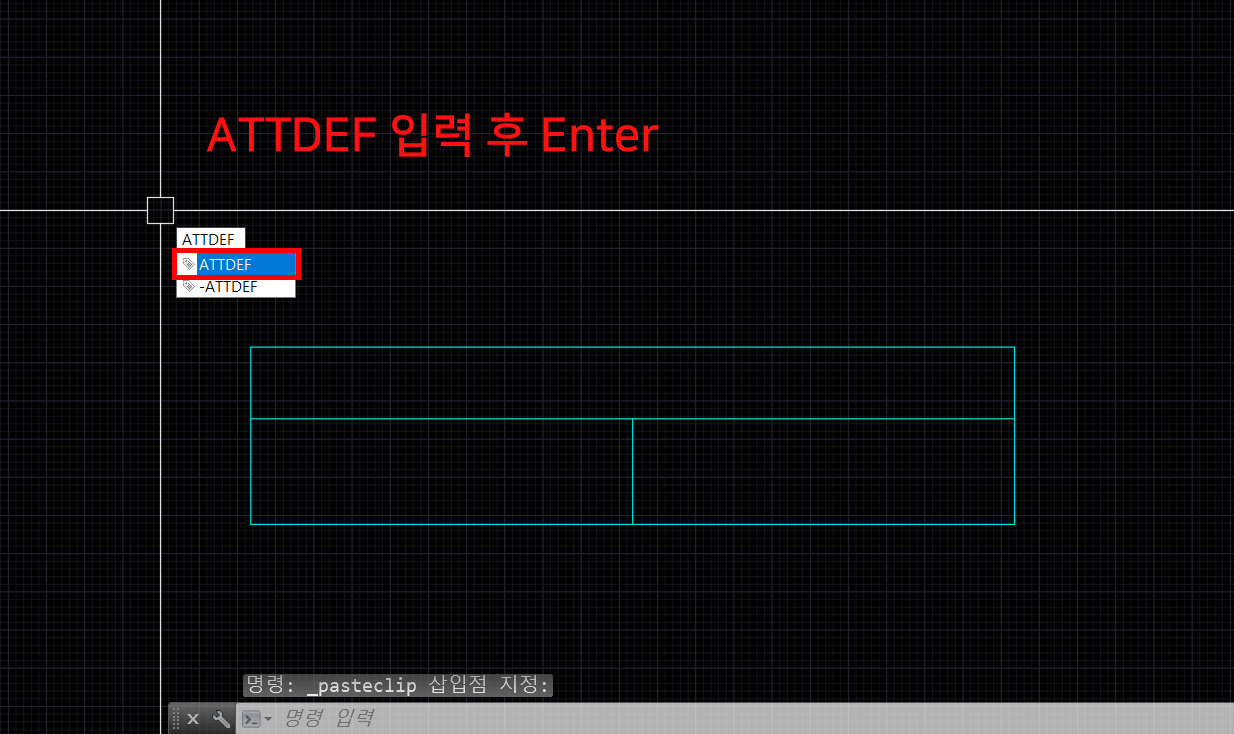

1. ATTDEF 입력 후 Enter

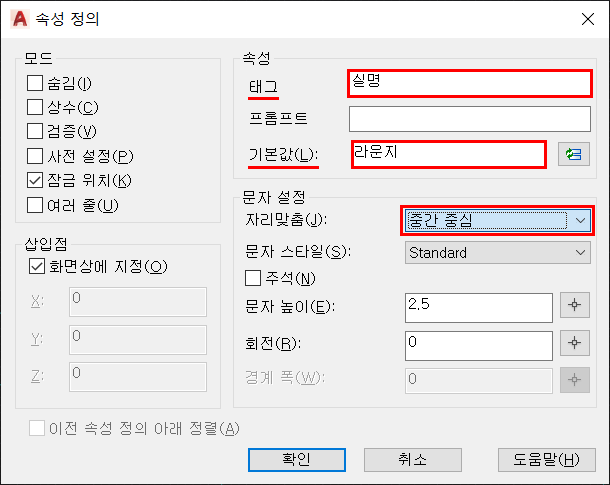

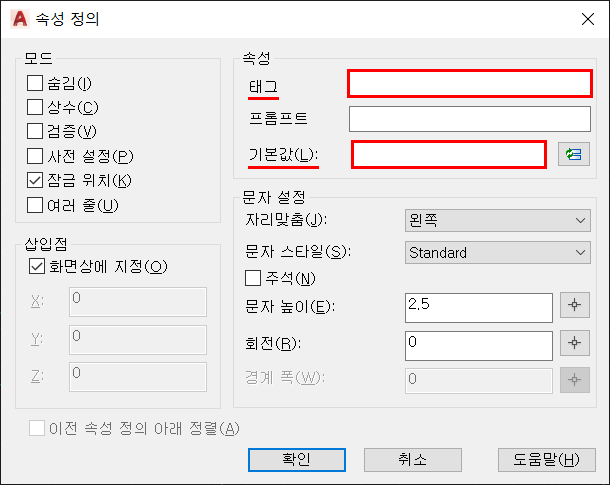

2. 속성정의 창이 뜹니다. 저는 태그와 기본값만 입력합니다.

   태그는 입력하려는 값의 큰 '분류' 혹은 '주제'입니다. 기본값은 태그의 값에 대한 부분입니다.









3. 태그와 값을 입력해준 뒤 자리 맞춤에서 '중간 중심' 을 선택해줍니다.



속성정의

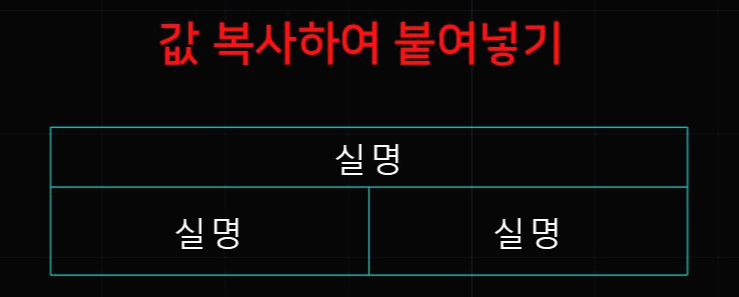

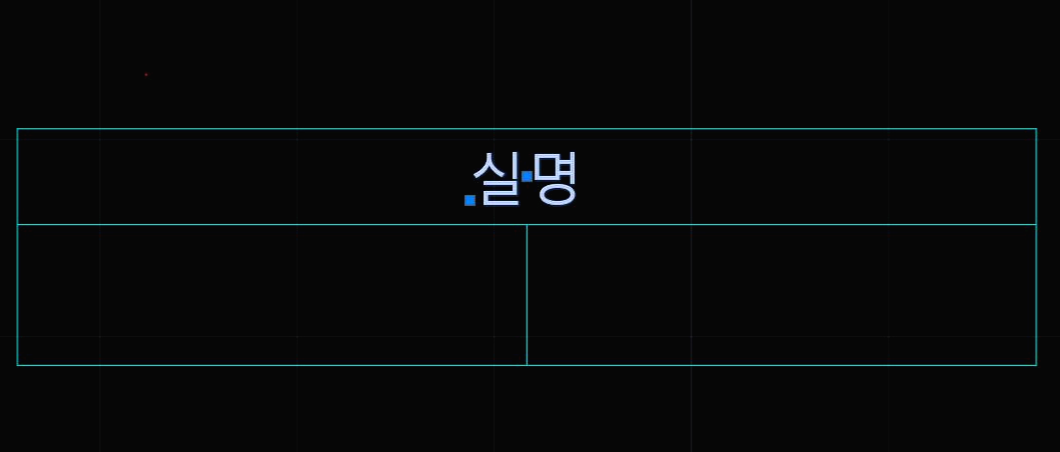

4. 속성값이 생성되었습니다. 중심에 위치시킨 후, 다른칸에도 속성을 만들 것이므로 복사하여 붙여넣습니다.

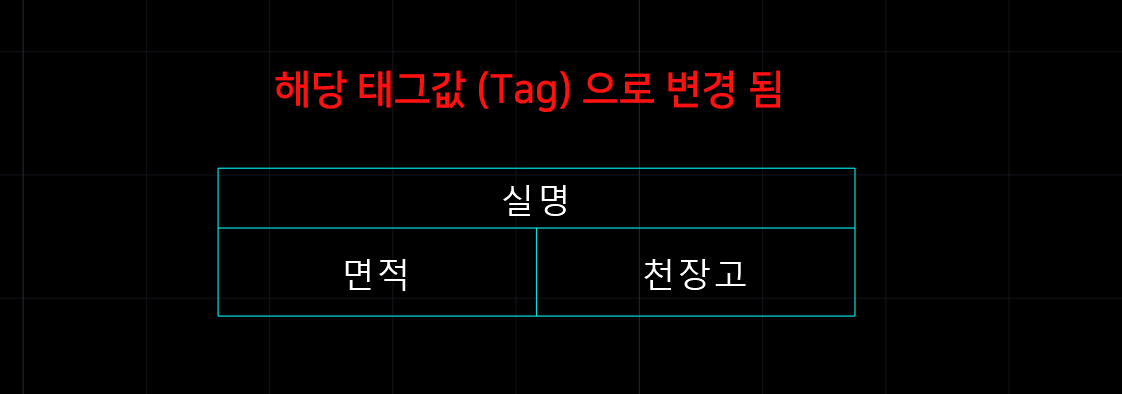

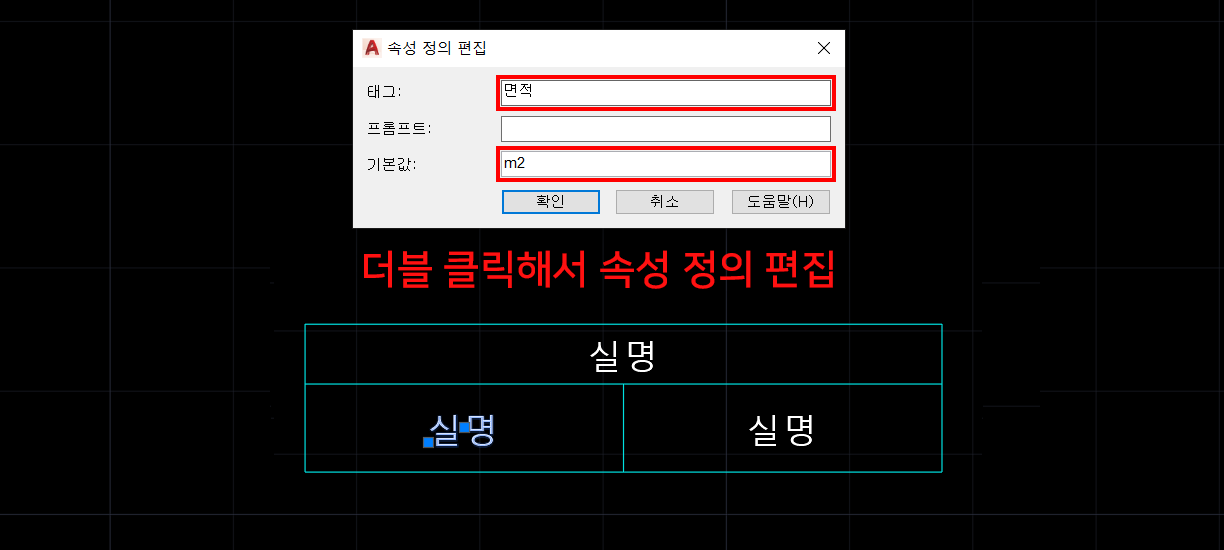

5. 복사한 속성의 정의에서 태그와 기본값을  수정해줄것입니다. 두번째 것에는 면적을 적을 것이므로, 아래와 같     이 입력합니다. 속성정의를 모두 수정하였으며, 현재는 태그 값으로 표시가 되고 있습니다.

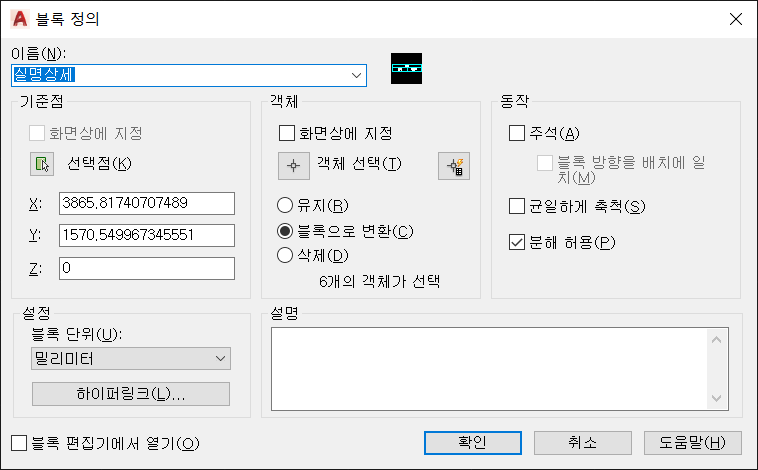

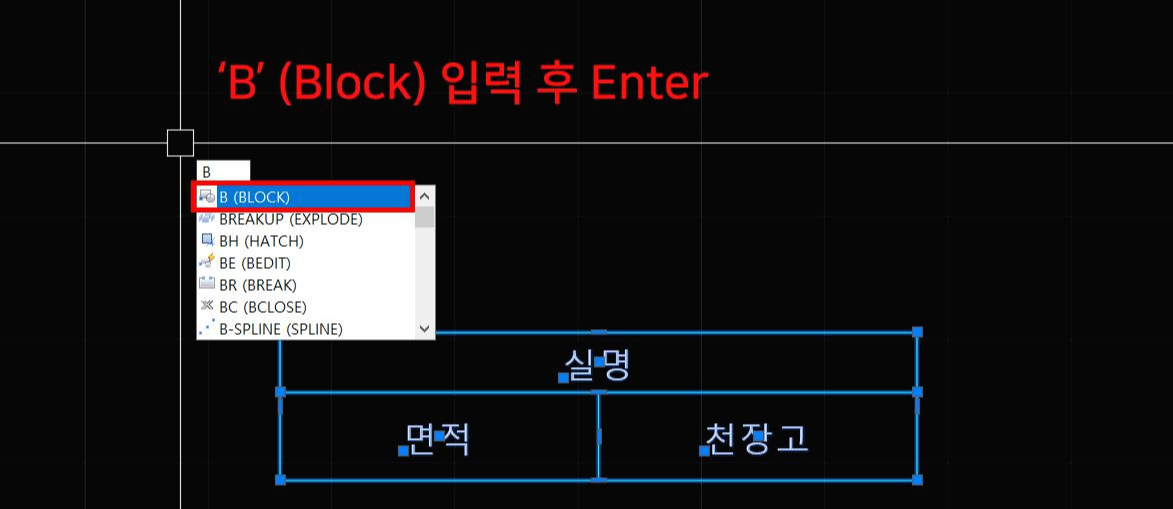

6. 블록을 만들어줍니다.

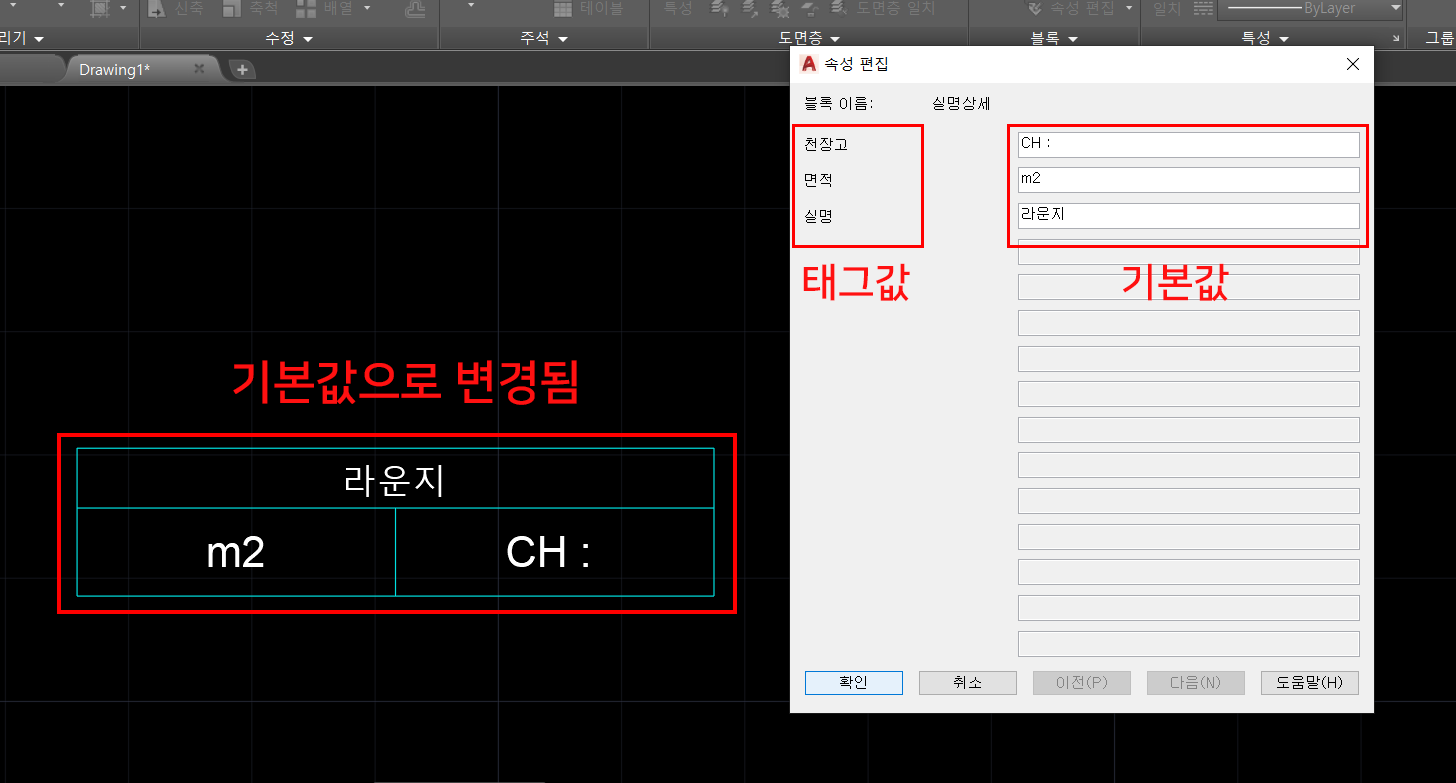

7. 블록을 만들고 확인을 누르면, 아래와 같이 속성편집 창이 뜹니다.

    아까 만들었던 속성정의에서 입력했던 태그값과 기본값을 볼 수 있습니다.

    블록으로 만들면서 전에 입력되었던 태그 값에서 기본값으로 내용이 변경된 것을 확인할 수 있습니다.

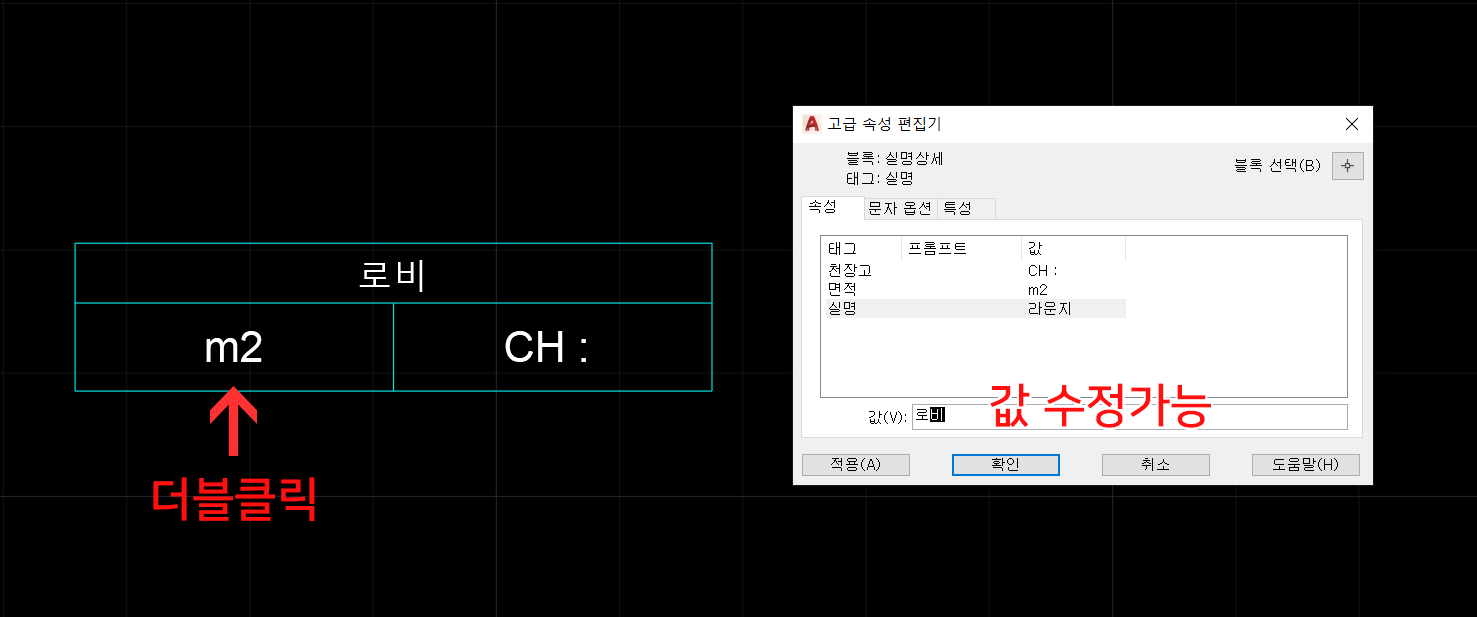

8. 블록의 해당 속성을 더블클릭하여 값수정이 가능합니다.
