[캐드] 객체 그리기 순서 변경하기

캐드 작업을 하다보면 객체가 겹쳐서 뒤로가서 안보인다거나 하는 경우가 있습니다.

그럴때 Draw Order 을 통해서 객체를 맨앞, 뒤 등으로 보낼 수 있습니다.

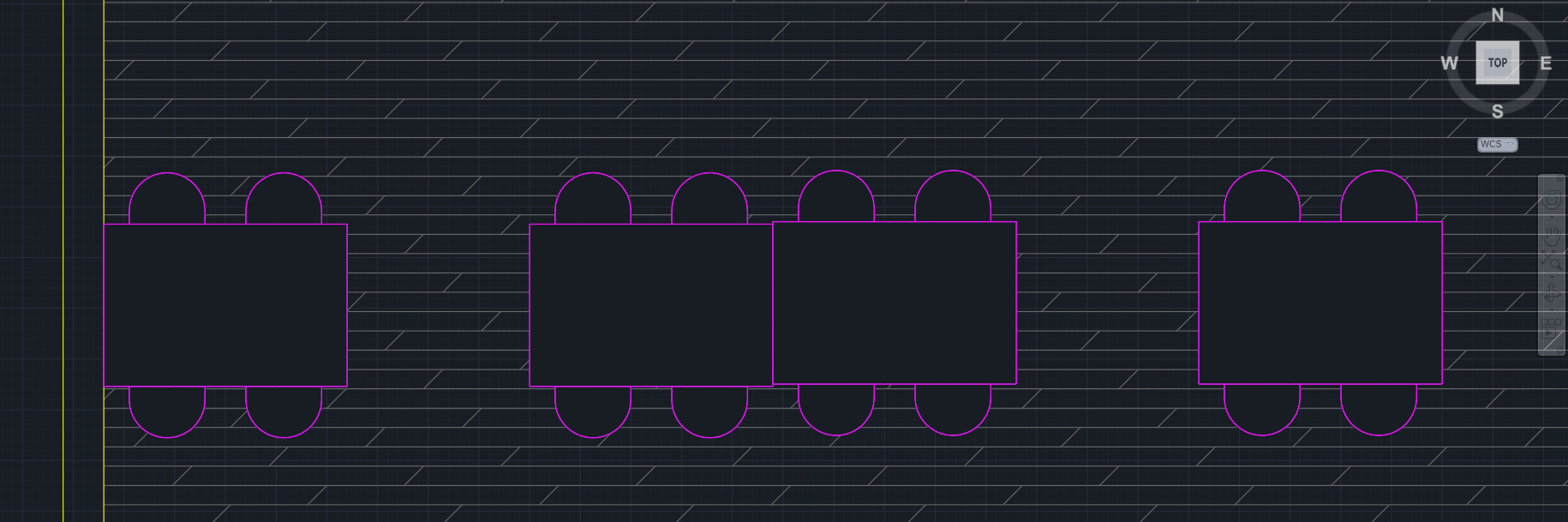

객체를 맨앞으로 이동시키기

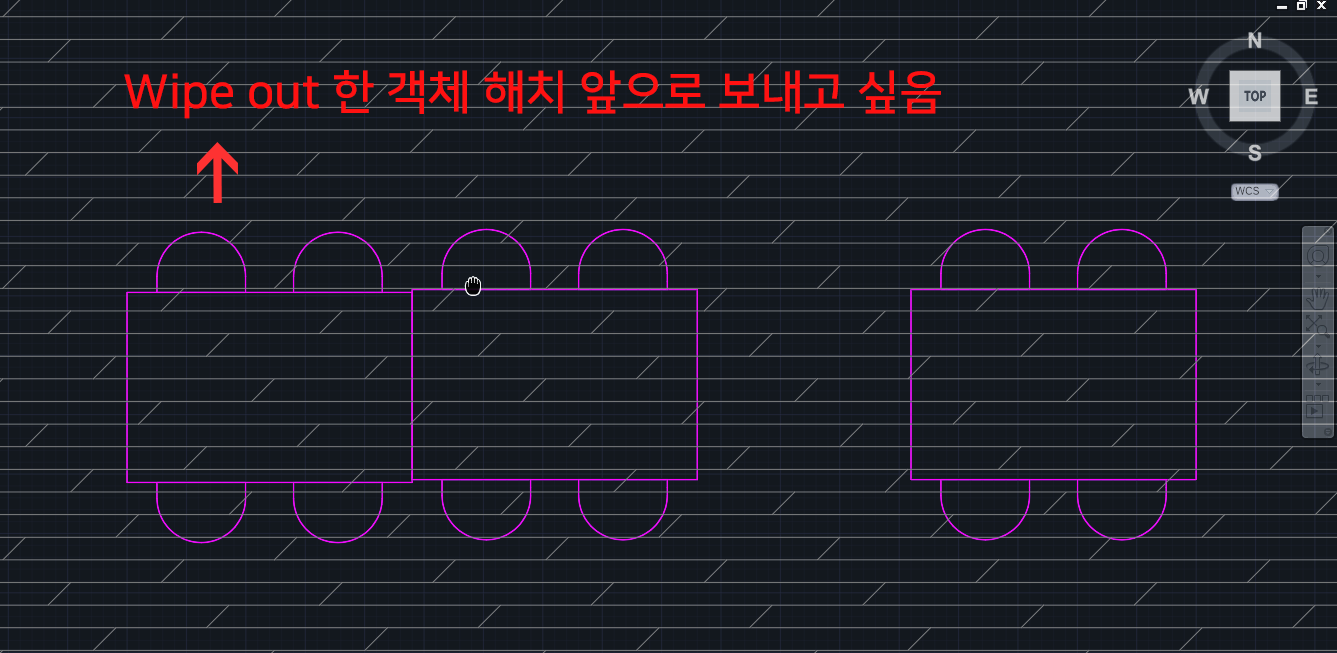

테이블에 Wipe out 을 해두었는데 해치가 보입니다. 해치보다 위로 보내려고 합니다.

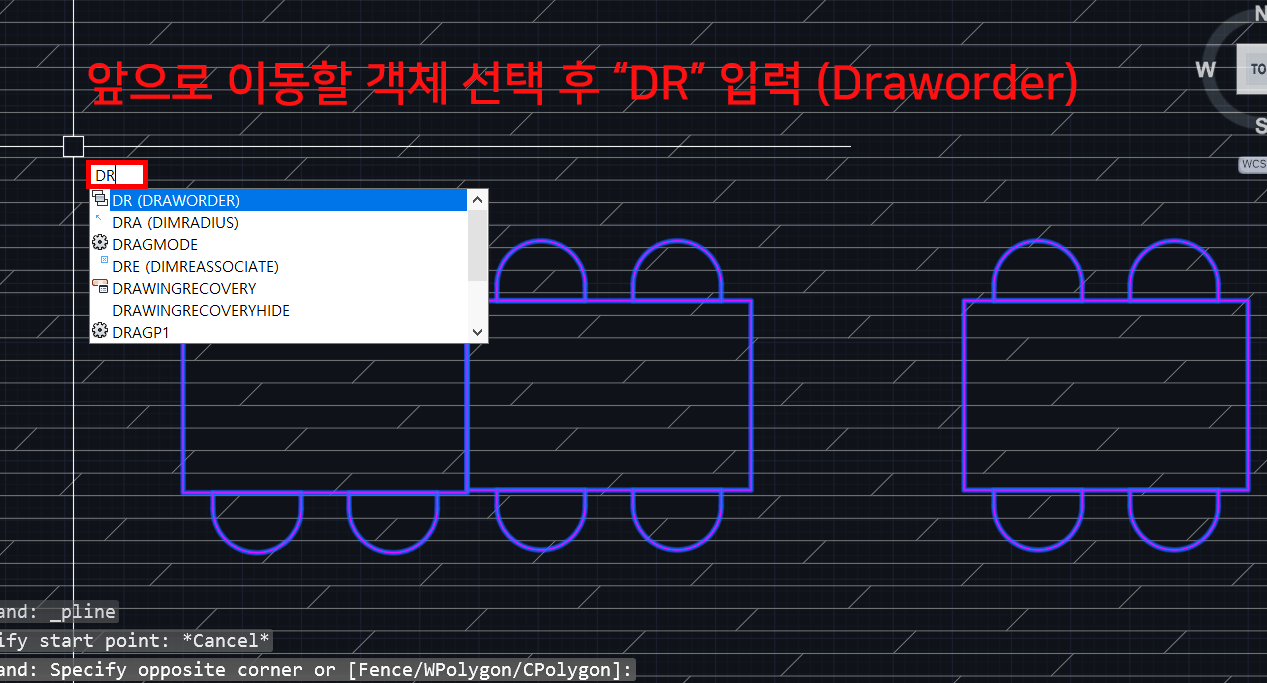

1. 앞으로 이동시킬 객체를 선택 후 'DR' (DrawOrder) 을 입력 한 후 Enter







2. 맨앞으로 이동시킨다는 'F' (Front) 를 입력 후 Enter칩니다.







3. 테이블 객체가 맨위로 옮겨졌습니다.





객체를 맨뒤로 이동시키기

이번에는 Wipe out 해둔 테이블을 보이게 하기 위해서 해치의 위치를 맨 뒤로 이동시켜 보겠습니다.

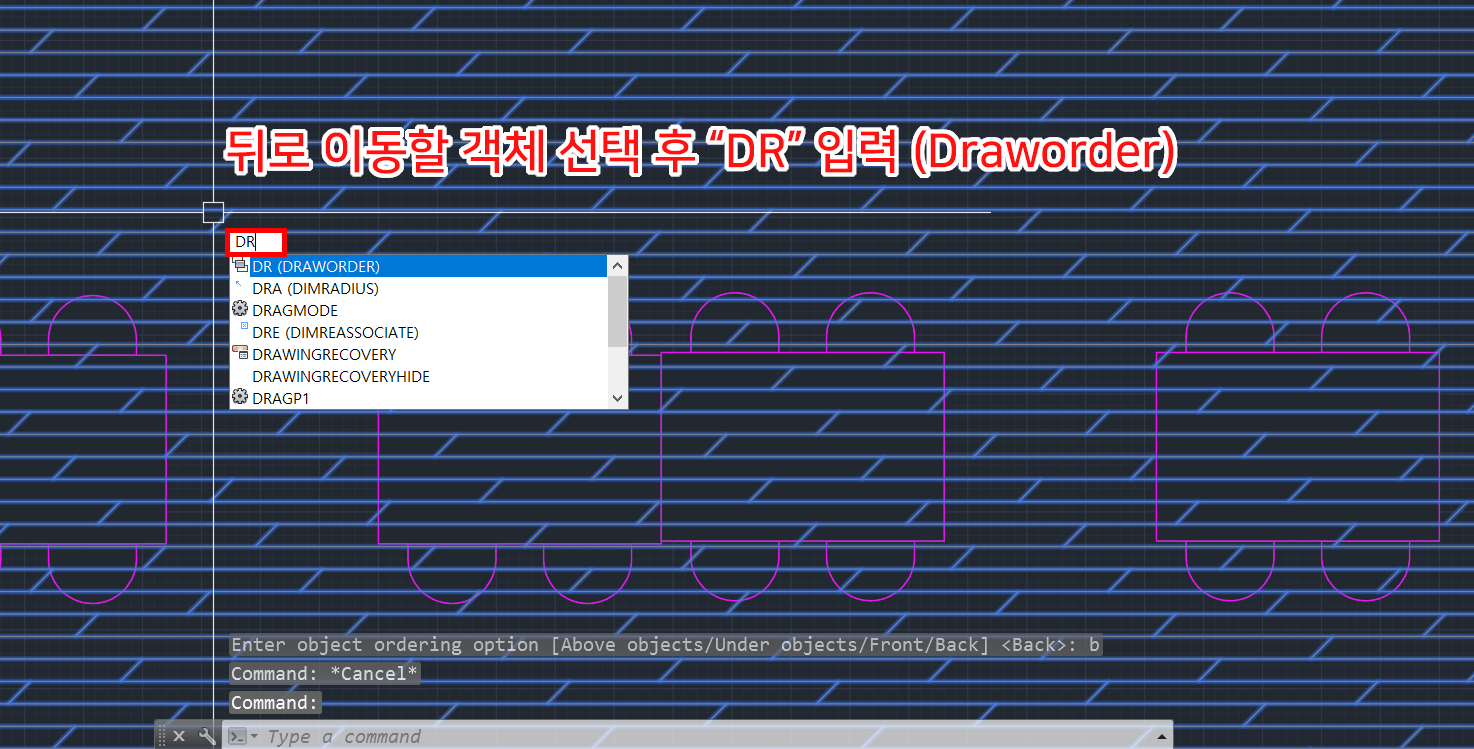

1. 동일하게 뒤로 이동시킬 객체를 선택 후 'DR' (DrawOrder) 을 입력 한 후 Enter

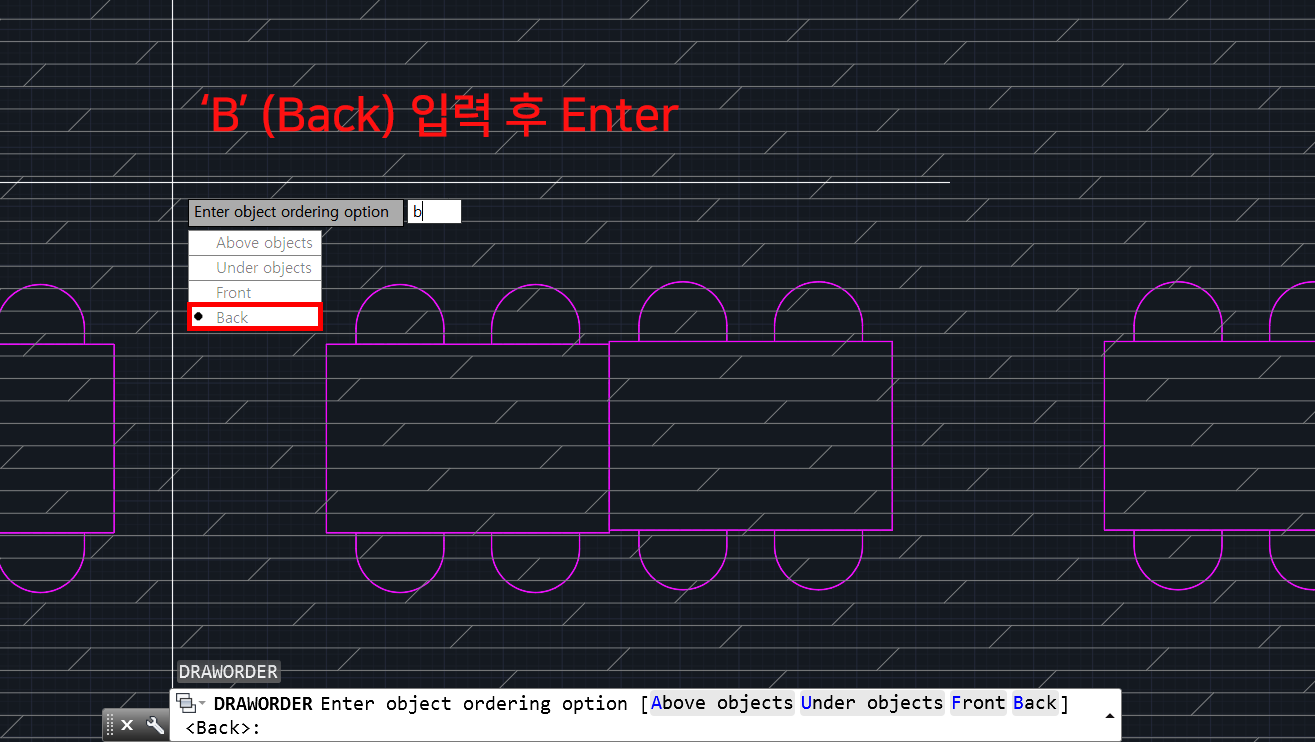

2. 맨뒤로 이동시킨다는 'B' (Back) 를 입력 후 Enter 칩니다.

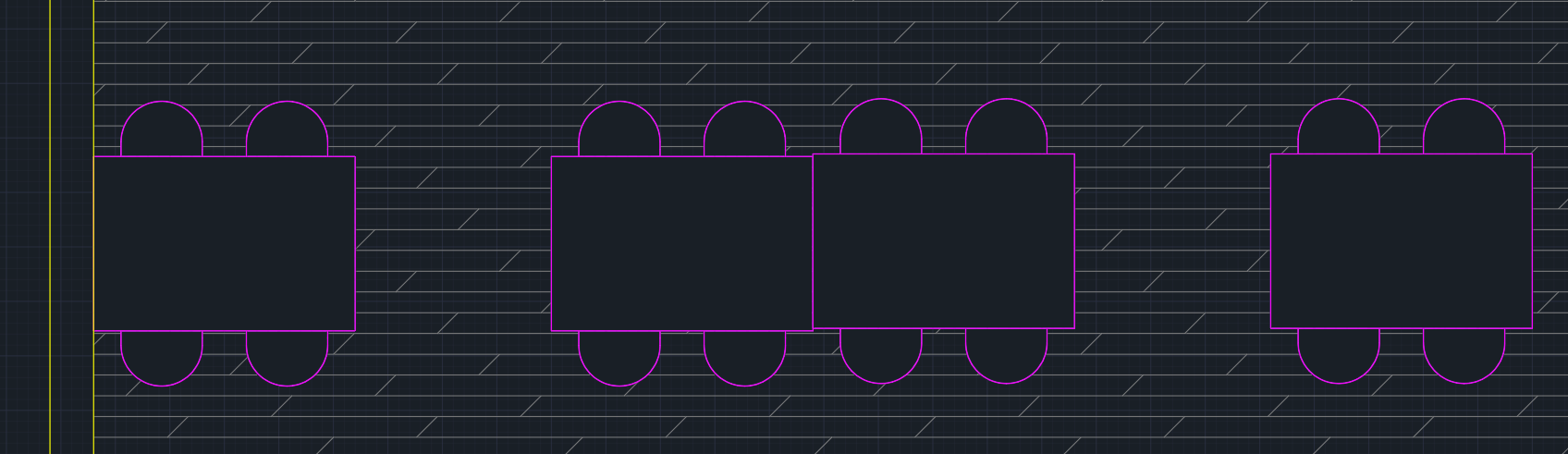

4. 바닥 해치가 뒤로 가면서 Wipe Out 된 테이블이 보입니다.
