캐드 치수 설정에 대한 모든것 (치수 전체 수정하기) (1)

캐드 치수를 만드는 방법과 그에 대한 세부 설정 사항에 대해 알아보겠습니다.

(DimStyle 에서 치수를 수정하면 치수 전체가 수정이 됩니다.)

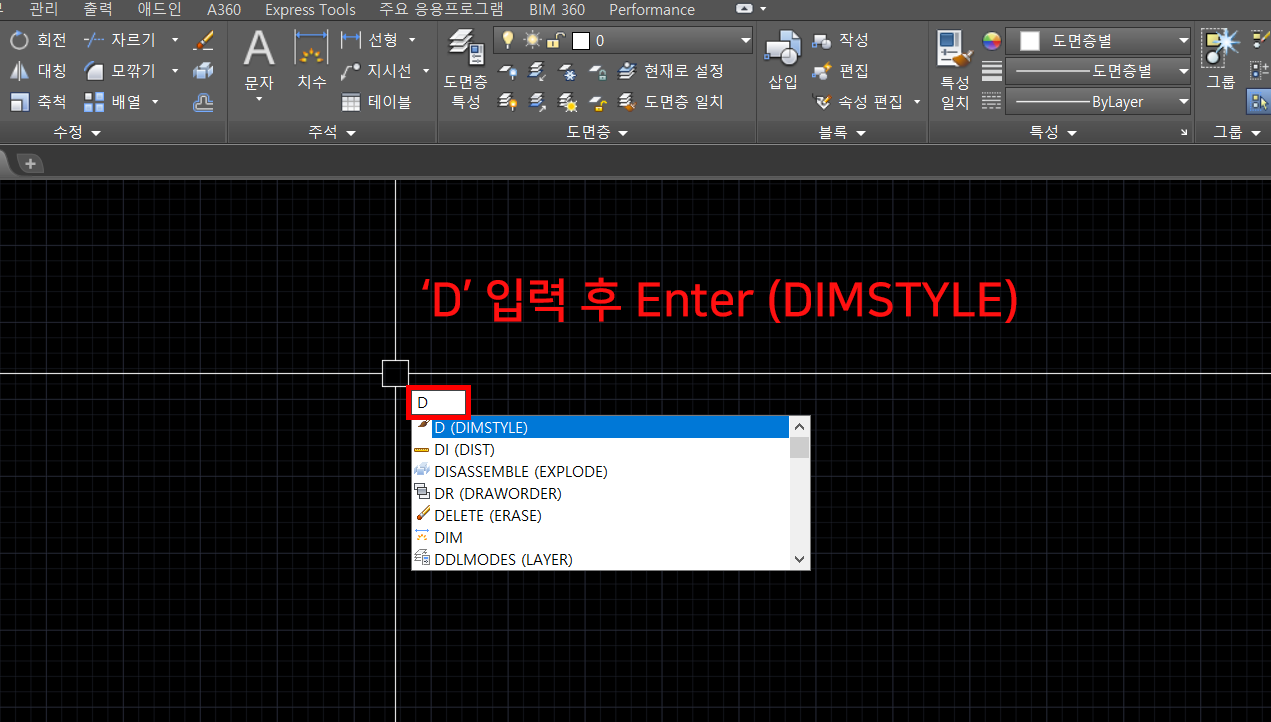

1. 'D' 입력 후 Enter (DIMSTYLE 의 단축키)

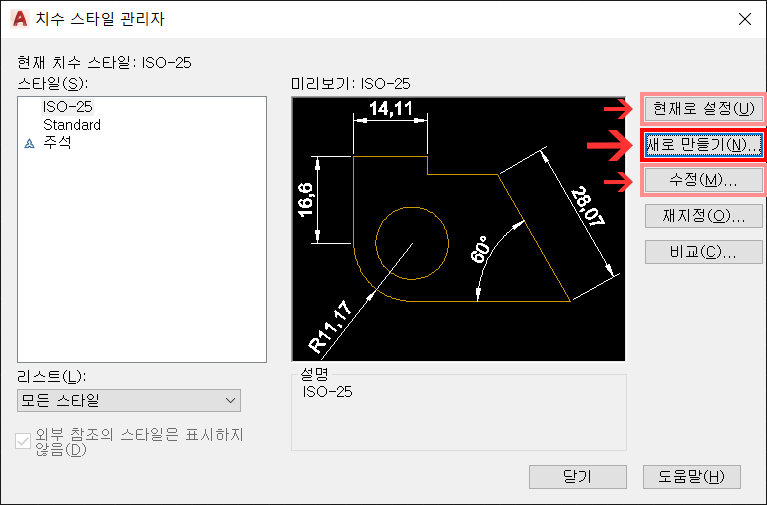

2. 캐드 스타일 관리자 창이 뜹니다. 치수를 만들기 위해 '새로 만들기' 를 클릭합니다.

(갖고 있던 치수 스타일을 수정하려면 '수정'을 클릭합니다.)

('현재로 설정'은 선택 치수 스타일을 현재 그려지는 치수스타일로 지정합니다.)

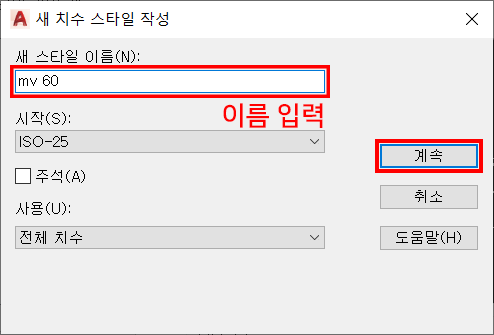

3. 치수스타일의 이름을 지정하고 계속을 클릭합니다.

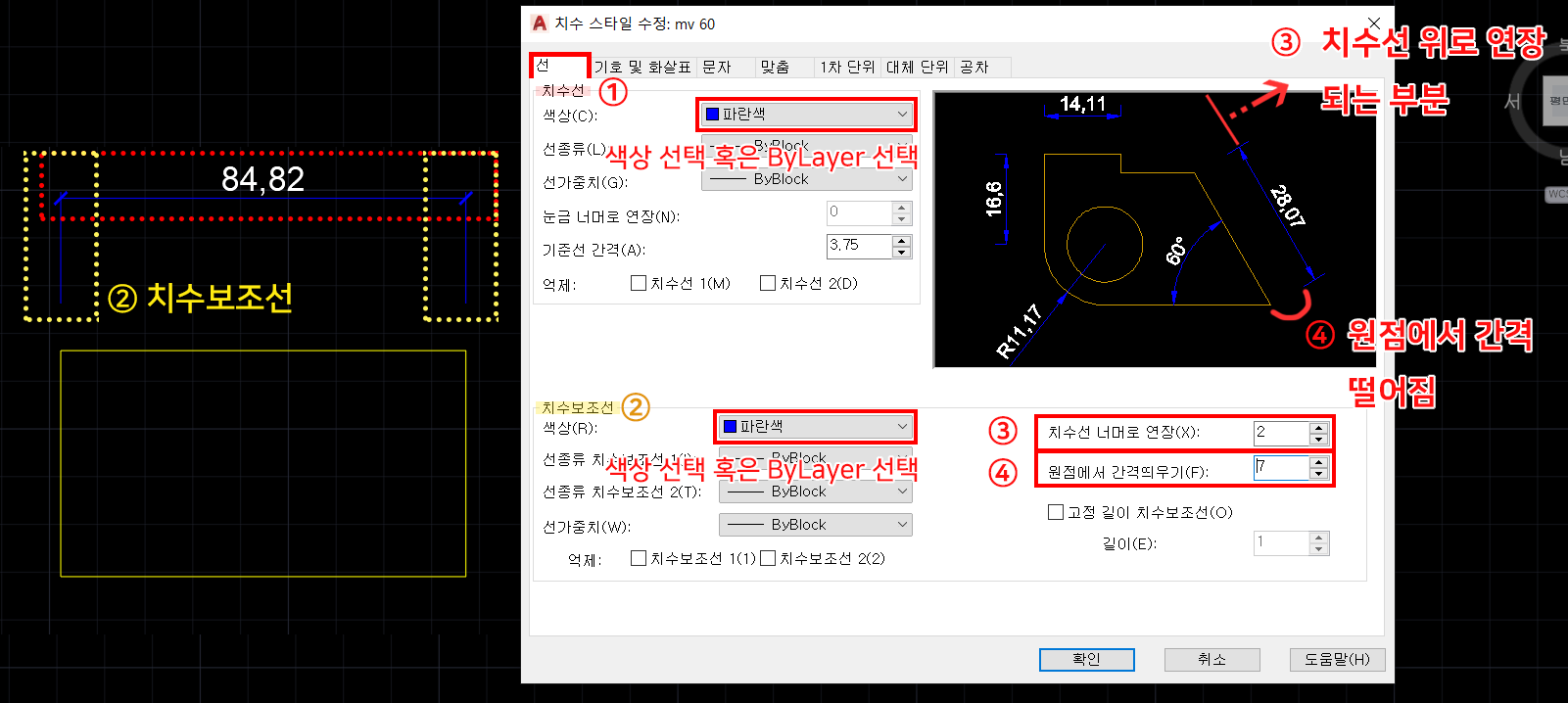

4. 먼저 '선' 탭입니다.

①② 치수선과 치수보조선 항목으로 나눠져 있습니다. 치수선은 치수의 상단 부분, 치수 보조선은 좌측 우측의 선을 나타냅니다. 색상을 지정하거나 ByLayer 으로 선택해줍니다.

③ '치수선 너머로 연장'은 치수선 위쪽으로 튀어나오는 부분을 나타냅니다.

④ '원점에서 간격띄우기'는 치수보조선의 시작이 객체에 붙지 않고 얼만큼 떨어져 있을 것인지를 나타냅니다.

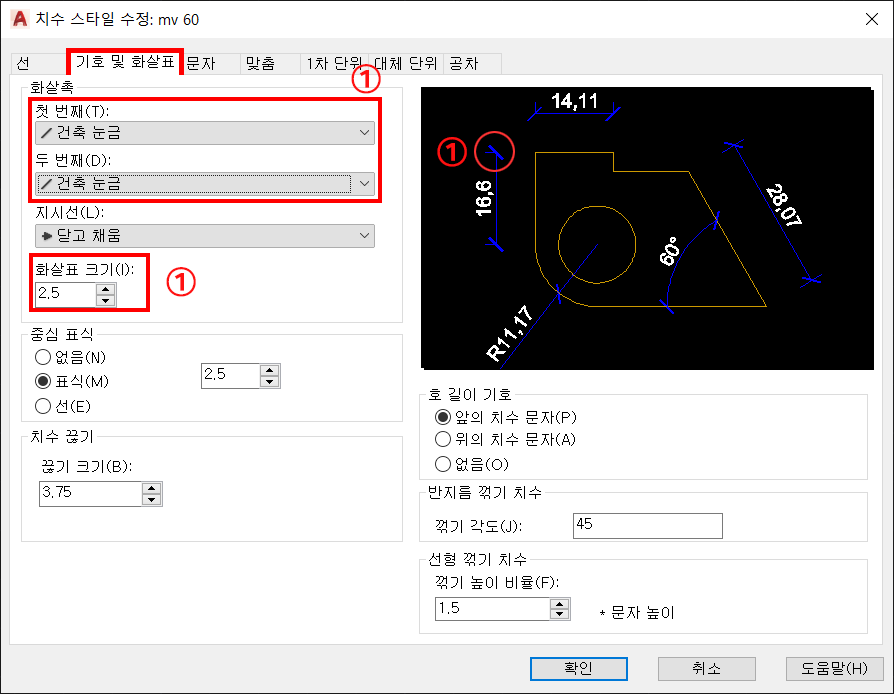

5. '기호 및 화살표' 탭입니다.

치수선과 치수 보조선이 만나는 부분을 어떻게 표시할 것인지 나타냅니다.

화살촉 항목을 선택 한 후 크기를 입력합니다.

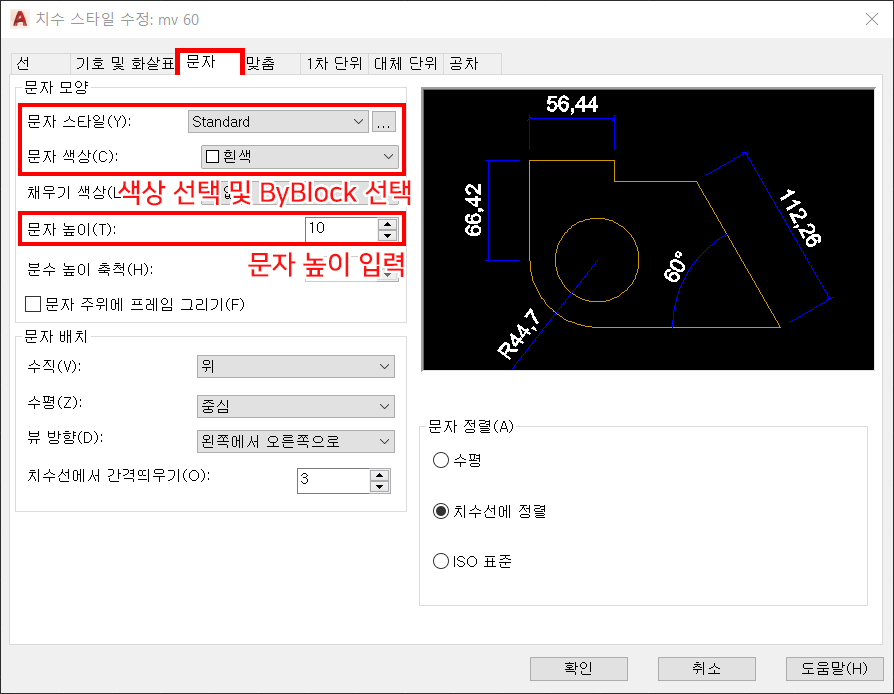

6. '문자' 탭입니다.

문자스타일에서 폰트를 지정하고, 문자색상에서 ByBlock 혹은 원하는 색상을 선택합니다.

문자 높이를 설정해줍니다.

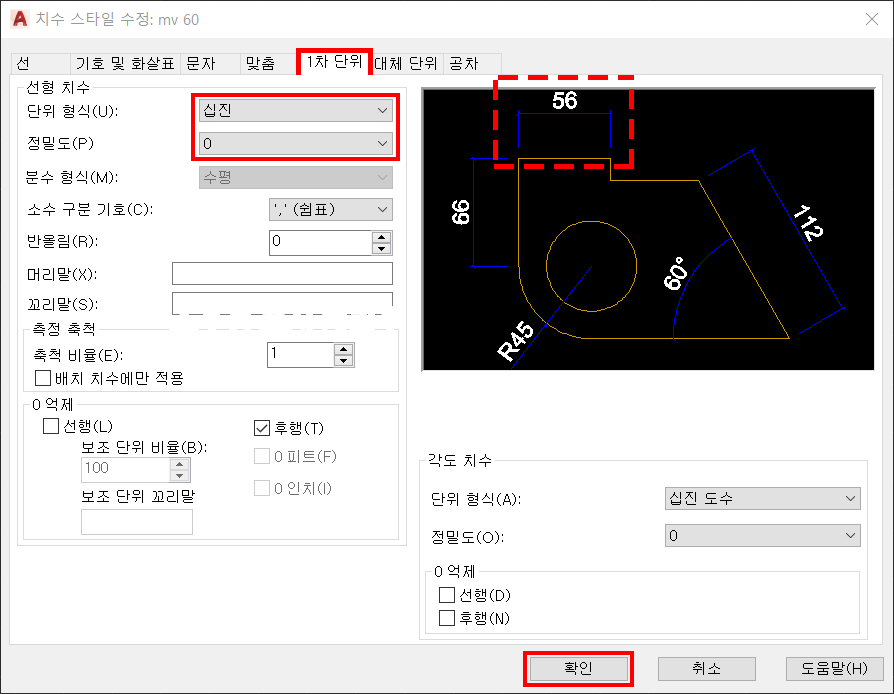

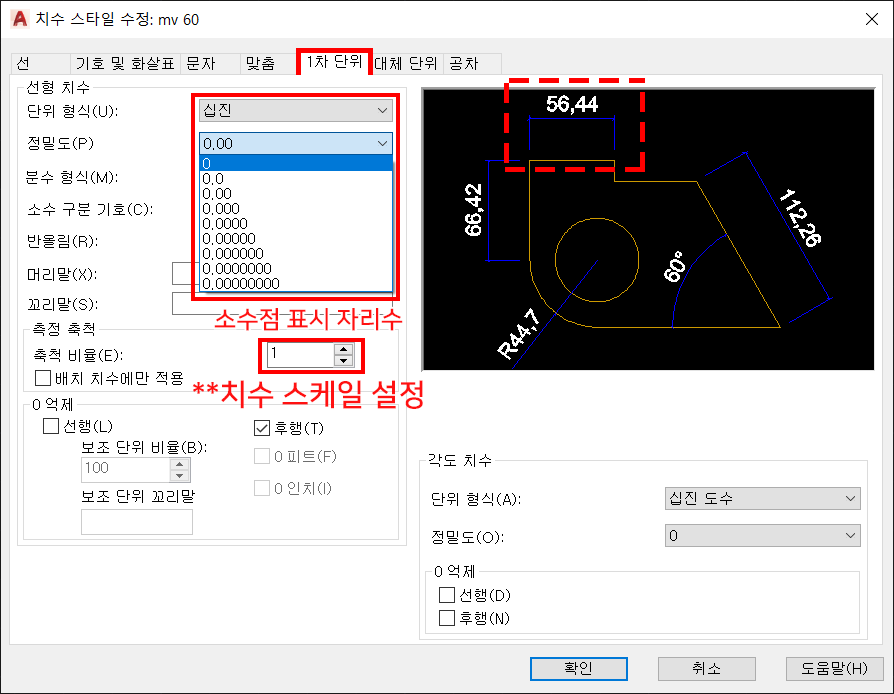

7. '1차 단위' 탭입니다.

첫번째로 '단위 형식'은 숫자 단위의 형식을 나타냅니다. 십진법을 선택하고, 정밀도 상에서 소수점이 어디까지 표시 될 것인지 선택합니다.

**두번째로, '축적 비율' 은 치수의 스케일을 나타냅니다. 모형탭에서 1:1로 찍을 때는 축적 비율이 '1'입니다.

    하지만 60:1 스케일로 엠뷰상에서 치수를 찍으려 하면 값 '60' 을 입력하면 됩니다.

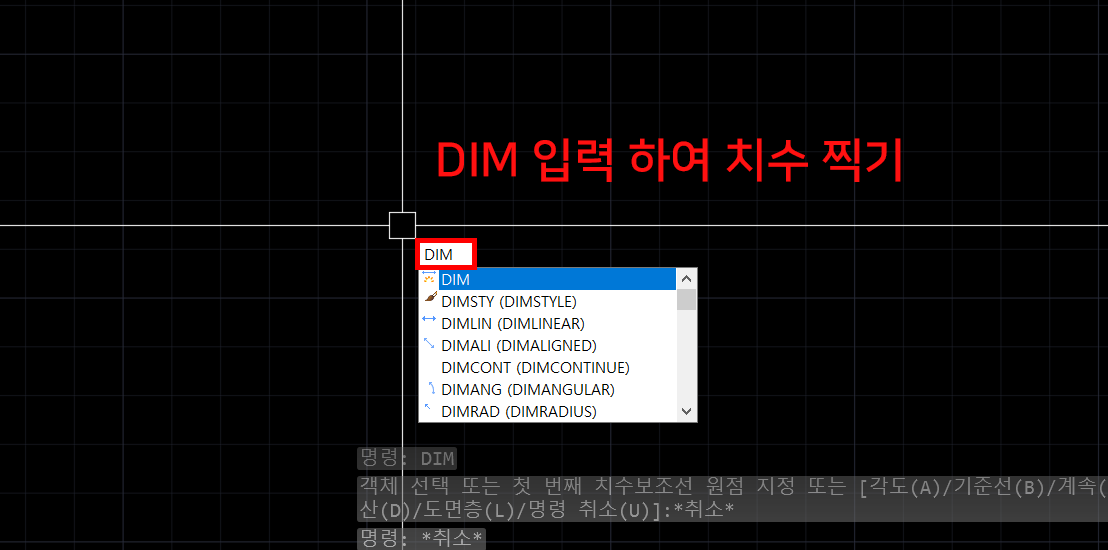

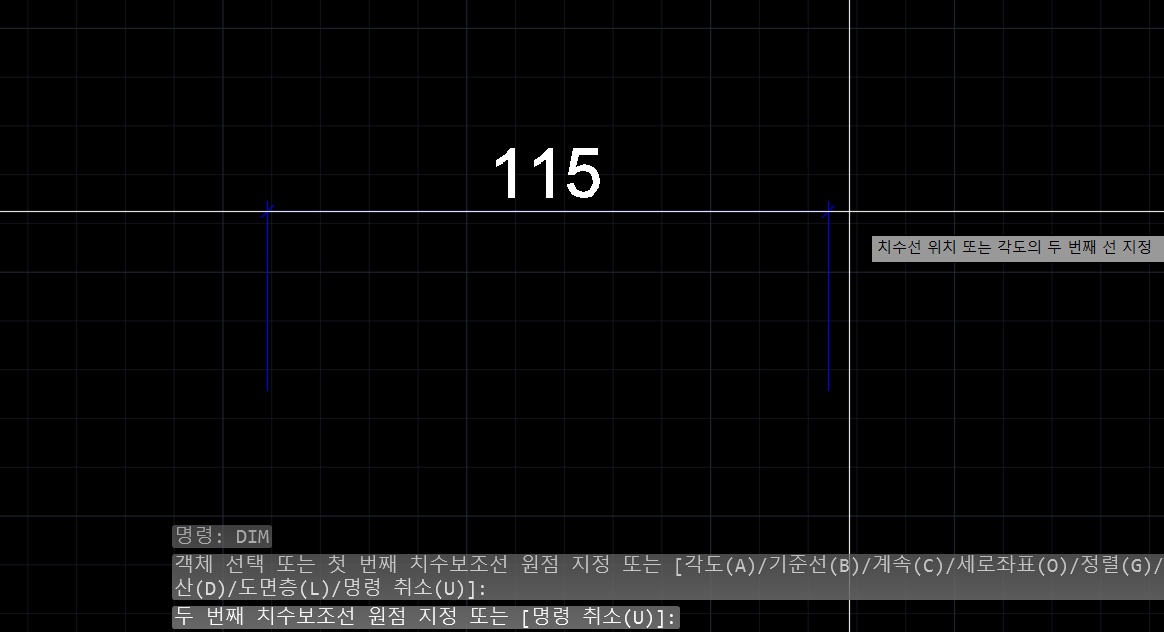

8. 치수를 찍기 위해 DIM 을 입력합니다.









9. 지점을 클릭한후 치수선이 만들어졌습니다.
