[CAD] 캐드 객체를 가려주는 기능_Wipe Out (+테두리 안보이게 하기)

                              캐드 작업을 하다보면 객체 뒤에 있는 배경을 가리거나 해야할 때가 있습니다.

                              WipeOut 하는 방법에는 두가지가 있습니다.

                              1. 폴리선을 WipeOut 로 변환시키는 방법 (원 및 곡선은 변환이 안됨)

                              2. 영역을 클릭해서 WipeOut 을 만드는 방법입니다.







1. 가구객체 뒤에 있는 해치가 안보였으면 좋겠습니다. 가구에 WipeOut 을 적용해서 해치를 가려보겠습니다.

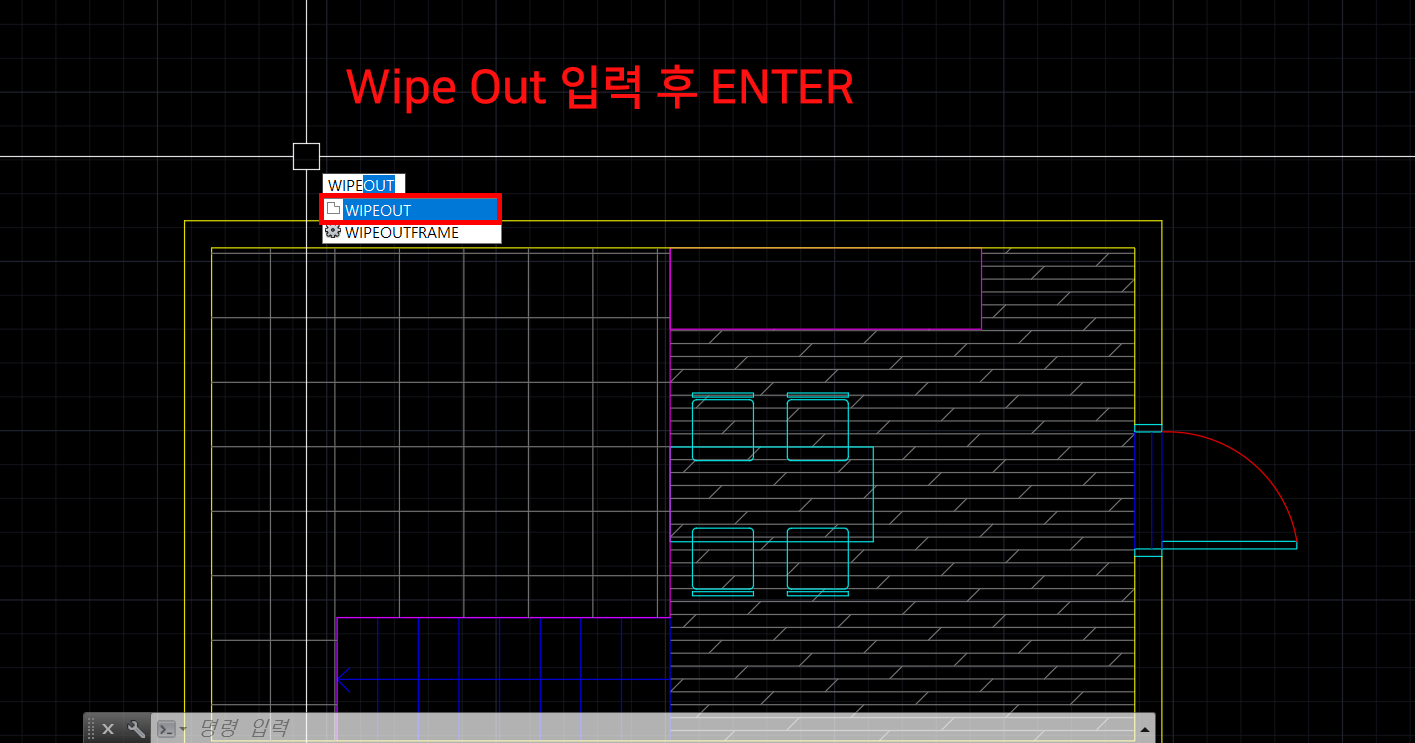

2. Wipe Out 입력 후 Enter

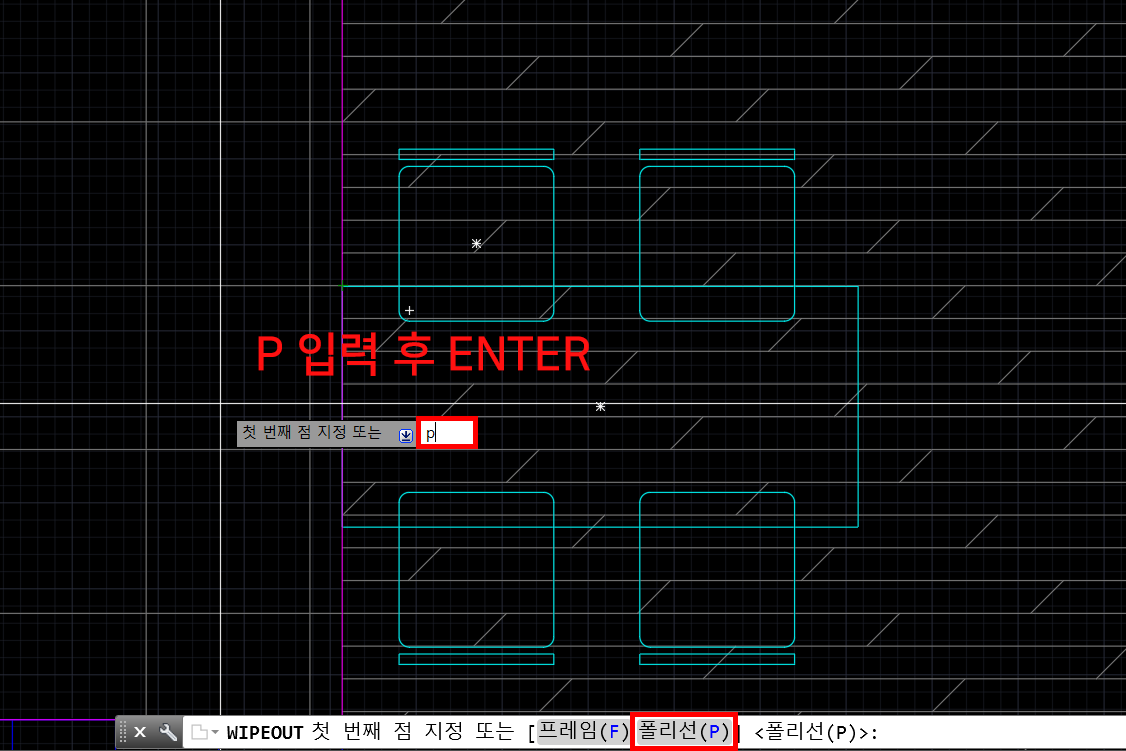

3. 폴리선을 WipeOut 으로 만들어보겠습니다. P (폴리선) 입력 후 Enter

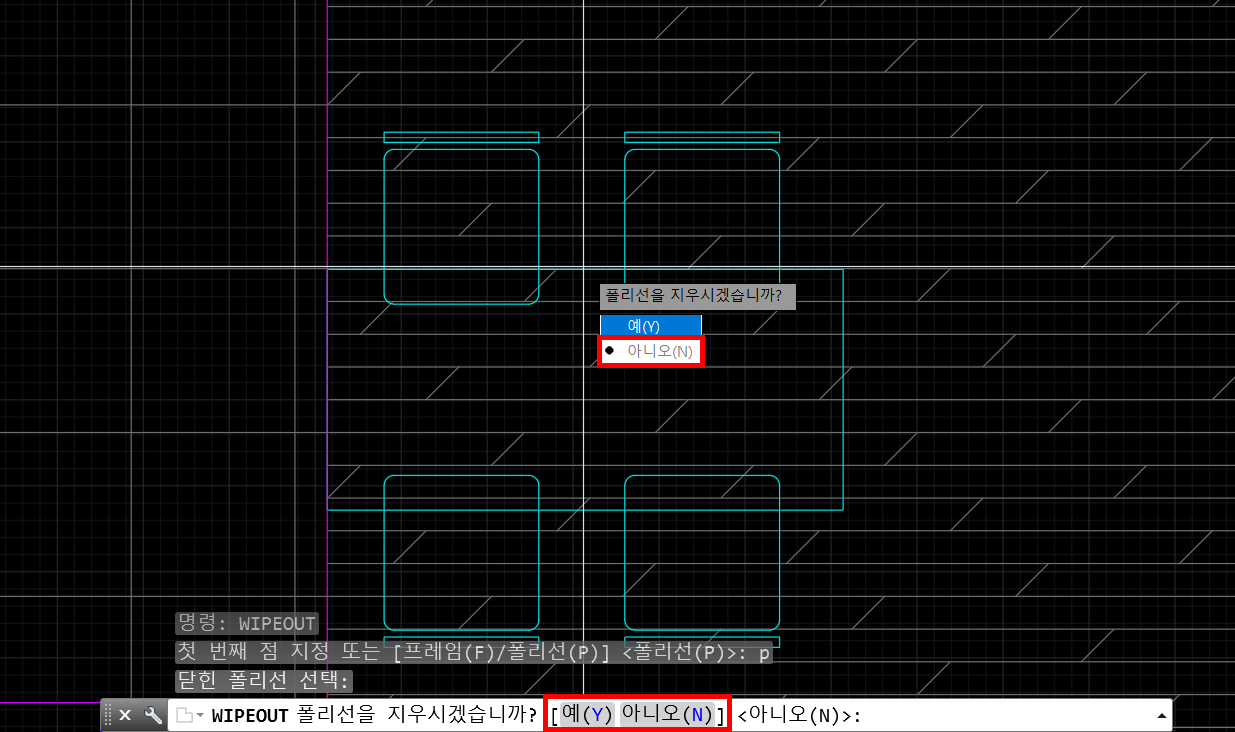

4. 폴리선을 지우겠냐고 물어봅니다. 원본을 안지울 것이므로 아니오를 클릭합니다.

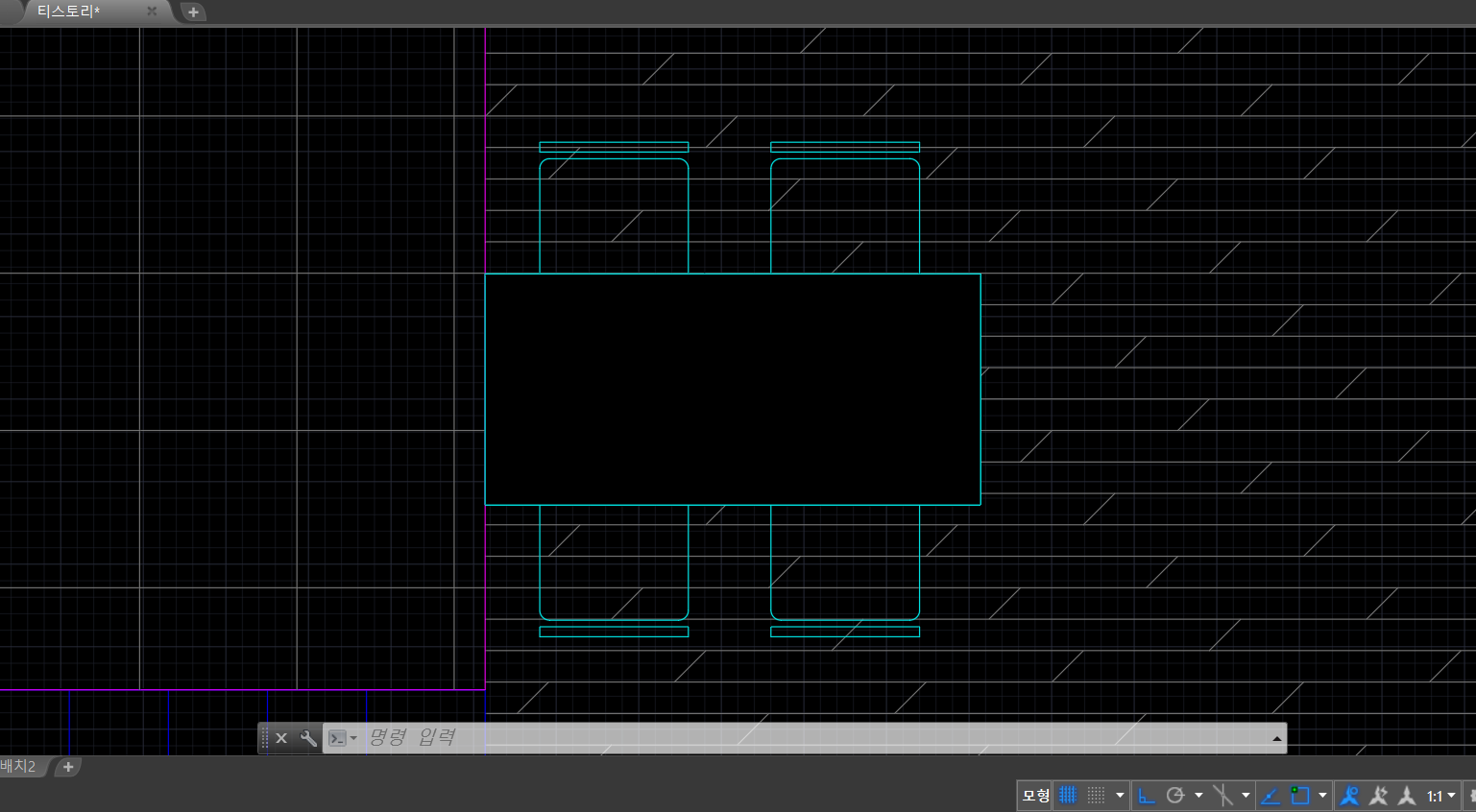

5. 폴리선을 선택해서 WipeOut 을 만들어보았습니다.

    폴리선을 선택해서 WipeOut 을 만드는 경우에는 직선인 경우만 변환이 됩니다.

    폴리선에 곡선이 포함되어져 있다면 WipeOut 이 적용되지 않습니다.









6. 두번째는 영역을 선택해서 WipeOut 을 하는 방법입니다. 블록에 적용시켜보려 합니다.

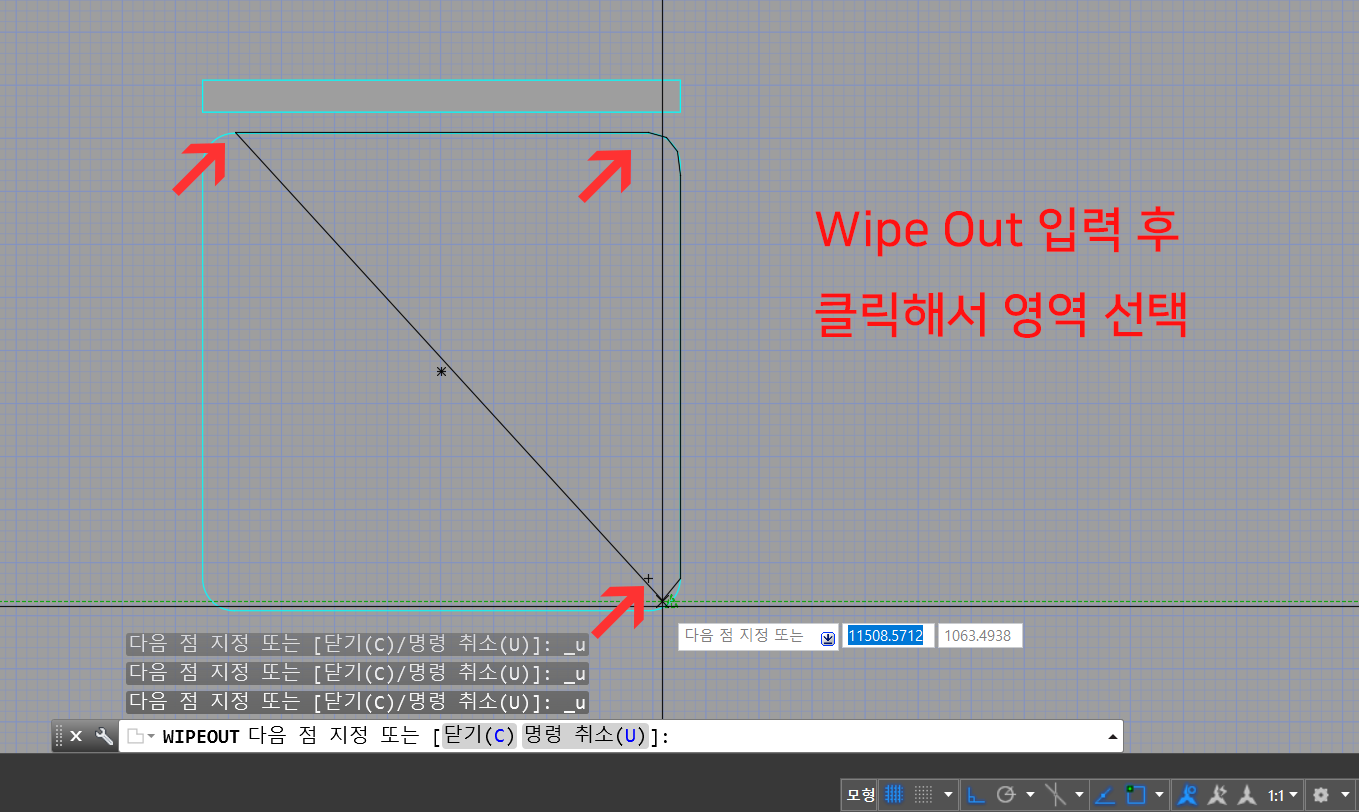

    똑같이 WipeOut 을 입력 한 후, 마우스로 한점씩을 클릭해서 영역을 만들어준 후 Enter 를 입력합니다.

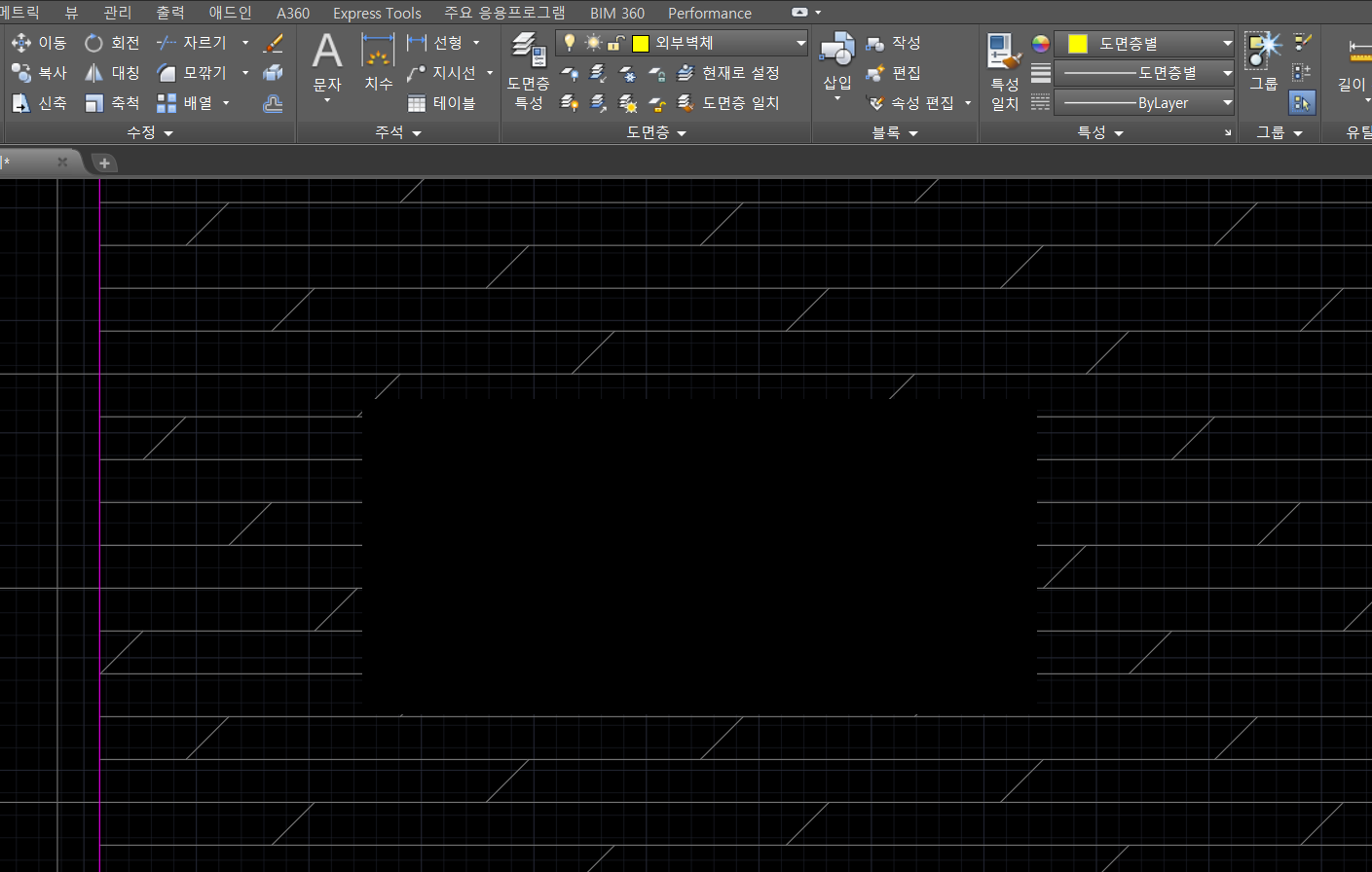

7. 뒤에 배경이 가려졌습니다 !







Wipe Out 테두리 안보이게 하기

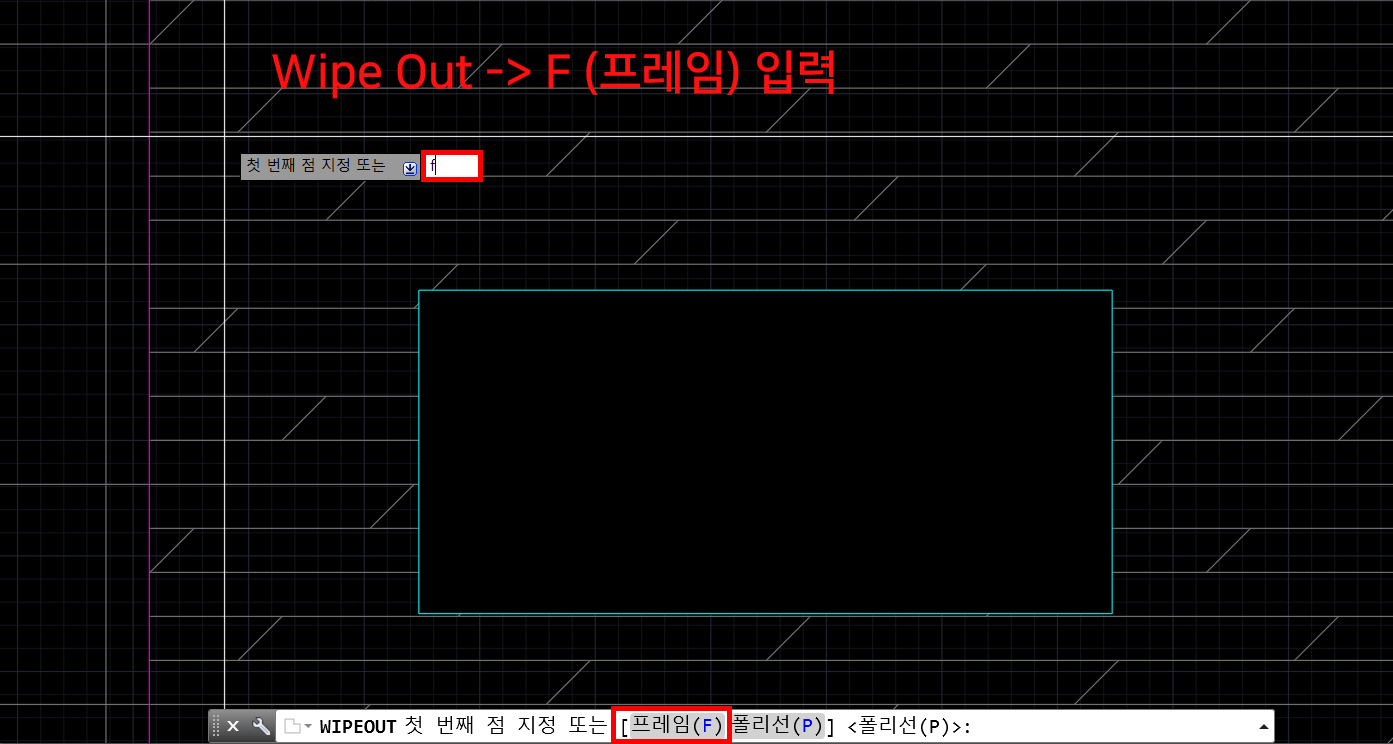

1. Wipe Out 입력 후 F (프레임) 를 입력합니다.

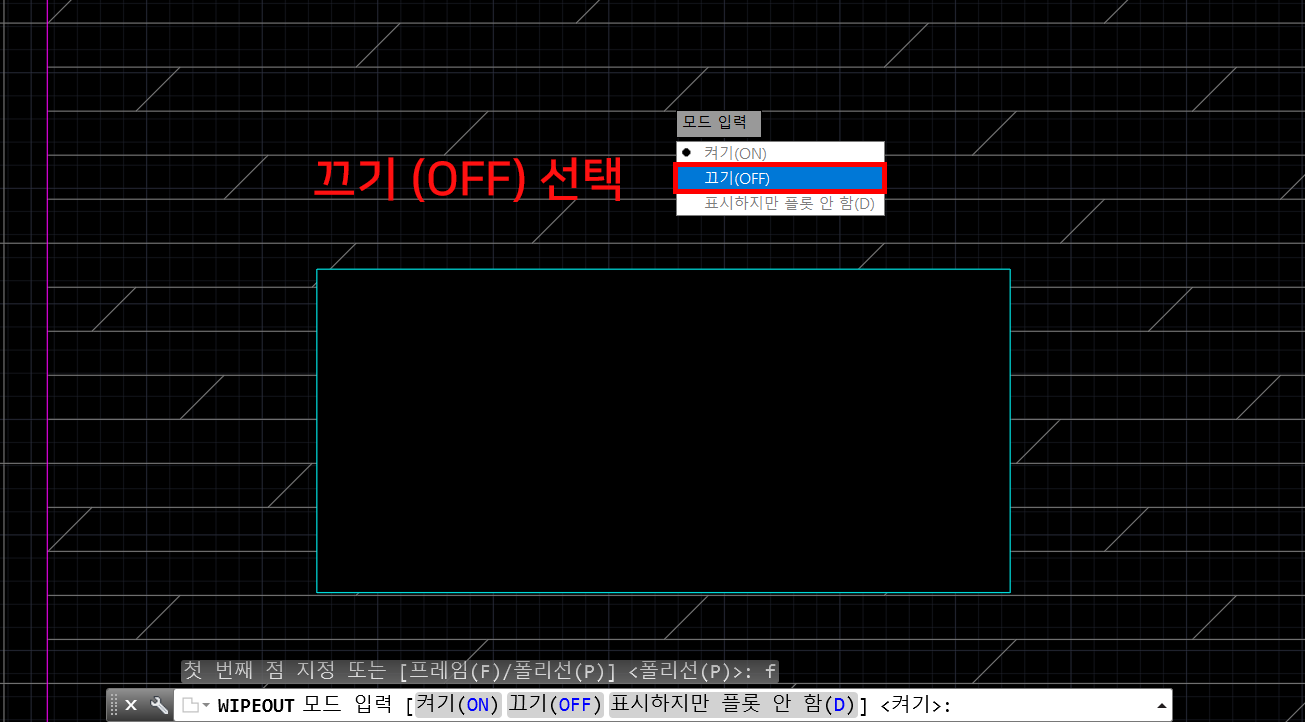

2. OFF 를 입력합니다.

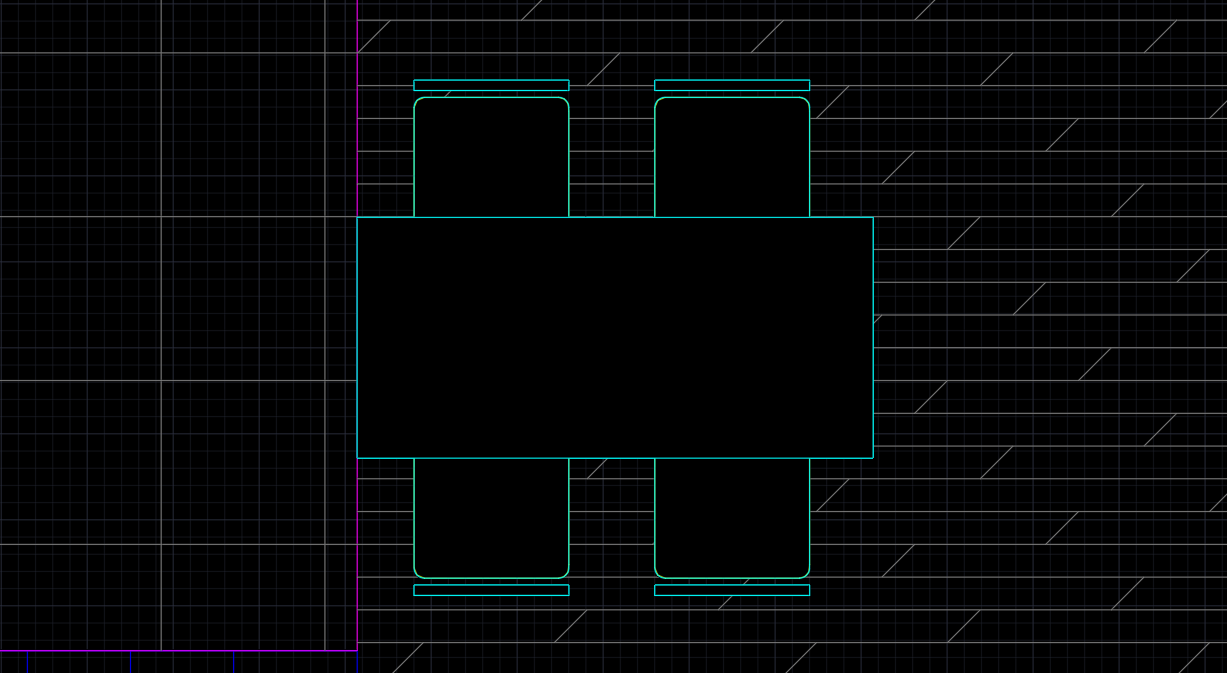

3. 선택은 되지만 테두리가 보이지 않으며, 선이 출력되지 않습니다.
