캐드 리습없이 블록 중심점 변경하기

간단하게 블록 중심점을 변경하는 방법에 대해 알아봅시다.

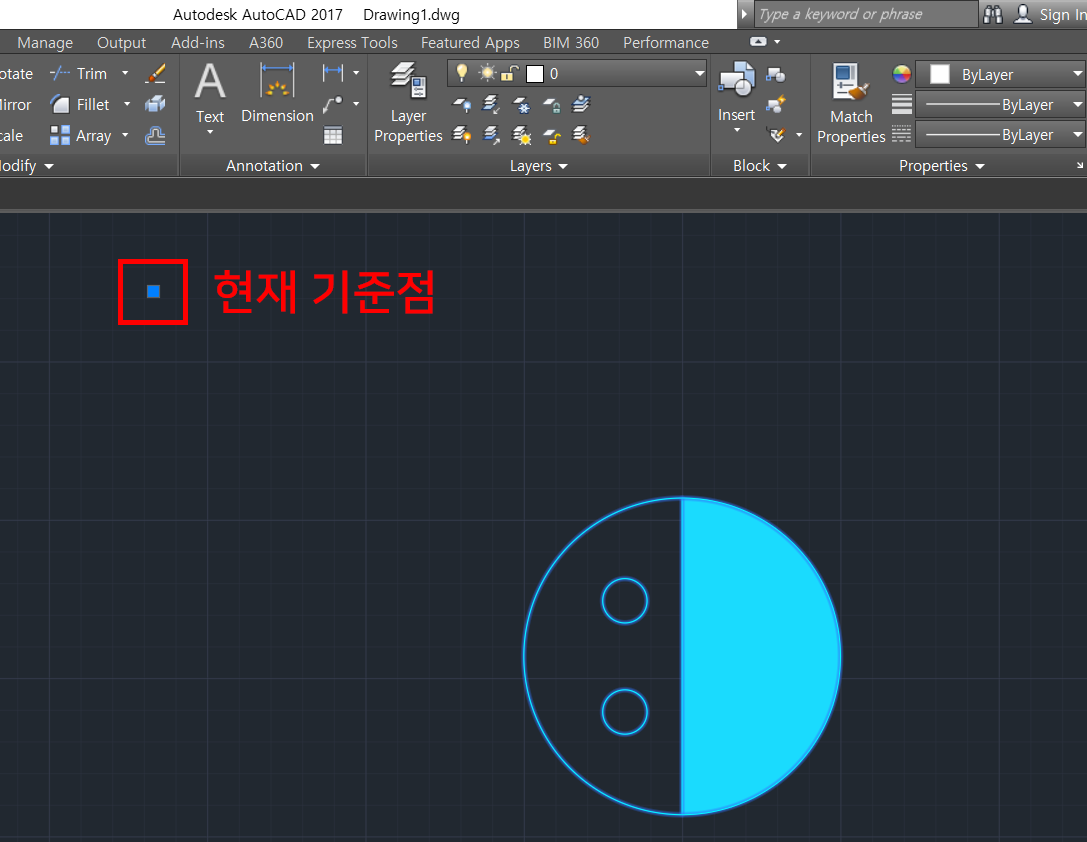

1. 현재 기준점이 객체 밖에 설정되어 있습니다. 객체 내부로 기준점을 수정해 보려고 합니다.

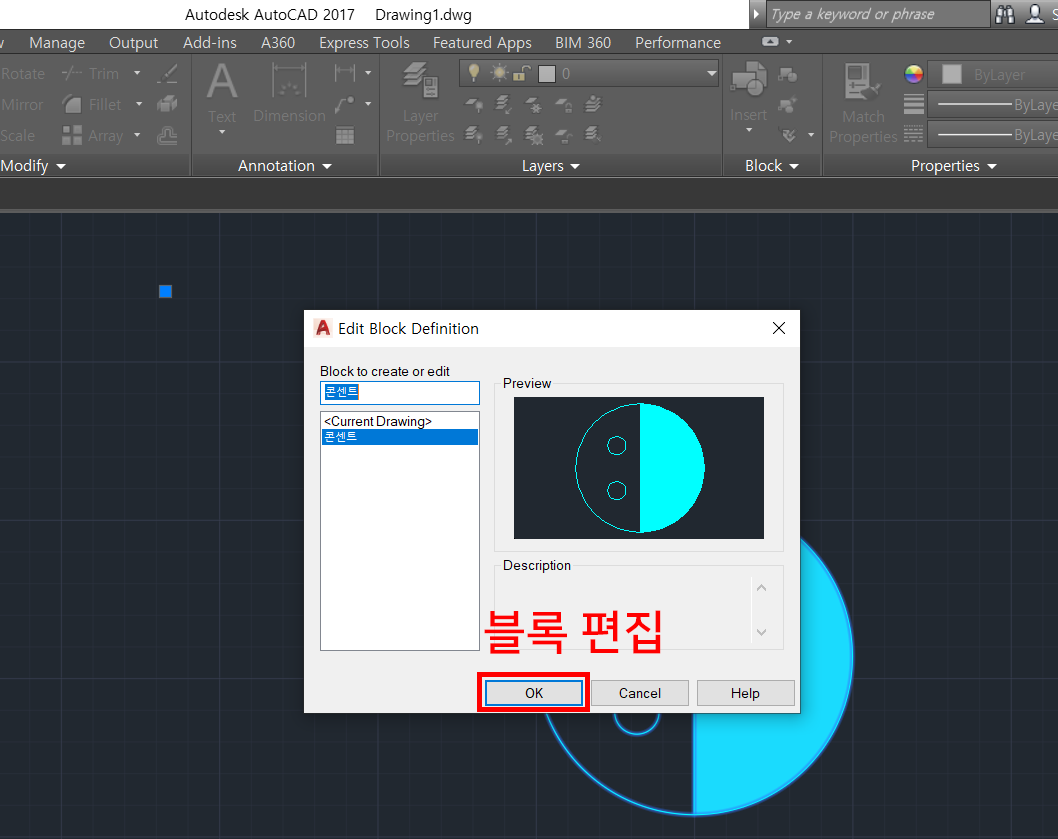

2. 더블클릭하거나 오른쪽 마우스를 클릭해서 블록 편집기 (Block Editor) 를 엽니다.

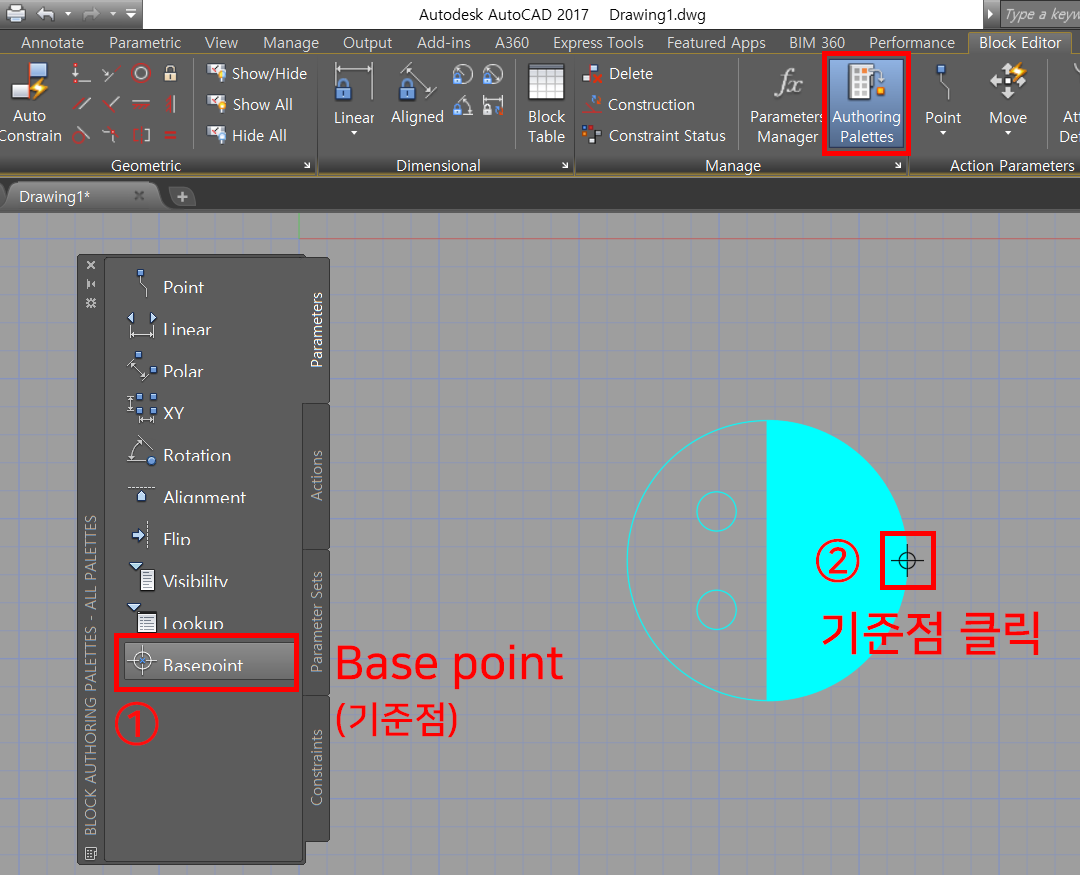

3. 블록 편집 창이 열리면 'Block  AUTHORING  PALETTES 창'이 뜹니다.

     Parameters 탭에서 Base point 를 클릭한 후 객체의 수정 기준점을 클릭하면 완료가 됩니다.

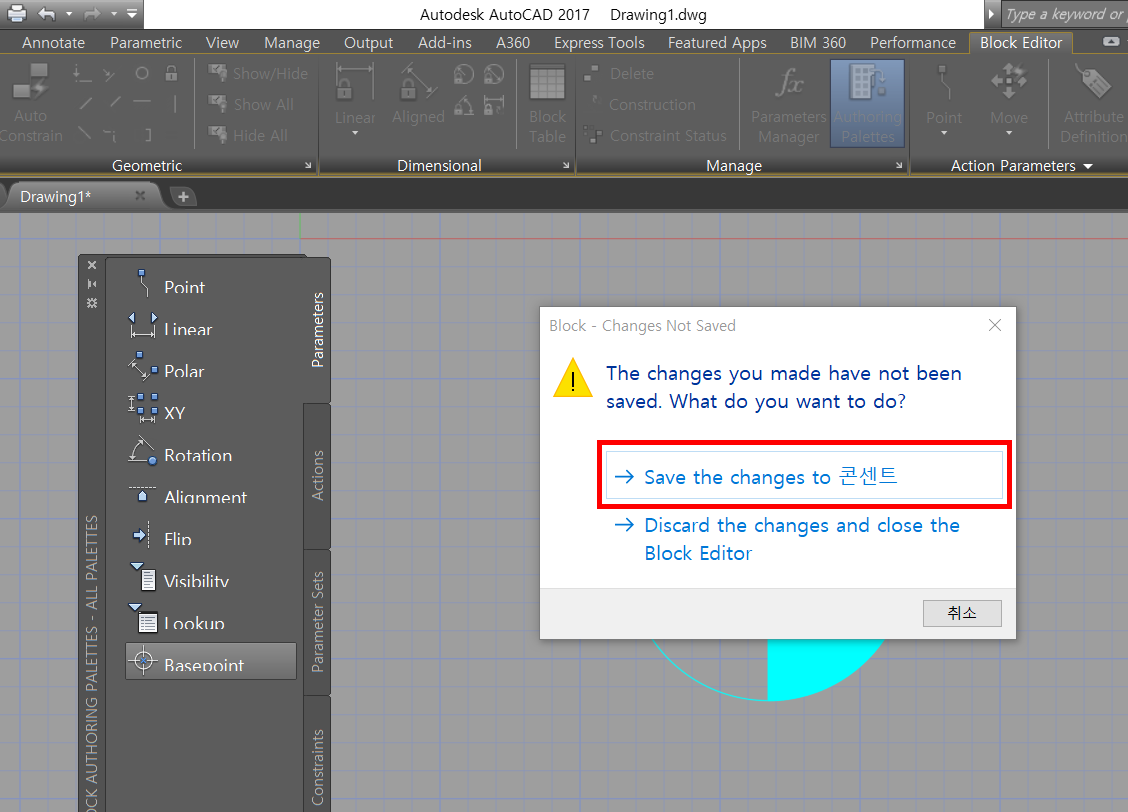

4. ESC 를 눌러 블록 편집창을 나옵니다.

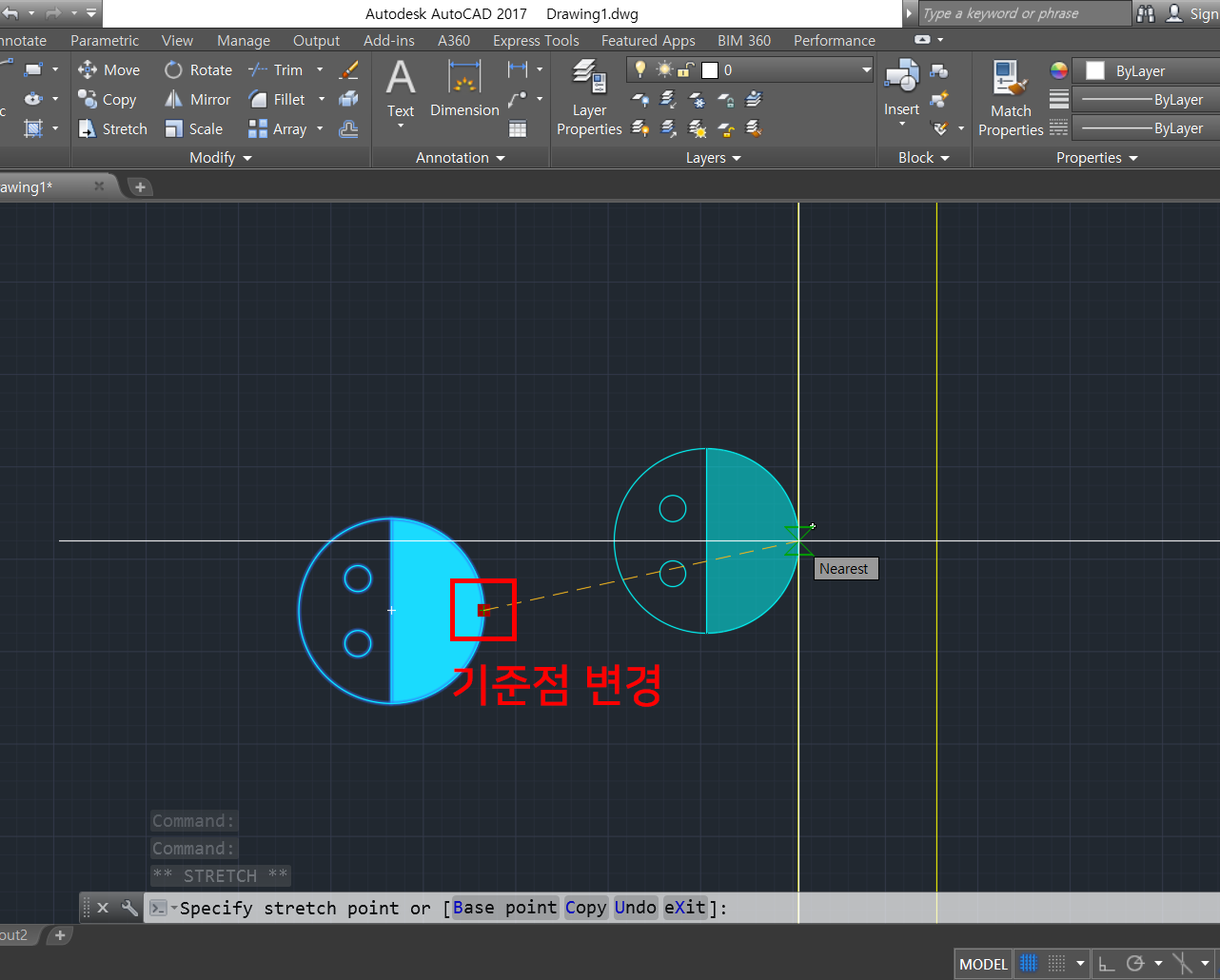

5. 블록 기준점이 변경되었습니다.  Move를 입력하지 않아도 기준점 만으로도 객체 이동이 가능합니다.
